Для эффективного использования водяных насосов крайне важно выбрать правильную модель. Правильный выбор насоса обеспечивает достаточный объем и давление водоснабжения при одновременной экономии энергии. И наоборот, неправильный выбор не только снижает эффективность использования оборудования, но и приводит к потерям энергии. Слишком большие насосы или чрезмерно большой напор являются распространенными причинами неэффективного использования энергии. Даже высокоэффективные насосы, работающие при малом напоре, будут функционировать неэффективно, что приведет к увеличению энергопотребления. Поэтому при выборе насоса следует отдавать приоритет пониманию потребностей в водоснабжении, включая напор, диапазон расхода и характер колебаний. При выборе насосов следует ориентироваться не только на достижение максимальной эффективности в периоды максимального расхода, но и учитывать обычные объемы водоснабжения. Выбирайте насосы с широким диапазоном высокой эффективности и совместимые двигатели, отличающиеся высокой эффективностью и низкими потерями энергии. Городской спрос на воду постоянно меняется — он варьируется в зависимости от года и сезона, при этом пиковые суточные почасовые расходы достигают 1,3-1,5 раз больше средних значений. В небольших городах, где сосредоточено основное потребление воды, пиковые расходы могут достигать 2,0-2,5 раз больше обычного уровня. Эксплуатация насосов, основанная исключительно на максимальных расходах, а не на фактическом спросе, неизбежно приводит к растрате энергии.
Выбор характеристик насоса
Для насосов со стабильным расходом в технологическом процессе ключевым фактором является обеспечение эффективности работы. Когда средний напор значительно колеблется и требует частой регулировки расхода, особое внимание следует уделять пологости кривых QH и Qy, подтверждая, работает ли насос в диапазоне высокой эффективности.
Энергосбережение за счет рационального подбора и комбинированной работы водяных насосов.
1、Рациональный подбор водяных насосов

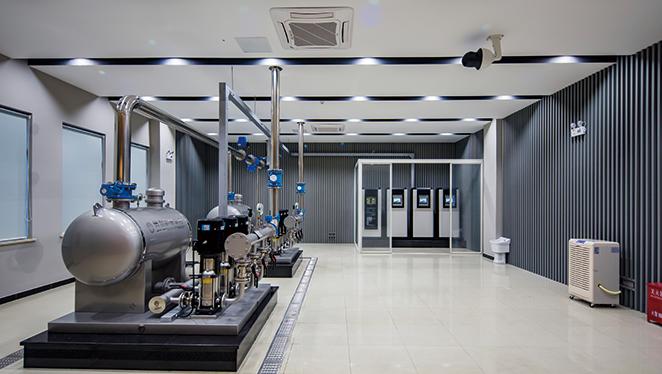

Типичные насосные станции оснащены как минимум 2-3 работающими насосами. Для оптимизации энергоэффективности и экономичности эксплуатации целесообразно использовать насосы с одинаковым напором, но разной производительностью для сбалансированной конфигурации. При значительных и частых колебаниях спроса на воду добавление насоса с регулируемой скоростью вращения позволяет лучше адаптироваться к изменениям водопотребления. В периоды пикового потребления воды работает насос высокой производительности, а в непиковые часы переключается на насос низкой производительности. Такая конфигурация не только сокращает количество работающих насосов, но и обеспечивает работу всех агрегатов в диапазоне высокой эффективности, что приводит к существенной экономии энергии и повышению гибкости водоснабжения.

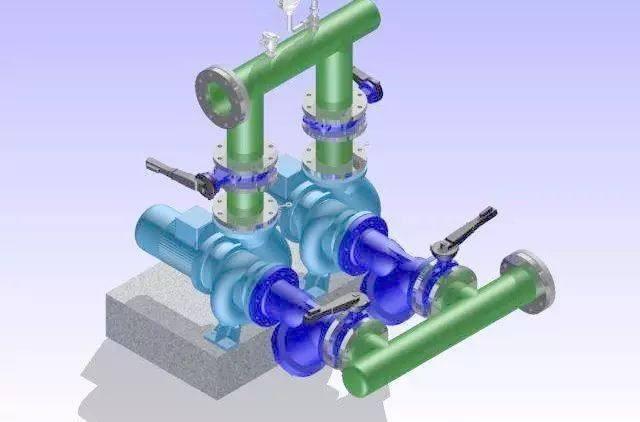

2、Параллельная комбинированная работа водяных насосов
В системах, требующих высоких скоростей потока или значительных колебаний расхода, для повышения эффективности работы могут использоваться различные конфигурации насосов в зависимости от конкретных условий (максимальное количество параллельно работающих насосов не должно превышать четырех).
В городских системах водоснабжения, за исключением небольших городов или крупных заводов, использующих водонапорные башни для регулирования, большинство городов напрямую перекачивают воду в распределительные сети. центробежные насосыРегулирование расхода достигается путем изменения количества параллельно работающих насосов — увеличения или уменьшения их числа по мере необходимости. В периоды пикового дневного спроса на воду дополнительные насосы запускаются в параллельном режиме. Такая конфигурация увеличивает напор насосов, эффективно удовлетворяя как потребности городского водоснабжения, так и стандарты гидравлического давления.
Например, на водоочистной станции максимальный напор насоса составляет приблизительно 50 метров в периоды пикового потребления воды, а в ночное время, вне пиковых нагрузок, он падает примерно до 25 метров. Значительная разница в напоре между дневным и вечерним режимами работы привела к длительной параллельной работе насосов с одинаковыми характеристиками. Хотя такая конфигурация удовлетворяет требованиям пикового спроса, она становится неэффективной в периоды низкого уровня воды, что приводит к снижению эффективности насосов и высокому энергопотреблению. Поэтому выбор насоса должен соответствовать конкретным условиям эксплуатации системы водоснабжения, чтобы обеспечить эффективную работу в оптимальных диапазонах производительности. Для дальнейшего повышения энергоэффективности и учета переменных потребностей в расходе, модификации существующего оборудования, включая системы замены насосов, предназначенные для ночной работы в периоды низкого потребления воды, могут значительно повысить эффективность насосов и снизить энергопотребление на единицу оборудования. Такие модернизации могут привести к существенной ежегодной экономии электроэнергии.
Энергосбережение благодаря технологии регулирования скорости насоса.
1. Принцип энергосбережения за счет регулирования скорости насоса
Принцип энергосбережения при регулировании скорости вращения насоса можно вывести из закона подобия гидродинамики. Зависимость производительности от скорости вращения выражается следующим образом: расход прямо пропорционален скорости вращения, напор пропорционален квадрату скорости вращения, а мощность пропорциональна кубу скорости вращения.
2. Условия регулирования скорости насоса и выбора насосов с регулируемой скоростью.
① Условия выбора регулирования скорости насоса
Когда объем водоснабжения демонстрирует значительные сезонные/суточные колебания или высокие коэффициенты временной изменчивости, насосы часто работают при высоком напоре или в нерасчетных условиях, характеризующихся большими расходами и низким напором в диапазоне высокой эффективности. В случаях, когда выбор модели насоса невозможен, в качестве альтернативного решения следует рассмотреть насосы с регулируемой скоростью вращения.
② Выбор насоса с регулировкой скорости
При наличии нескольких насосов в качестве регулирующего насоса следует выбрать тот, который имеет наибольшую производительность и наиболее часто используется. Рабочая точка регулирующего насоса должна располагаться в середине диапазона высокой эффективности насоса — а именно, в правой части этого диапазона при работе на номинальной скорости или даже немного за ее пределами. Кроме того, насосы с чрезмерно низкой или высокой удельной скоростью (нс) непригодны для этой роли. Центробежные насосы со средней и высокой удельной скоростью (нс = 80–300) демонстрируют оптимальную производительность в качестве регулирующих насосов.
3、Методы и характеристики регулирования скорости насоса
① Каскадное тиристорное регулирование скорости отличается высокой эффективностью и отработанной технологией, подходящей для регулирования скорости в диапазоне 70–95%. Однако устройство регулирования скорости имеет низкий коэффициент мощности и вызывает загрязнение сети.
② Электромагнитное регулирование скорости скольжения отличается простотой управления, стабильной и надежной работой, легкостью дистанционного и автоматического управления, а также высоким коэффициентом мощности, но имеет недостаток в виде потерь на скольжение.
③ Регулятор вязкости жидкости (также известный как маслосъемная муфта) отличается большой регулировочной способностью, компактными размерами и возможностью регулирования скорости в номинальном диапазоне 30%–100%. Он обеспечивает низкую себестоимость производства. Однако маслосъемные муфты требуют высококачественного механического масла и имеют определенные потери на проскальзывание.
④ Регулирование скорости с помощью частотного преобразователя является наиболее передовым методом среди технологий управления скоростью, обеспечивающим значительный потенциал энергосбережения, низкий уровень шума, стабильное давление в водопроводных сетях, удобное техническое обслуживание и управление, а также минимальное количество неисправностей, хотя и сопряжено с высокими затратами.
4. Определение оптимального передаточного отношения для водяного насоса
Теория работы насосов указывает на то, что в ограниченном диапазоне скоростей изменения частоты вращения насоса изменяют характеристическую кривую, смещая тем самым рабочую точку в зону высокой эффективности.
Усилить проверку энергетического баланса водяных насосов и оперативно модернизировать или обновить их для повышения эффективности работы и достижения целей энергосбережения.
1. Регулярно измеряйте характеристики насоса, в первую очередь кривые QH и Qy. Если обнаруживается значительное снижение КПД насоса, незамедлительно замените насос или рабочее колесо.
2. Для одноступенчатые насосы При неправильном выборе параметров или чрезмерном напоре и расходе, для достижения высокой эффективности можно использовать уменьшение напора и расхода путем поворота наружного диаметра рабочего колеса. Величина поворота рабочего колеса связана с удельной скоростью; чрезмерный поворот может привести к недостаточной эффективности насоса и, как следствие, к контрпродуктивным результатам. Для достижения оптимальных параметров поворота рабочего колеса обычно используется ступенчатый метод.
Усилить техническое обслуживание и ремонт водяных насосов, активно внедрять новые технологии и материалы, а также повышать эффективность работы насосов.
1. Улучшить качество обработки и сборки насосов для обеспечения безопасной и надежной работы, а также свести к минимуму зазор в уплотнительном кольце горловины;
2. Улучшите техническое обслуживание, оперативно устраняя соответствующие зазоры утечки. Если зазоры утечки превышают заданные значения из-за обнаруженного разрыва или износа кольца канала, следует выполнить ремонт или замену. На основе эмпирических данных и фактических измерений радиус зазора кольца канала следует определить как 2,5–3,5% от внешнего диаметра кольца канала рабочего колеса.
3.Активно внедряйте новые уплотнительные наполнители. Наполнители служат барьерами для воды или газа в устройствах уплотнения валов. Выбор наполнителя с превосходными уплотняющими свойствами может не только решить проблемы с утечками и снизить расход, но и в определенной степени повысить эффективность насоса.
