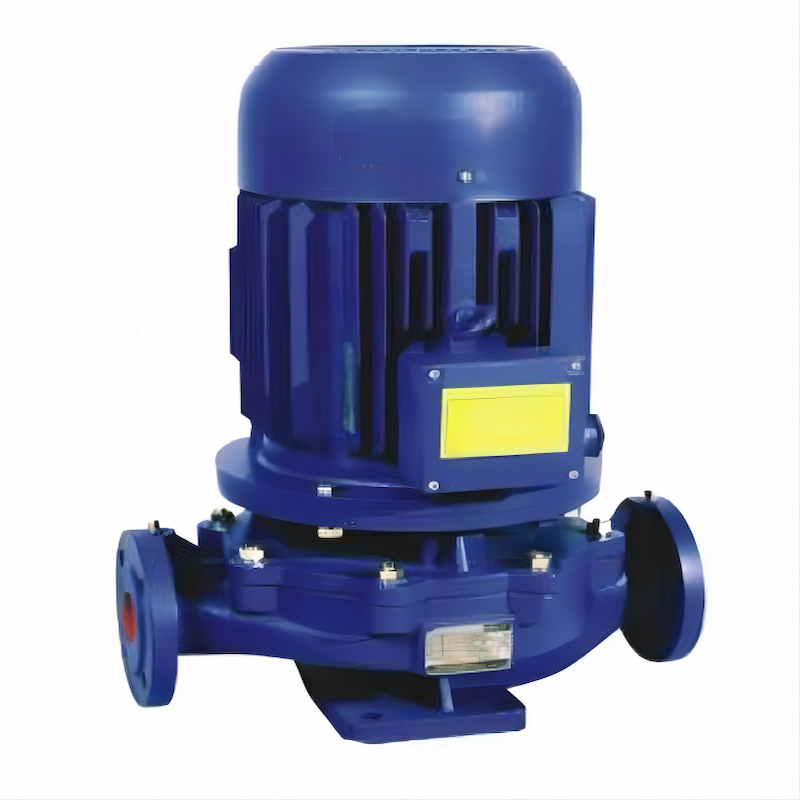

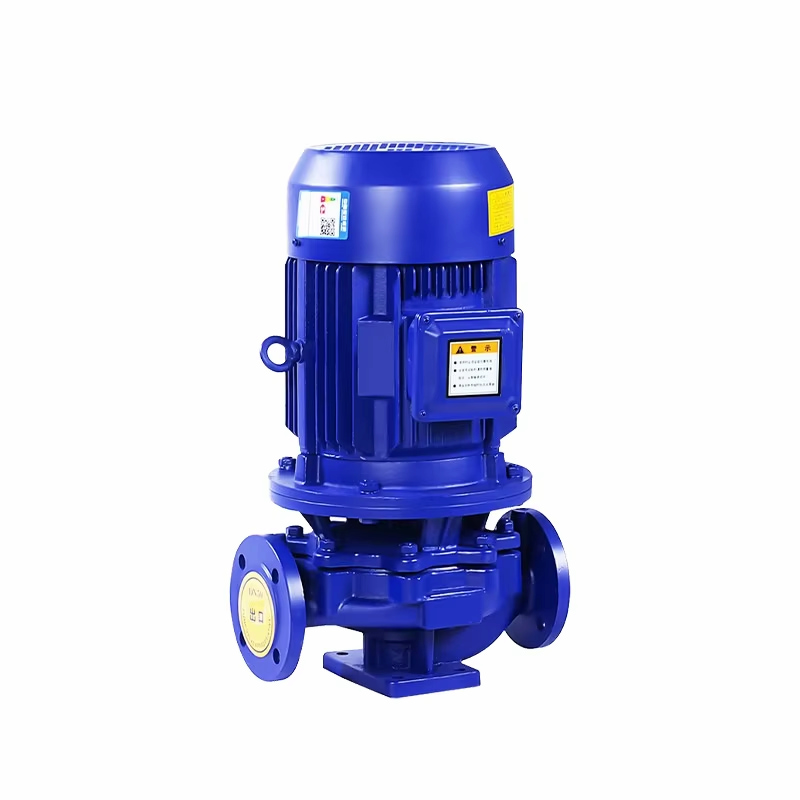

Центробежные насосы с вертикальными трубопроводами

Применение:

Вертикальные центробежные насосы ISG используются для перекачивания чистой воды и жидкостей, сходных по физическим и химическим свойствам с водой. Они применяются в промышленном и городском водоснабжении и водоотведении, системах подачи воды под давлением в высотных зданиях, системах полива садов, системах пожаротушения под давлением, системах транспортировки на большие расстояния, системах отопления, вентиляции, циркуляции хладагента, а также в ванных комнатах для циклического создания давления холодной и горячей воды и другом оборудовании. Рабочая температура T < 80℃.

Функции:

1. Вертикальная конструкция, входное и выходное отверстия имеют одинаковые размеры и расположены на одной центральной линии, может устанавливаться в трубопроводе, как клапан, компактный и привлекательный внешний вид, небольшая занимаемая площадь, низкая стоимость строительства, возможность эксплуатации на открытом воздухе при наличии защитного кожуха.

2. Рабочее колесо установлено непосредственно на удлиненном валу двигателя, малые осевые габариты, компактная конструкция и рациональная конфигурация подшипников насоса и двигателя позволяют эффективно сбалансировать радиальную и осевую нагрузку, возникающую при работе насоса, что обеспечивает плавную работу, низкую вибрацию и уровень шума.

3. Использование механического уплотнения или комбинации механического уплотнения для уплотнения вала, импортного уплотнительного кольца из титанового сплава, механического уплотнения, устойчивого к промежуточным высоким температурам, твердосплавного материала и износостойкого уплотнения, что эффективно увеличивает срок службы механического уплотнения.

4. Простота установки и обслуживания, отсутствие необходимости разборки трубопроводной системы, а все компоненты ротора можно снять, просто открутив гайки на седле соединения насоса.

5.Режимы последовательного и параллельного выполнения операций зависят от требуемого расхода и напора.

6. Устанавливается вертикально и горизонтально в соответствии с требованиями к компоновке трубопровода.

Условия труда:

Диапазон расхода: 1,8–2000 м³/ч

Поднимите головку: <130 м

Средняя температура: −10℃~80℃, 105℃

Температура окружающей среды: Максимальная температура +40℃; высота над уровнем моря менее 1500 м; относительная влажность не выше 95%.

Максимальное рабочее давление: 1,6 МПа

Для любого твердого нерастворимого вещества в рабочей среде его удельный объем должен быть менее 0,1%, а его зернистость — менее 0,1%. <0,2 мм.

Инструкция по установке:

1.Перед установкой проверьте, не ослаблены ли какие-либо крепежные элементы, не заклинило ли проточный канал корпуса насоса, чтобы избежать повреждения рабочего колеса и корпуса насоса во время работы.

2.При монтаже насос не должен нести вес трубопровода, так как это может привести к его деформации.

3.При установке анкерные болты следует закрепить, чтобы избежать вибрации насоса при запуске.

4.Для упрощения технического обслуживания и обеспечения безопасной эксплуатации на входном и выходном патрубках насоса установлены регулировочные клапаны, а рядом с выходным патрубком — манометр, обеспечивающий работу насоса в пределах номинального напора и расхода, что позволяет поддерживать его нормальную работу и продлевать срок службы насоса.

5.После установки поверните вал насоса, и не должно быть никаких звуков истирания или заклинивания в крыльчатке. Если таковые имеются, разберите насос, чтобы выяснить причины.

6.Насос может быть установлен с помощью жесткого или гибкого соединения (см. тип соединения).

Техническое обслуживание насоса:

1.Техническое обслуживание в процессе эксплуатации:

(1)Впускной патрубок должен быть заполнен жидкостью, и насосу запрещается длительное время работать в условиях кавитации.

(2)Регулярно проверяйте ток, вырабатываемый двигателем, и он не должен превышать номинальный ток.

(3) После длительной эксплуатации может наблюдаться усиление шума и вибрации вследствие механического износа. В этом случае следует остановить устройство для проверки и при необходимости заменить изнашиваемые детали и подшипники. Как правило, крупный ремонт устройства требуется раз в год.

2.Техническое обслуживание механического уплотнения

(1)Смазка механического уплотнения должна быть чистой и не содержать твердых частиц.

(2)Механическое уплотнение не может работать при сухом абразивном воздействии.

(3)Перед запуском проверните насос (двигатель) несколько раз, чтобы избежать поломки и повреждения графитового кольца из-за резкого запуска.

(4) Допустимая утечка через уплотнение составляет 3 капли в минуту. В противном случае необходимо проверить.

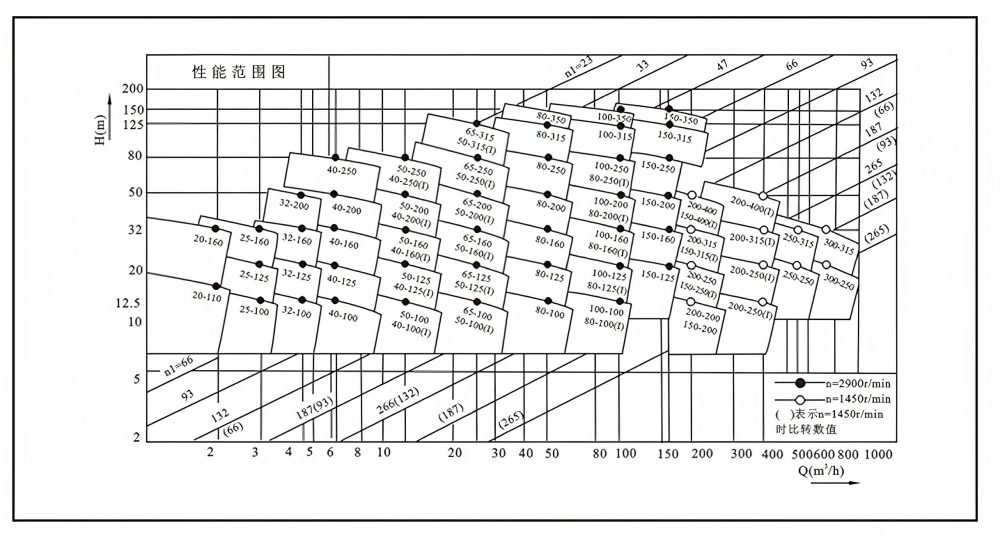

Спектр производительности:

Структурные особенности:

① Общая торцевая крышка с двигателем, уменьшенные осевые размеры и простая конструкция.

② На корпусе насоса установлены штуцер для отбора давления и отверстие для слива воды.

③ На корпусе насоса установлен выпускной клапан для удаления воздуха из насоса перед началом работы.

④ Монтажная опорная пластина и отверстие для болта расположены в нижней части корпуса насоса для обеспечения надежной установки всего устройства.

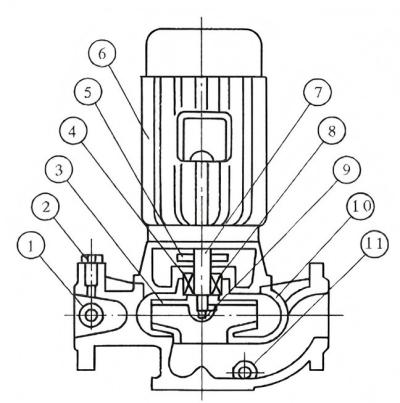

1. Заглушка давления 2. Выпускной клапан 3. Рабочее колесо 4. Механическое уплотнение 5. Водоотражатель 6. Двигатель 7. Вал 8. Место в Союзе 9. Гайка рабочего колеса 10. Корпус насоса 11. Сливной клапан воды

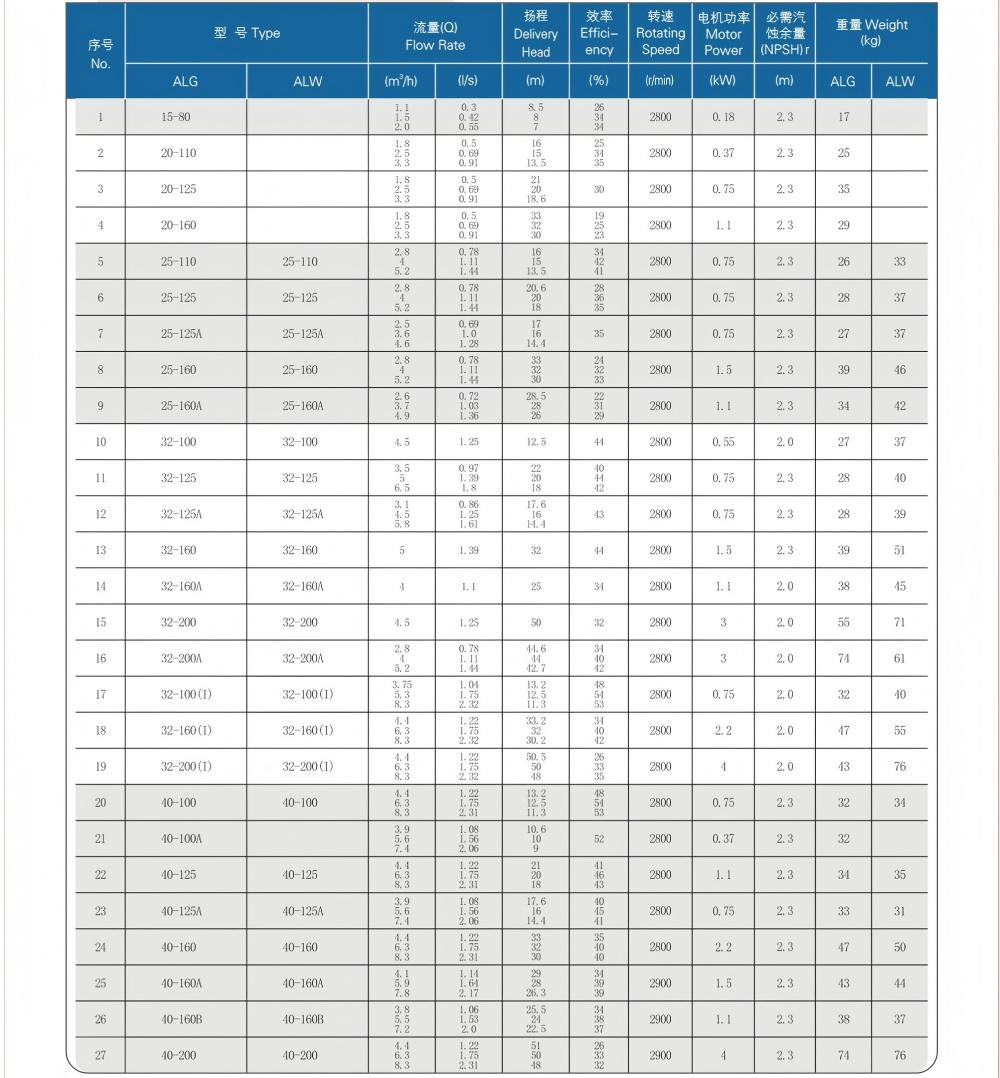

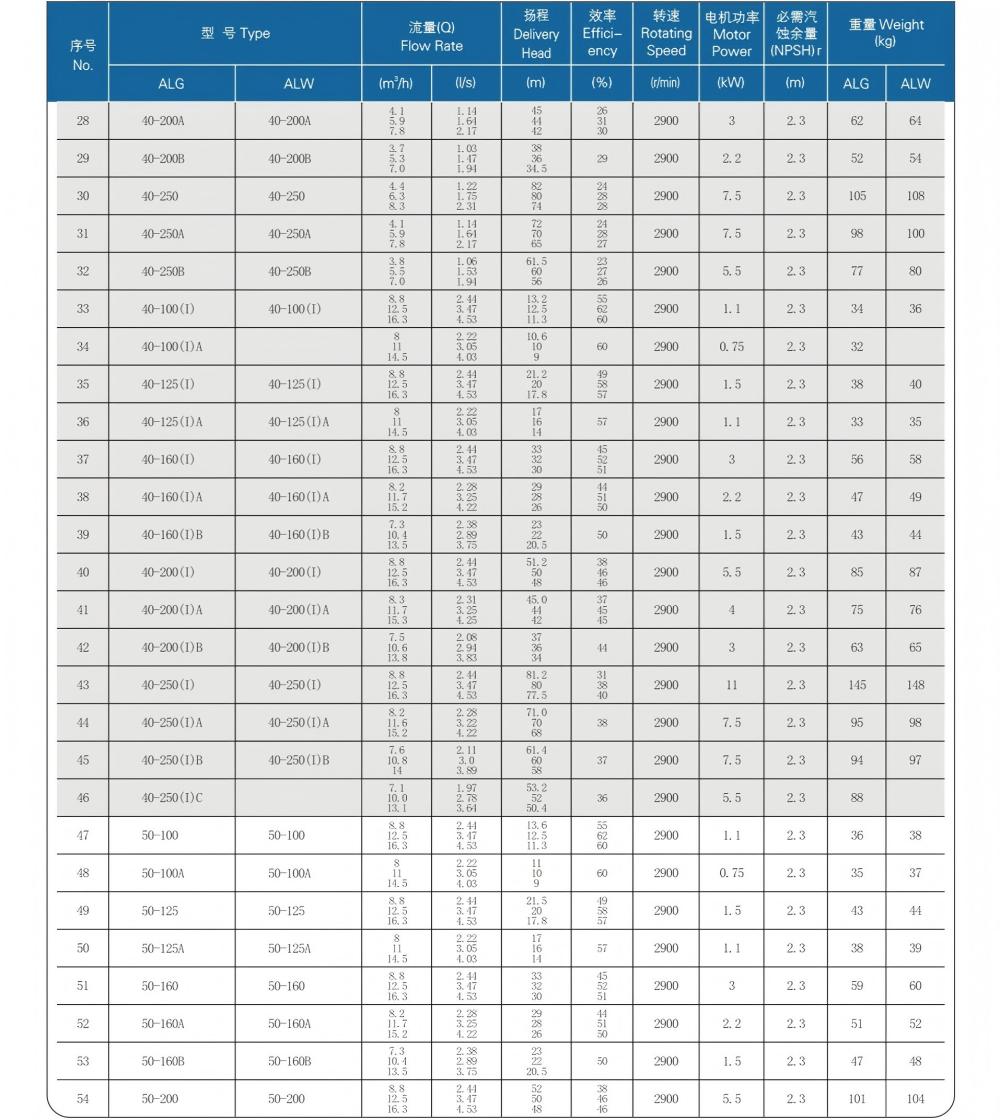

Таблица параметров производительности:
