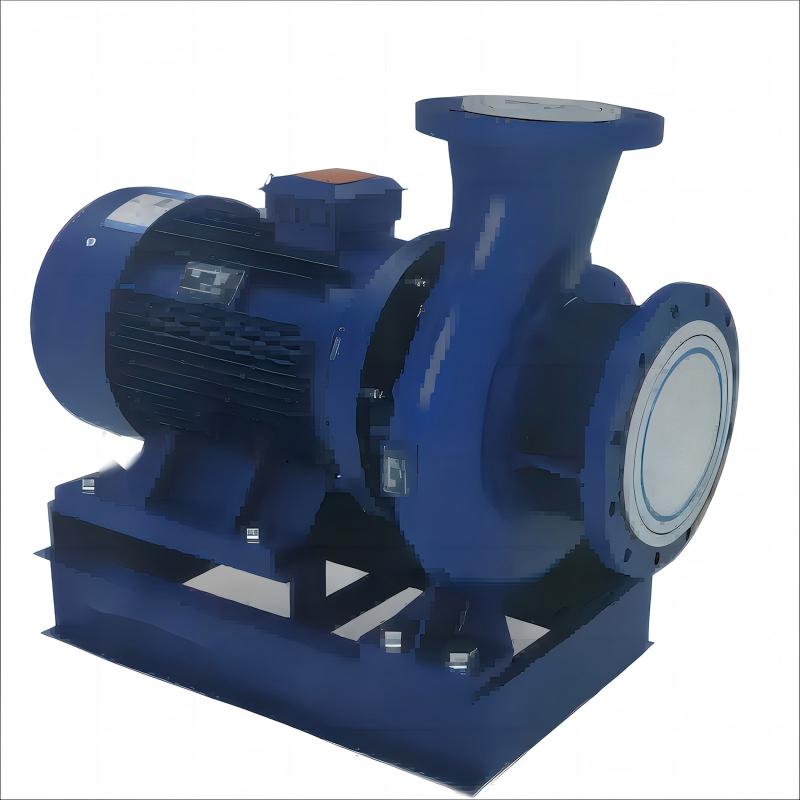

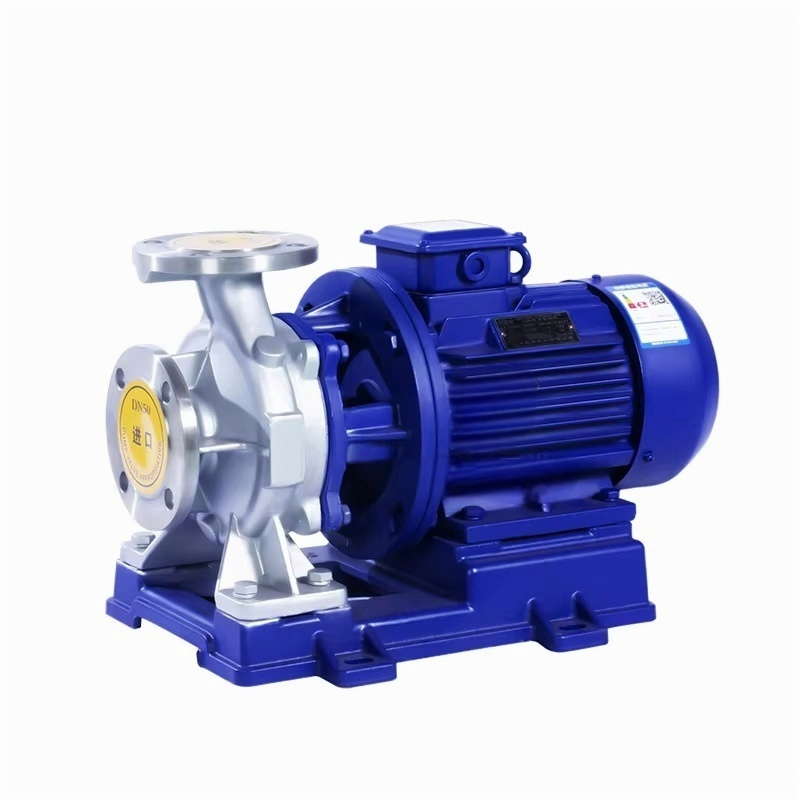

Горизонтальные центробежные насосы серии ISW

Горизонтальные центробежные насосы

Использование

Центробежные горизонтальные насосы ISW используются для перекачивания чистой воды и жидкостей, сходных по физическим и химическим свойствам с водой. Они применяются в промышленном и городском водоснабжении и водоотведении, системах подачи воды под давлением в высотных зданиях, на судах, для полива садов, создания избыточного давления при пожаротушении, в системах дальнего водоснабжения, отопления, вентиляции, циркуляции хладагента, а также в ванных комнатах для циклического создания избыточного давления холодной и горячей воды и другом оборудовании. Температура рабочей среды не должна превышать 85℃.

Функции

1. Компактная конструкция. Горизонтальная конструкция, интеграция двигателя и насоса. Привлекательный внешний вид и меньшая занимаемая площадь. По сравнению с обычными горизонтальными насосами, экономит 30% занимаемой площади. При использовании двигателя класса защиты IP54 для наружного применения, насос можно использовать на открытом воздухе без необходимости в насосной станции.

2. Плавная работа, низкий уровень шума и высокая соосность компонентов. Непосредственно соединенные двигатель и насос обеспечивают упрощенную промежуточную конструкцию и повышенную стабильность работы. Рабочее колесо имеет превосходную динамическую и статическую балансировку, что обеспечивает отсутствие вибрации и низкий уровень шума в работе, продлевает срок службы подшипников и улучшает условия эксплуатации.

3. Использование качественных механических уплотнений для вала, вращающихся и неподвижных уплотнительных колец из твердого сплава обеспечивает износостойкость, герметичность и длительный срок службы.

4. Использование усовершенствованной гидравлической модели обеспечивает высокую эффективность и надежную работу.

5. Отличительная конструкция. Корпус насоса снабжен отверстием для слива воды снизу, а входной и выходной фланцы — штуцерами для отвода давления, что обеспечивает нормальную работу и возможность технического обслуживания.

6. Насосы этой серии имеют горизонтальные входные отверстия и вертикально расположенные выходные отверстия для удобства прокладки трубопроводов.

Условия труда

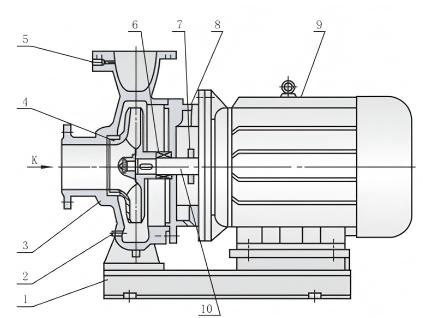

структурные Спеетфтации

1、底座База 2. Отверстие для слива воды. 3、泵体Корпус насоса 4. Рабочее колесо 5. Нажатие на давление. 6. Механическое уплотнение. 7. 挡水圈Перебежчик воды 8. Торцевая крышка. 9. Двигатель двигателя. 10, вал

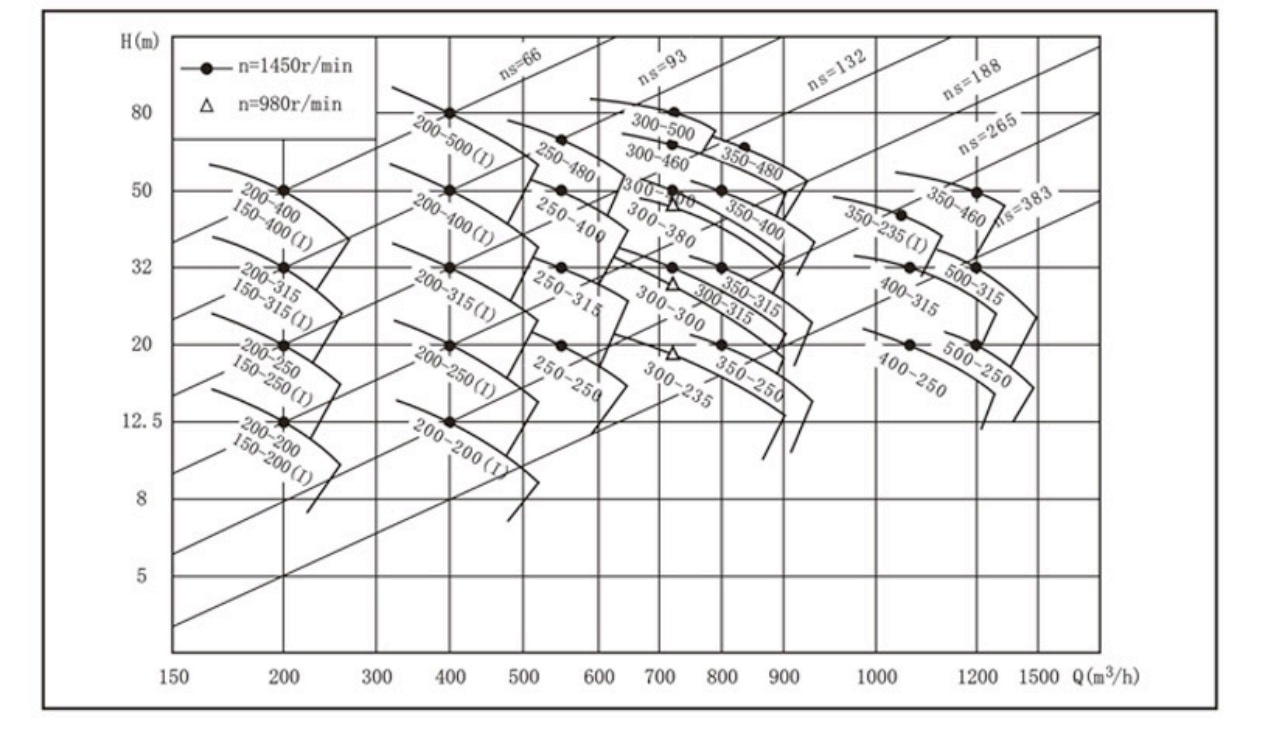

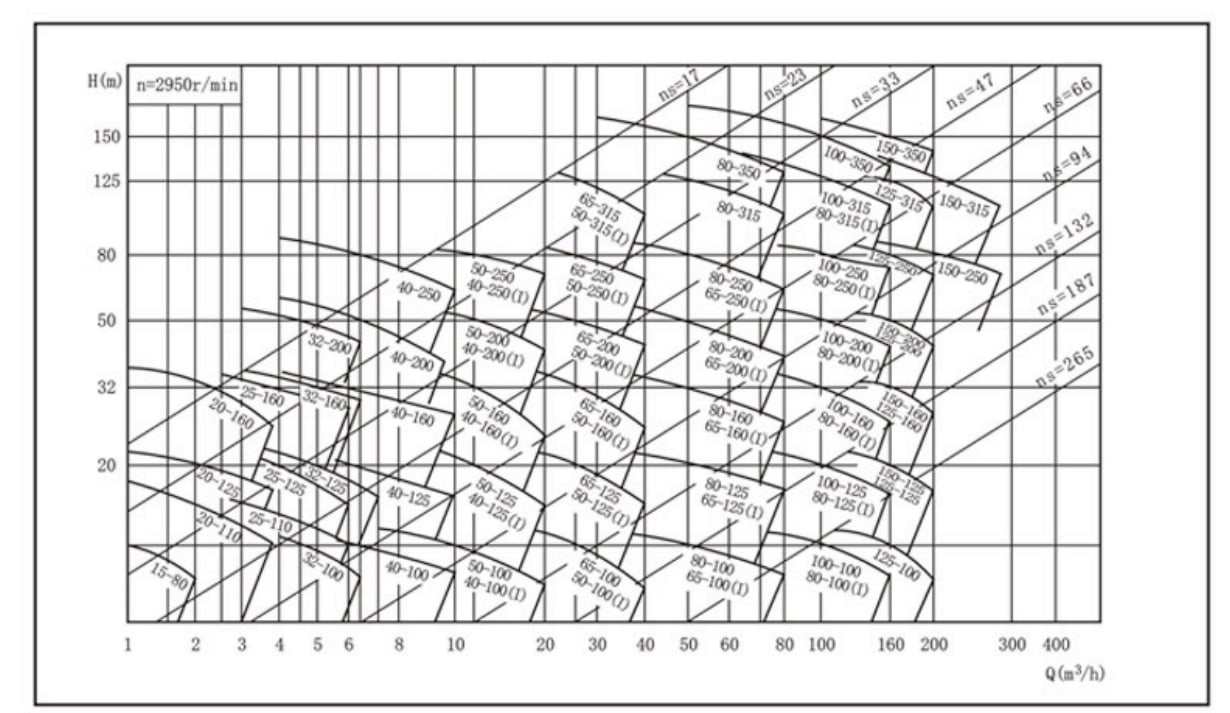

Спектр производительности

1. При монтаже вес трубопровода не должен быть обусловлен весом насоса, и он должен иметь собственную опору, иначе это может привести к деформации насоса, что повлияет на его производительность и срок службы.

2. Интегрированная структура насоса и двигателя, не требующая частой коррекции при установке, что значительно упрощает установку.

3. При установке анкерные болты следует проверить на прочность, чтобы избежать повреждения насоса из-за пусковой вибрации.

4. Перед установкой тщательно проверьте наличие твердых веществ (камней, золы и т. д.) в проточном канале насоса, так как они могут нарушить работу насоса, повредить импеллер и корпус насоса.

5. Для облегчения технического обслуживания и безопасной эксплуатации на входном и выходном патрубках насоса установлен регулировочный клапан, а рядом с выходным патрубком насоса установлен манометр для обеспечения работы насоса в пределах номинального напора и диапазона расхода, что позволяет обеспечить нормальную работу и продлить срок службы насоса.

6. При использовании насоса в условиях зёрнистого напора следует установить обратный клапан, а также избегать слишком большого количества изгибов на входном патрубке. Не допускается утечка воды и воздуха.

7.Dsctwrge ppeire, ihte ron-etun vae shal be mounted at the out-ot gate valve.

8. После установки насос должен работать исправно, и не должно быть никаких звуков заклинивания или заеданий рабочего колеса. Если таковые имеются, разберите насос, чтобы выяснить причины.

9. Насос может быть установлен с помощью прямого соединения и гибкого соединения.

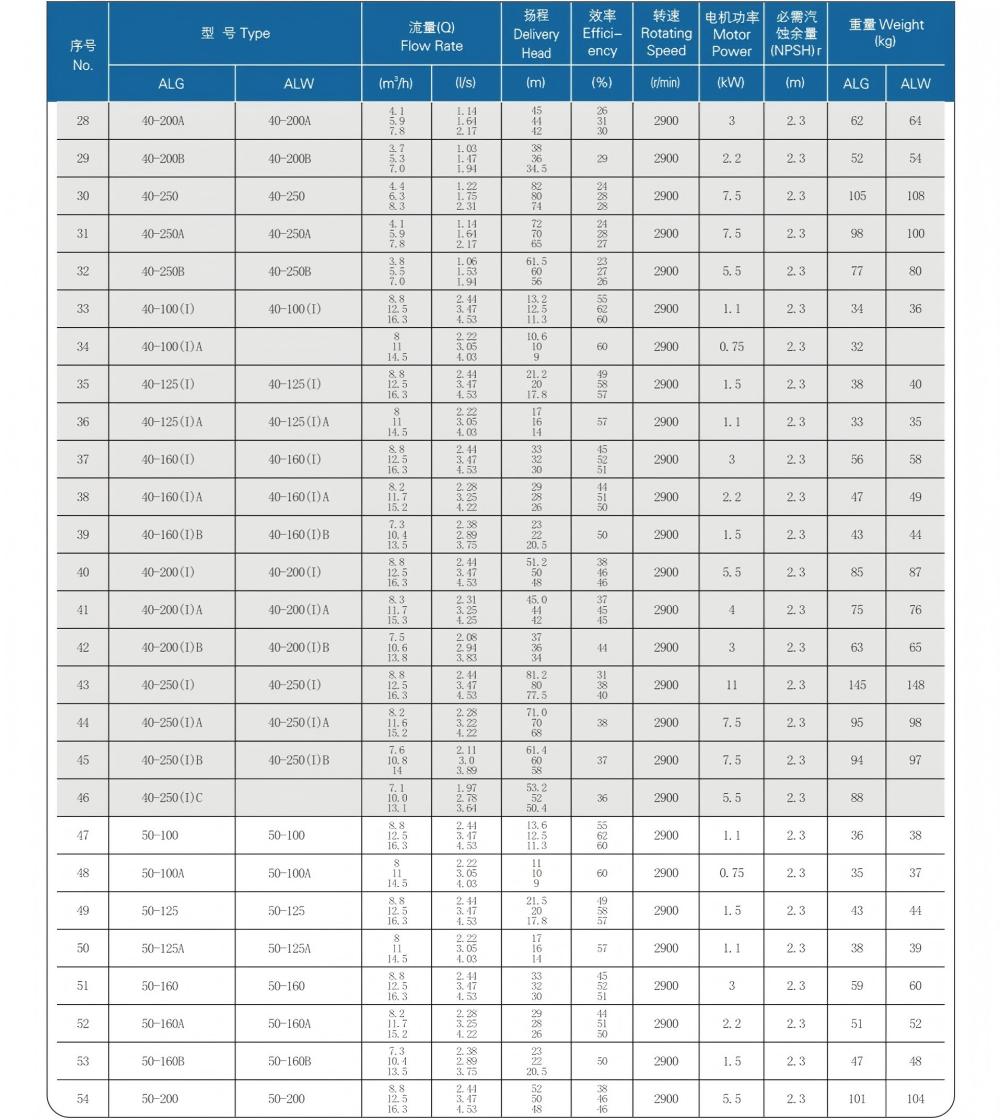

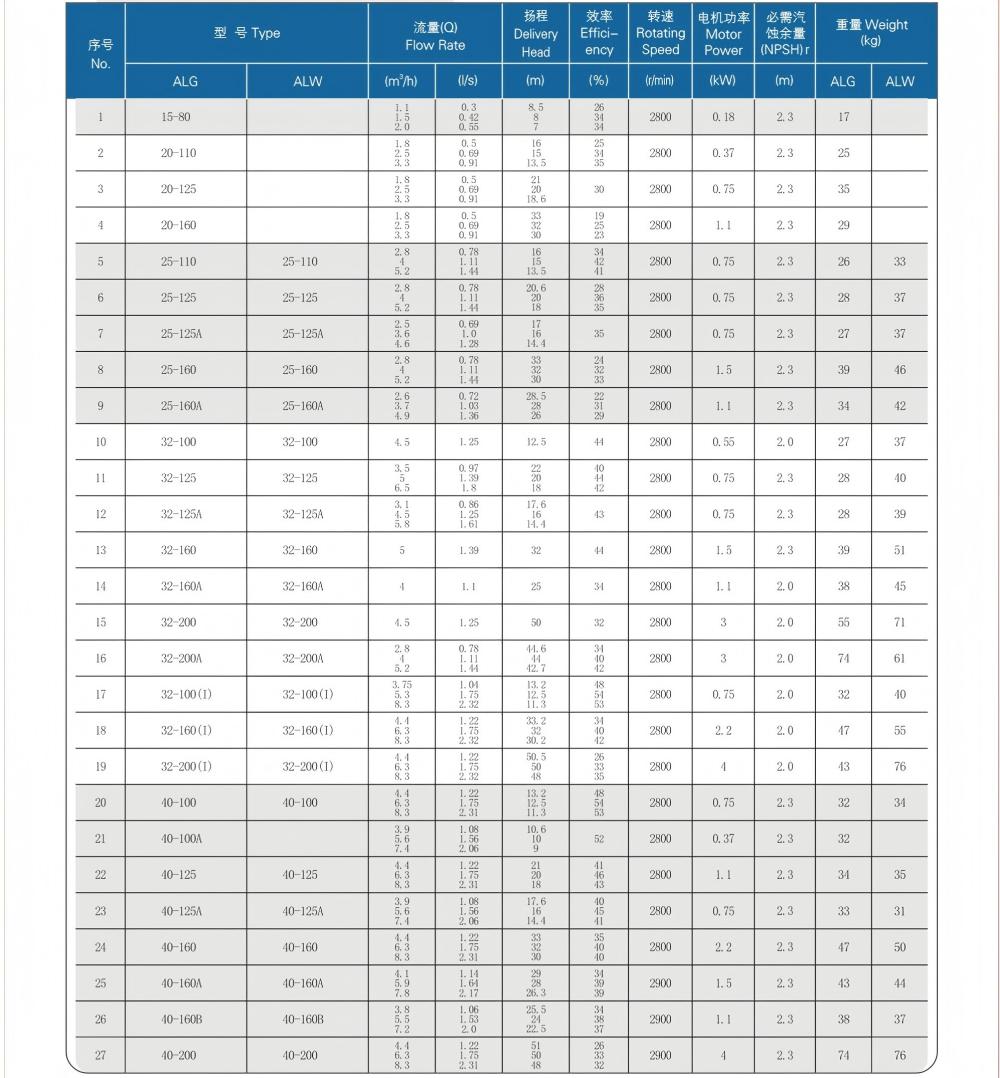

Таблица параметров производительности
