Анализ причин колебаний давления в уравнительном трубопроводе питательного насоса многоступенчатого котла.

Анализ причин колебаний давления в уравнительном трубопроводе питательного насоса многоступенчатого котла.

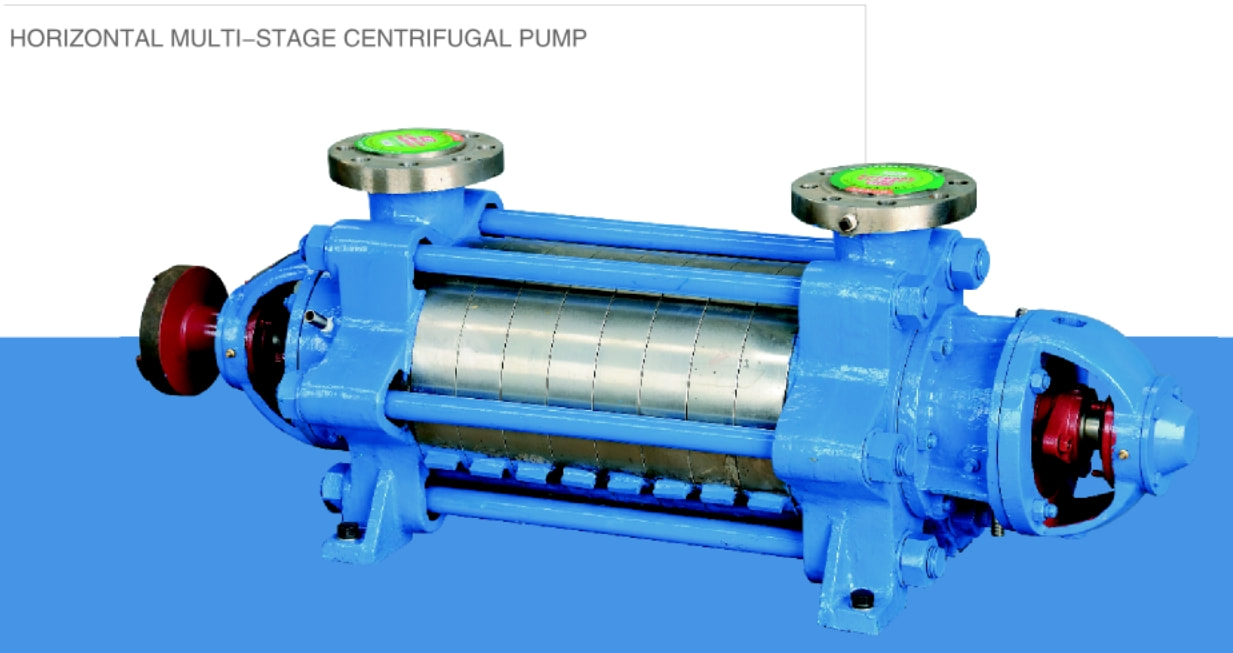

Функция балансировочной трубы насоса подачи воды в котел:

Балансировочная труба — это соединительная труба, идущая от выходного уплотнительного кольца насоса к его входному концу. Ее основная функция заключается в балансировке осевой нагрузки насоса, уменьшении осевого перемещения ротора и предотвращении трения между рабочим колесом и корпусом.

В процессе эксплуатации насос подачи воды в котел Из выходного отверстия рабочего колеса выходит жидкость под высоким давлением. Часть этой жидкости протекает за рабочим колесом, выравнивая давление там с выходным отверстием. При этом передняя крышка действует как всасывающий конец, поддерживая низкое давление. Это создает значительную разницу давлений на рабочем колесе, генерируя осевую нагрузку, параллельную валу, которая направляет ротор в сторону всасывания. В тяжелых случаях это может вызвать трение или удар между рабочим колесом и корпусом насоса, что ставит под угрозу безопасную работу. Поэтому для смягчения этих последствий необходимо принять меры по балансировке.

Схема конструкции балансировочного трубопровода насоса подачи воды в котел.

Существует несколько методов балансировки осевой нагрузки, включая двухвсасывающие рабочие колеса, симметрично расположенные рабочие колеса (для многоступенчатых насосов) и такие компоненты, как балансировочные отверстия, балансировочные диски или балансировочные барабаны. Балансировочная труба служит основным методом выравнивания осевой нагрузки путем отвода рабочей жидкости за рабочим колесом на входную сторону, тем самым обеспечивая равновесие давления. Хотя этот подход прост по конструкции, он не может полностью сбалансировать осевую нагрузку. Остаточная осевая нагрузка должна поглощаться специальными упорными подшипниками и балансировочными устройствами.

Принцип работы балансировочного диска аналогичен принципу работы упорного подшипника в паровой турбине, а балансировочный патрубок аналогичен патрубку возврата масла упорного подшипника.

Анализ колебаний давления в уравнительном трубопроводе насоса подачи питательной воды в котел.

1. Как балансировочная труба, она должна сохранять относительно стабильное давление, если только не засорится или не начнет протекать.

2. Балансировочная труба используется для устранения осевой нагрузки. Когда выходной клапан насоса закрыт или нижележащий трубопровод заблокирован, давление в балансировочной трубе повышается; во время сифонирования насоса давление в балансировочной трубе низкое. В нормальных условиях давление остается постоянным.

3. Давление в балансировочной трубке насоса высокого давления немного выше входного давления. Если давление повышается, это указывает на расширение зазора между балансировочным барабаном и его втулкой. Если давление достигает 2-3 раз выше входного давления, целесообразно разобрать и осмотреть систему.

4. Давление в балансировочной трубе значительно изменяется из-за износа уплотнительного кольца, балансировочного диска и других изнашиваемых деталей.

5. Разница давлений в балансировочной трубке изменяется из-за межступенчатой ​​утечки и частотного преобразователя двигателя (по сравнению с исходной скоростью).

6. При изменении внешнего входного давления разница давлений в бакеСоответственно, параметры трубы копья изменяются.
