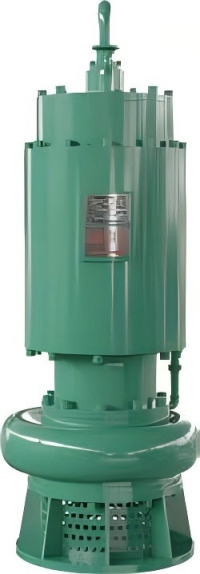

Погружной дренажный насос серии BQS для горнодобывающей промышленности, защищенный от взрыва.

Взрывозащищенный погружной дренажный насос для горнодобывающей промышленности серии BQS

Введение в продукт

Серия взрывозащищенных погружных электрических насосов BQS для удаления сточных вод и песка из горнодобывающей промышленности предлагает широкий спектр технических характеристик: мощность от 2,2 кВт до 315 кВт, производительность от 10 м³/ч до 2500 м³/ч и напор от 7 м до 700 м. Все изделия обеспечивают полный напор и отсутствие перегрузок. Непрерывные технологические инновации компании позволили решить ключевые технические задачи в области погружных электрических насосов для удаления сточных вод и песка, включая конструкцию изделия, оптимизацию параметров, производственные процессы, эффективность работы, герметизацию и предотвращение утечек, а также применение материалов. Компания владеет более чем 20 патентами и использует новейшие результаты исследований для разработки отлаженного процесса производства двигателей и насосов. По сравнению с аналогичными отечественными продуктами, эти насосы обладают такими преимуществами, как безопасность, надежность, портативность, практичность, превосходная производительность по удалению сточных вод и песка, длительный срок службы, широкий ассортимент продукции и простота выбора.

Основные области применения

Эти насосы подходят для использования в подземных угольных шахтах, где существует опасность взрыва метана (обычно называемого газом) и угольной пыли. Они используются для перекачивания смешанных сточных вод, содержащих нерастворимые твердые вещества, такие как грязь, песок, угольная пульпа, угольный камень, угольный шлак и волокнистые материалы. Они также подходят для сброса сточных вод, дождевой воды и канализационных стоков, содержащих твердые частицы и длинные волокна, в зданиях, больницах, жилых районах, на объектах коммунального хозяйства, дорожном движении и строительстве, на очистных сооружениях заводов и на небольших очистных сооружениях.

Экологические требования

1. Источник питания: трехфазное напряжение 380 В, 660 В или 1140 В, частота 50 Гц.

2. Средняя температура, как правило, не превышающая 40°C, pH 5-9 и средняя плотность ≤11 кН/м³.

3. Глубина погружения не должна превышать 5 метров относительно центра рабочего колеса.

4. По запросу доступны специальные конструкции для работы с высококоррозионными жидкостями.

5. Диаметр частиц в среде должен соответствовать стандарту MT/T671-2005. При оформлении заказа, пожалуйста, укажите любые особые требования.

6. Используется огнестойкий кабель MT818.5-2009 для угольных шахт.

Функции

1. Выбор модели: Оптимизированная производительность, плавная работа без засоров, а также высокая эффективность удаления сточных вод и песка. Насос обладает характеристикой нулевой перегрузки (полный напор), что означает, что потребляемая мощность не превышает мощность соответствующего двигателя в любой рабочей точке. Подходит для различных применений в угольных шахтах, одна машина может использоваться для нескольких целей.

2. Усовершенствование механических уплотнений: используются независимые сдвоенные механические уплотнения и двухсторонние механические уплотнения.

3. Оптимизация конструкции: Конструкция улучшает механическое уплотнение, обеспечивает плавную работу и повышает надежность. Оптимизированная конструкция легче, практичнее и имеет низкое энергопотребление, что позволяет осуществлять длительную работу в сухих условиях.

4. Благодаря степени защиты двигателя IPx8, погружной двигатель обеспечивает превосходное охлаждение, меньший нагрев по сравнению с обычными двигателями и повышенную долговечность. Изоляция класса F продлевает срок службы двигателя.

Основные технические параметры

Расход: 10-2000 м³/ч

Напор: 10-800 м

Мощность: 1,5-315 кВт

Диаметр выходного отверстия: 40-350 мм

Напряжение: 380/660 В, 660/1140 В, 400 В, 440 В, 460 В, настраиваемое.

Описание модели и описание кабеля

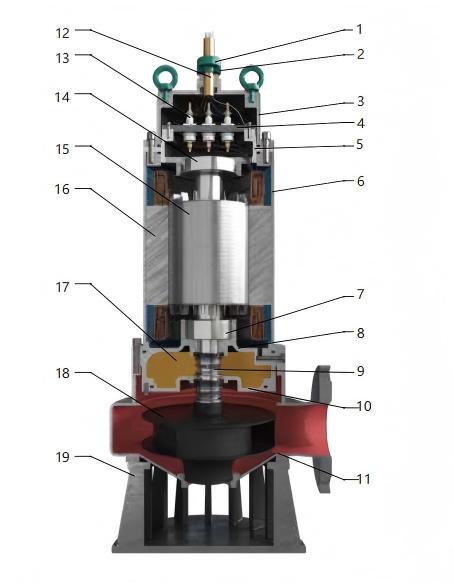

Полувстраиваемая конструкция серии BQS

Структурное преимущество

• Детали, подверженные воздействию потока, обработаны методом поверхностной обработки QBQ, что обеспечивает превосходную износостойкость и коррозионную стойкость.

•Утолщенное рабочее колесо, корпус насоса и крышка насоса эффективно продлевают срок службы компонентов.

• Подходит для длительного использования в средах с коррозионными жидкостями и абразивными частицами (такими как осадки и гравий).

• Конструкция с нижним входным и выходным отверстиями обеспечивает высокую устойчивость к засорению и большую пропускную способность, что делает его пригодным для более широкого спектра применений.

•Простая конструкция, малый вес, легкость установки и обслуживания.

• Насос, оснащенный охлаждающей рубашкой, обладающей высокой эффективностью рассеивания тепла, не мог быть полностью погружен в рабочую среду.

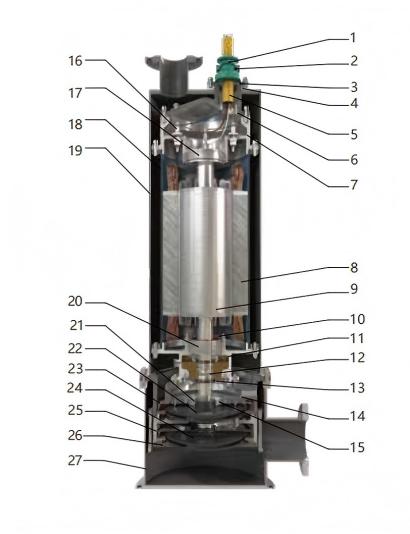

Серия BQS. Встроенная конструкция.

Структурное преимущество

• Стандартные насосы изготовлены из высокопрочного чугуна QT600-3, что обеспечивает их долговечность;

• Механические уплотнения обладают высокой устойчивостью к давлению, что позволяет погружать насосы на большую глубину.

• Насос, оснащенный охлаждающей рубашкой, не может быть полностью погружен в рабочую среду; части, расположенные ниже двигателя, охлаждаются водой во время работы, что продлевает срок службы и позволяет работать при низком уровне воды.

•Двигатель охлаждается перекачиваемой водой для обеспечения безопасной работы.

• Конструкция верхней розетки позволяет экономить место.

• Доступны герметичные двигатели с дополнительной встроенной тепловой защитой.

• Герметичный предохранительный клапан предотвращает воздействие давления насоса на уплотнение вала.

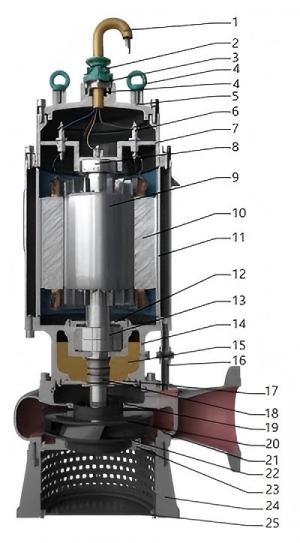

Серия BQS. Конструкция для наружного монтажа.

Структурное преимущество

• Детали, подверженные воздействию потока, обработаны методом поверхностной обработки QBQ, что обеспечивает превосходную износостойкость и коррозионную стойкость.

•Утолщенное рабочее колесо, корпус насоса и крышка насоса эффективно продлевают срок службы компонентов.

• Подходит для длительного использования в средах с коррозионными жидкостями и абразивными частицами (такими как осадки и гравий).

• Конструкция с нижним входным и выходным отверстиями обеспечивает высокую устойчивость к засорению и большую пропускную способность, что делает его пригодным для более широкого спектра применений.

•Простая конструкция, малый вес, легкость установки и обслуживания.

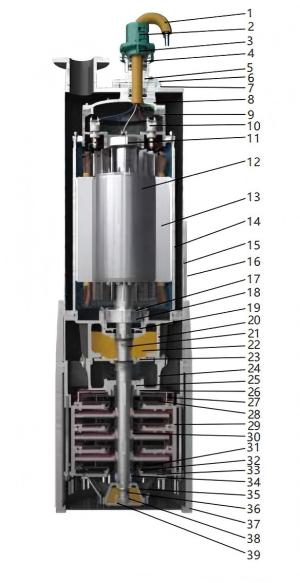

Многоступенчатая конструкция погружного насоса высокого напора серии BQS

Структурное преимущество

В конструкции проточных частей используется нижняя опорная конструкция в сочетании с многоступенчатым расположением рабочего колеса, что обеспечивает насосу соответствие требованиям высокого напора и большого расхода в различных условиях установки.

В деталях, подверженных воздействию потока, применяется технология обработки поверхности QBQ, обеспечивающая превосходную износостойкость и коррозионную стойкость.

Механические уплотнения обладают высокой устойчивостью к давлению, что позволяет погружать насосы на большую глубину.

Насос, оснащенный охлаждающей рубашкой, не мог быть полностью погружен в рабочую среду. Подводящие элементы под двигателем охлаждают его водой во время работы, продлевая срок службы и позволяя работать при низком уровне воды.

Конструкция верхней розетки позволяет сэкономить место.

В качестве опции предлагается двигатель с защитой от перегрева.

На насосе имеется предохранительное отверстие, которое позволяет сбрасывать давление, оказываемое рабочей средой на уплотнение вала.

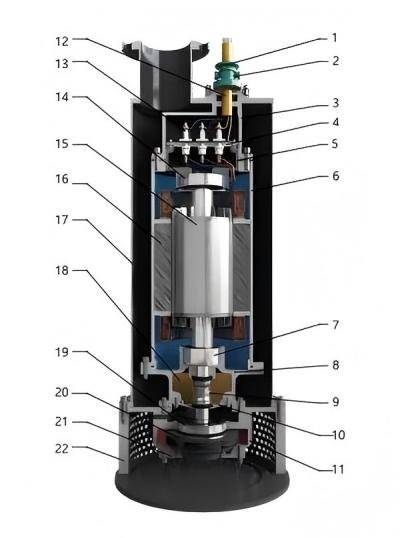

Амфибийный взрывозащищенный погружной насос серии BQS

Структурное преимущество

Стандарт взрывозащиты ExDL, безопасный и надежный.

Двигатель имеет водяное охлаждение, что обеспечивает сухой пуск и работу на холостом ходу.

Гибкие способы монтажа: возможен как погружной, так и сухой монтаж.

Уникальная конструкция интерфейса последовательного соединения, поддерживает установку через последовательный порт.

Двойные механические уплотнения, повышенная надежность герметизации.

Уникальное устройство сброса давления и балансировка осевых сил снижают давление в подшипниках.

Конструкция с широкими каналами для рабочего колеса и спирального корпуса обеспечивает превосходную защиту от засорения.

Использование износостойких материалов обеспечивает высокую устойчивость к истиранию песком и илом.

Параметр производительности
