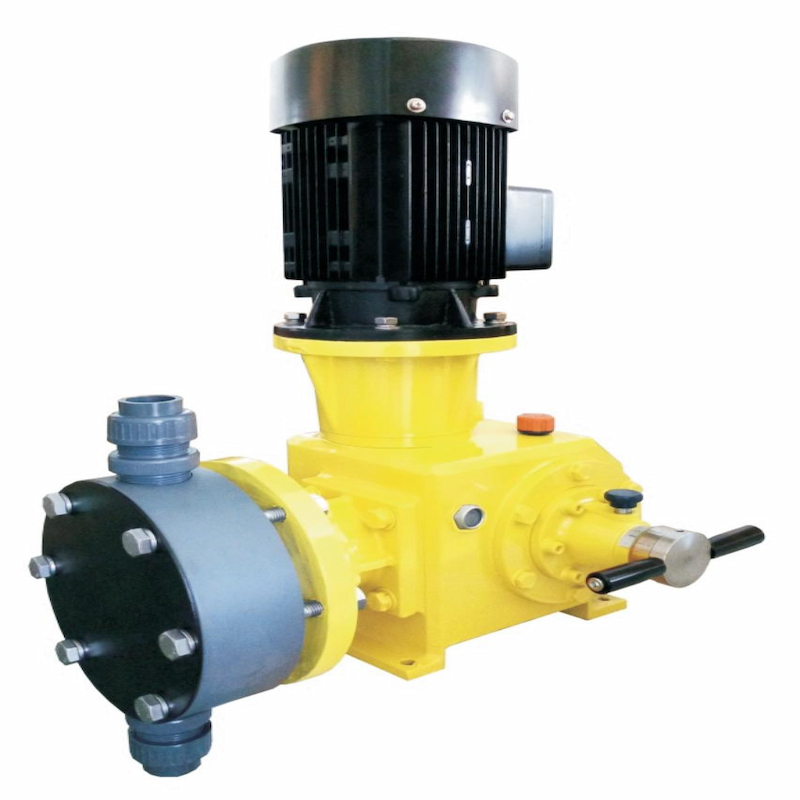

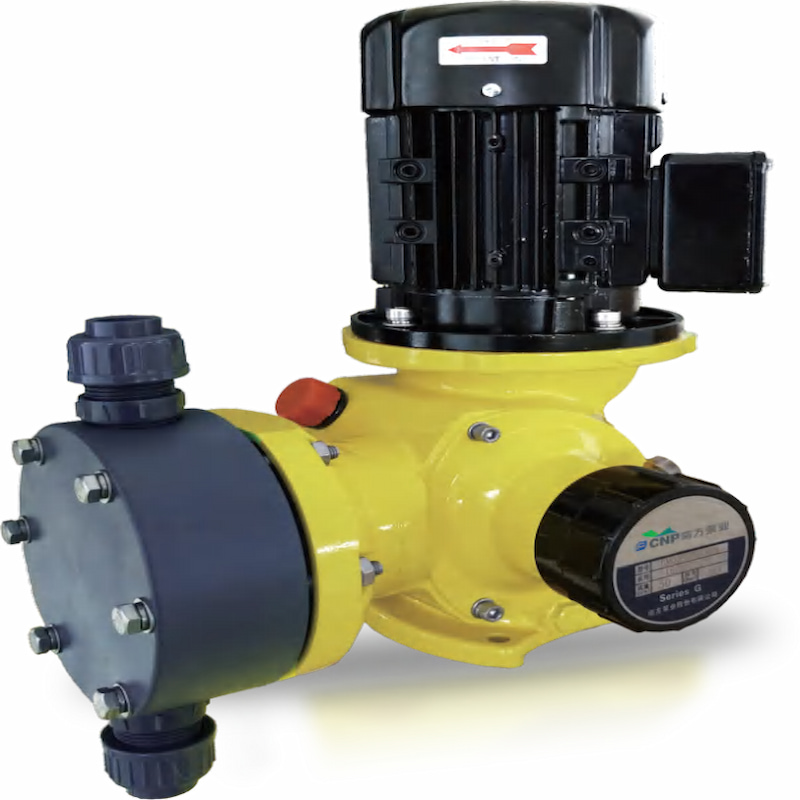

Механические мембранные дозирующие насосы

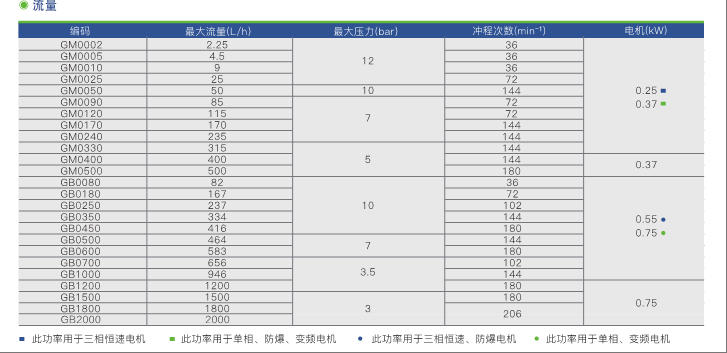

Основные эксплуатационные параметры
- Максимальный расход: 2000 л/ч
- Максимальное давление нагнетания: 12 бар
- Диапазон регулировки: 30%-100%, точность в установившемся режиме ±1%
- Высота подъема всасывания: до 3 м вод. ст.
- Максимальное давление на входе: 2 бара
- Максимальная температура окружающей среды: +40°C
Основные характеристики
Конец привода
- Регулируемый эксцентриковый механизм обеспечивает плавное изменение пульсации потока.
- Усиленная конструкция, подходящая для суровых условий эксплуатации.
- Износостойкие шарикоподшипники для более стабильной работы.
- Смазка в масляной ванне продлевает срок службы компонентов привода.
- Регулировка расхода доступна как в выключенном, так и в рабочем состоянии; регулируется вручную, электрическим способом или с помощью переменной частоты.
Гидравлический конец

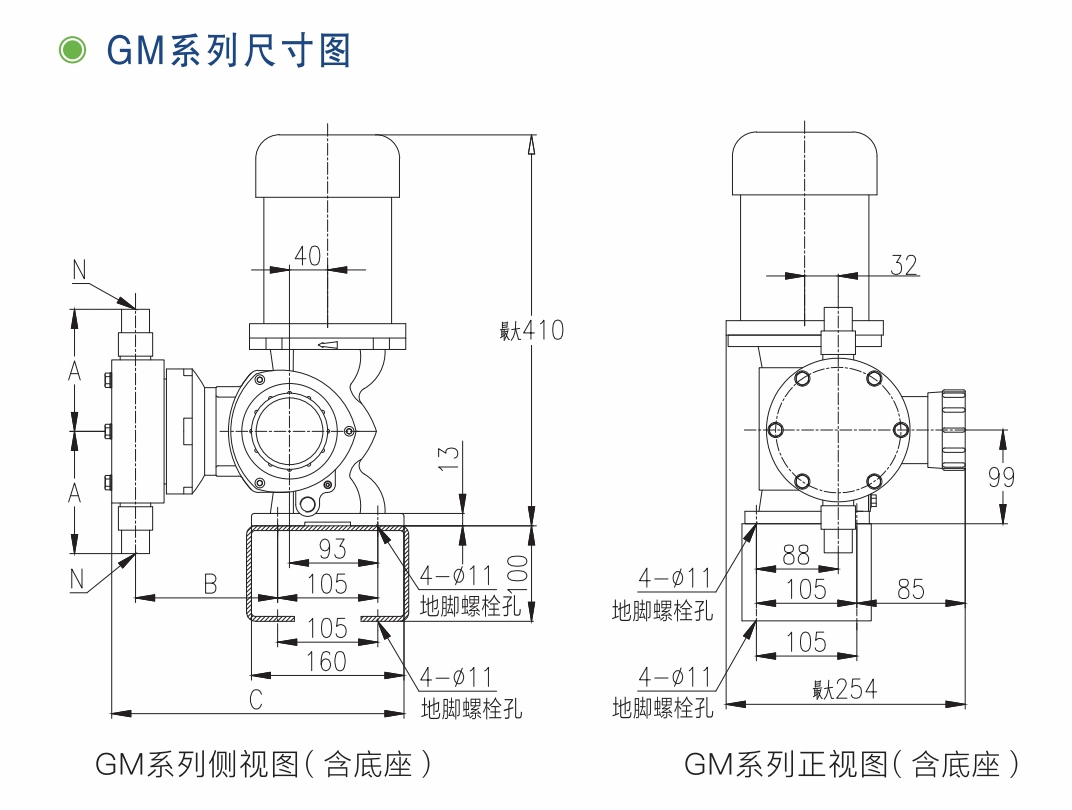

- Механические мембранные дозирующие насосы серии GM имеют китайский патент на промышленный образец (ZL201730590732.5).
- Диафрагма с механическим приводом, без защитного кожуха со стороны материала, что облегчает прохождение материала.
- Материалы головки насоса включают ПВХ, ПВДФ, нержавеющую сталь 316SS, высоковязкие материалы и т. д., подходящие для транспортировки различных материалов.
- Самоочищающаяся конструкция обратного клапана для простоты обслуживания.
Методы контроля
- Ручное управление: регулируйте поток с помощью механизма ручной регулировки объема.
- Электрическое управление: требуется дополнительный электрический контроллер хода (регулирует длину хода) для локальной или дистанционной регулировки расхода.
- Электронный контроллер хода (подробнее см. в каталоге продукции «Электронный контроллер хода»):
- Электропитание: однофазное 220 В/50 Гц
- Входной/выходной сигнал: аналоговый сигнал 4-20 мА
- Регулирование переменной частоты: требуется дополнительный двигатель переменной частоты; регулирует поток с помощью преобразователя частоты (регулирует скорость хода).
- Примечание: Настроенный преобразователь частоты должен иметь возможности векторного управления и работы с большими нагрузками.
Основные приложения
- Охрана окружающей среды, нефтехимическая, химическая, нефтеперерабатывающая, энергетическая, металлургическая, фармацевтическая, пищевая, водоочистная и другие отрасли промышленности.
Дополнительные аксессуары
- Дополнительные принадлежности включают фильтры, калибровочные колонки, гасители пульсаций, предохранительные клапаны, обратные клапаны и т. д.

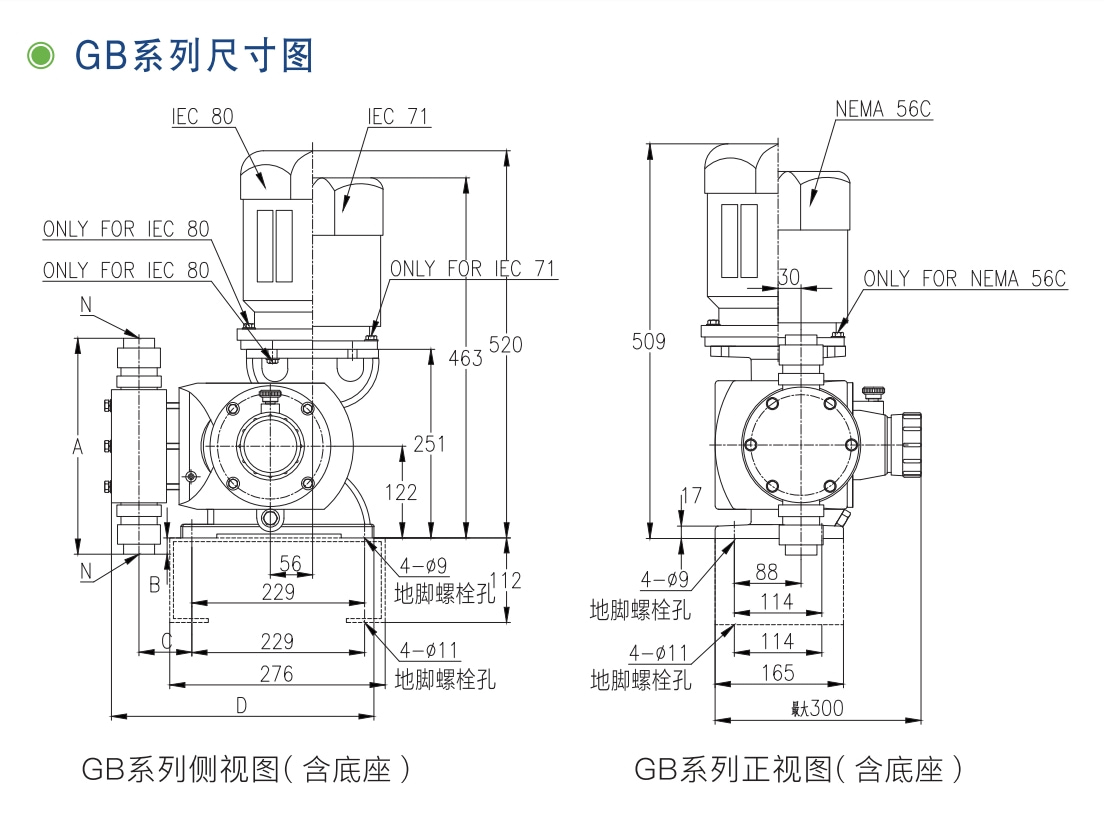

Механические мембранные дозирующие насосы серии GB
- Для гидравлических соединений из ПВХ в диапазоне GM0002-0050 с кодом интерфейса R насос-дозатор поставляется с сеткой для впрыска, обратным клапаном (сетчатый фильтр), противовесом (керамическая втулка) и шлангом длиной 6 м.
Стандартные параметры производительности двигателя
- Электропитание: 380 В трехфазное, 220 В однофазное, 50 Гц
- Класс защиты: IP55
- Класс изоляции: класс F
- Все двигатели соответствуют стандартам IEC.
Доступные варианты
- Датчик давления с двойной мембраной для обнаружения разрыва
- Обнаружение разрыва двойной мембраны манометром и обнаружение реле давления
