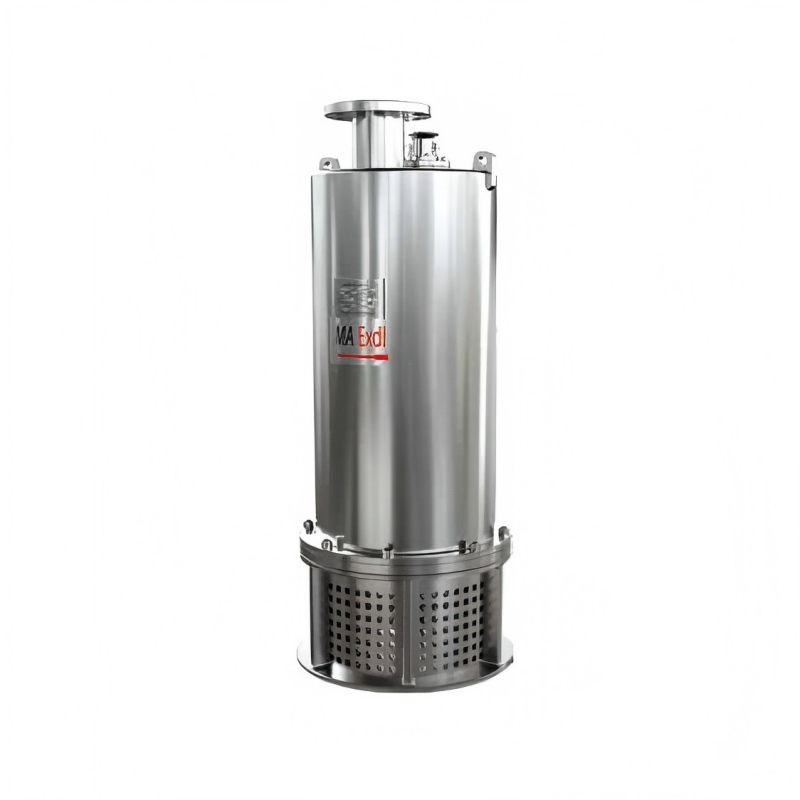

В секции, пропускающей жидкость, используется конструкция с нижней опорой в сочетании с многоступенчатым рабочим колесом, что позволяет водяному насосу соответствовать требованиям высокого напора и большого расхода в различных условиях установки.
Приложение
Невзрывобезопасные сценарии применения в химической, нефтяной, фармацевтической, горнодобывающей, целлюлозно-бумажной, цементной, сталелитейной, энергетической, углеперерабатывающей промышленности и т. д.
Системы водоотведения городских очистных сооружений, муниципальное строительство и т. д.
Подходит для строительной отрасли и других сфер, где требуется перекачивание сточных вод, содержащих твердые частицы, а также для перекачивания чистой воды или жидкостей с коррозионными свойствами.
Пруды, рыбные пруды или места, где необходимо перекачивать коррозионные жидкости, такие как морская вода и химические сточные воды.
Структурное преимущество
В конструкции проточных частей используется нижняя опорная конструкция в сочетании с многоступенчатым расположением рабочего колеса, что обеспечивает насосу соответствие требованиям высокого напора и большого расхода в различных условиях установки.
Изготовлено из прочного чугуна. Контактирующие с рабочей средой детали обработаны по специальной технологии для обеспечения долговечности.
Механические уплотнения обладают высокой устойчивостью к давлению, что позволяет погружать насосы глубже. Насос, оснащенный охлаждающей рубашкой, не мог бы...
Полностью погруженный в среду, поток воды в деталях под двигателем обеспечивает водяное охлаждение двигателя во время работы, продлевая срок его службы и позволяя работать при низком уровне воды.
Конструкция верхней розетки позволяет сэкономить место.
В качестве опции предлагается двигатель с защитой от перегрева.
На насосе имеется предохранительное отверстие, которое позволяет сбрасывать давление, оказываемое рабочей средой на уплотнение вала.
Рабочее состояние
Средняя температура ≤ 60℃, средняя плотность <1200 кг/м³, pH 4-10.
При использовании для перекачивания высококоррозионных жидкостей или сред с абразивными твердыми частицами насос требует специальной доработки.
Диаметр твердых частиц в среде должен быть менее 80% от минимального размера проточного канала.
Длина волокон в среде не должна превышать диаметр выходного отверстия насоса.

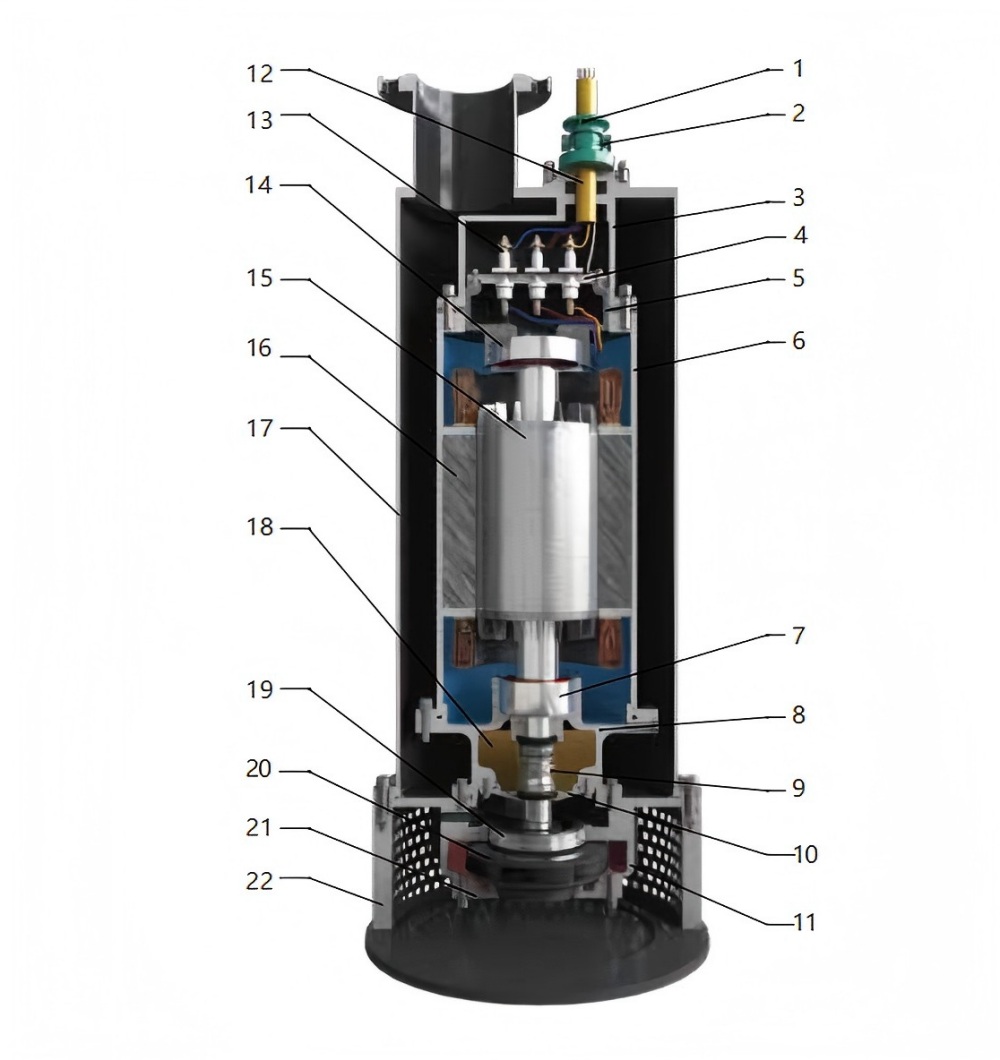

Схема в разобранном виде
| Нет. | Описание |
| 1 | Прессовочный рукав |
| 2 | Нажатие на таблетку |
| 3 | Распределительная коробка |
| 4 | Клеммная плата |
| 5 | Верхний корпус подшипника |
| 6 | Корпус насоса |
| 7 | Нижний подшипник |
| 8 | Нижний корпус подшипника |
| 9 | Механическое уплотнение |
| 10 | Крышка камеры уплотнения |
| 11 | Вольта |
| 12 | Кабель |
| 13 | Клеммы для проводов |
| 14 | Верхний подшипник |
| 15 | Ротор |
| 16 | Обмотка статора |
| 17 | Корпус насоса |
| 18 | Механическое масло |
| 19 | Износостойкое кольцо рабочего колеса |
| 20 | Рабочее колесо |
| 21 | Крышка насоса |
| 22 | База |
| Нет. | Модель | Номинальный расход (м³/ч) | Номинальный напор (м) | Синхронная скорость (об/мин) | Номинальная мощность (кВт) | Эффективность(%) | Диаметр выходного отверстия (мм) |
| 1 | WQN10-23-1.5 | 10 | 23 | 3000 | 1.5 | 22.9 | 50 |
| 2 | WQN10-28-2.2 | 10 | 28 | 3000 | 2.2 | 29.2 | 50 |
| 3 | WQN15-25-3 | 15 | 25 | 3000 | 3 | 31 | 40 |
| 4 | WQN15-30-4 | 15 | 30 | 3000 | 4 | 31.5 | 40 |
| 5 | WQN20-40-5.5 | 20 | 40 | 3000 | 5.5 | 33.5 | 40 |
| 6 | WQN15-55/2-5.5 | 15 | 55 | 3000 | 5.5 | 33.5 | 40 |
| 7 | WQN20-50-7,5 | 20 | 50 | 3000 | 7.5 | 35 | 40 |
| 8 | WQN15-70/2-7.5 | 15 | 70 | 3000 | 7.5 | 33.2 | 40 |
| 9 | WQN20-68/2-11 | 20 | 68 | 3000 | 11 | 35.4 | 65 |
| 10 | WQN30-58/2-11 | 30 | 58 | 3000 | 11 | 39.4 | 65 |
| 11 | WQN20-80/2-15 | 20 | 80 | 3000 | 15 | 35.5 | 65 |
| 12 | WQN40-50-15 | 40 | 50 | 3000 | 15 | 38.2 | 65 |
| 13 | WQN20-100/2-18,5 | 20 | 100 | 3000 | 18.5 | 33.9 | 65 |
| 14 | WQN30-80/2-18,5 | 30 | 80 | 3000 | 18.5 | 38.6 | 65 |
| 15 | WQN30-105/2-22 | 30 | 105 | 3000 | 22 | 38.3 | 65 |
| 16 | WQN40-80/2-22 | 40 | 80 | 3000 | 22 | 39.9 | 65 |
| 17 | WQN50-100/2-30 | 50 | 100 | 3000 | 30 | 42.4 | 65 |
| 18 | WQN60-80-30 | 60 | 80 | 3000 | 30 | 41 | 100 |
| 19 | WQN30-130/2-30 | 30 | 130 | 3000 | 30 | 38.5 | 100 |
| 20 | WQN25-150/2-30 | 25 | 150 | 3000 | 30 | 35.7 | 100 |
| 21 | WQN70-100/2-37 | 70 | 100 | 3000 | 37 | 45.91 | 100 |
| 22 | WQN30-150/2-37 | 30 | 150 | 3000 | 37 | 38.65 | 100 |
| 23 | WQN50-120/2-37 | 50 | 120 | 3000 | 37 | 37 | 100 |
| 24 | WQN40-130/2-37 | 40 | 130 | 3000 | 37 | 38.5 | 100 |
| 25 | WQN30-170/2-45 | 30 | 170 | 3000 | 45 | 37.2 | 100 |
| 26 | WQN50-150/2-45 | 50 | 150 | 3000 | 45 | 40.5 | 100 |
| 27 | WQN85-100-45 | 85 | 100 | 3000 | 45 | 47.4 | 150 |
| 28 | WQN90-120/2-55 | 90 | 120 | 3000 | 55 | 43.8 | 100 |
| 29 | WQN25-320/6-55 | 25 | 320 | 1750 | 55 | 38.06 | 65 |
| 30 | WQN50-175/2-55 | 50 | 175 | 3000 | 55 | 41.43 | 65 |
| 31 | WQN70-136/2-55 | 70 | 136 | 3000 | 55 | 44.5 | 100 |
| 32 | WQN100-100-75 | 100 | 100 | 3000 | 75 | 44.48 | 100 |
| 33 | WQN50-210/2-75 | 50 | 210 | 3000 | 75 | 41.64 | 100 |
| 34 | WQN70-150/2-75 | 70 | 150 | 3000 | 75 | 43.33 | 100 |
| 35 | WQN50-240/2-90 | 50 | 240 | 3000 | 90 | 41.83 | 100 |
В секции, пропускающей жидкость, используется конструкция с нижней опорой в сочетании с многоступенчатым рабочим колесом, что позволяет водяному насосу соответствовать требованиям высокого напора и большого расхода в различных условиях установки.
