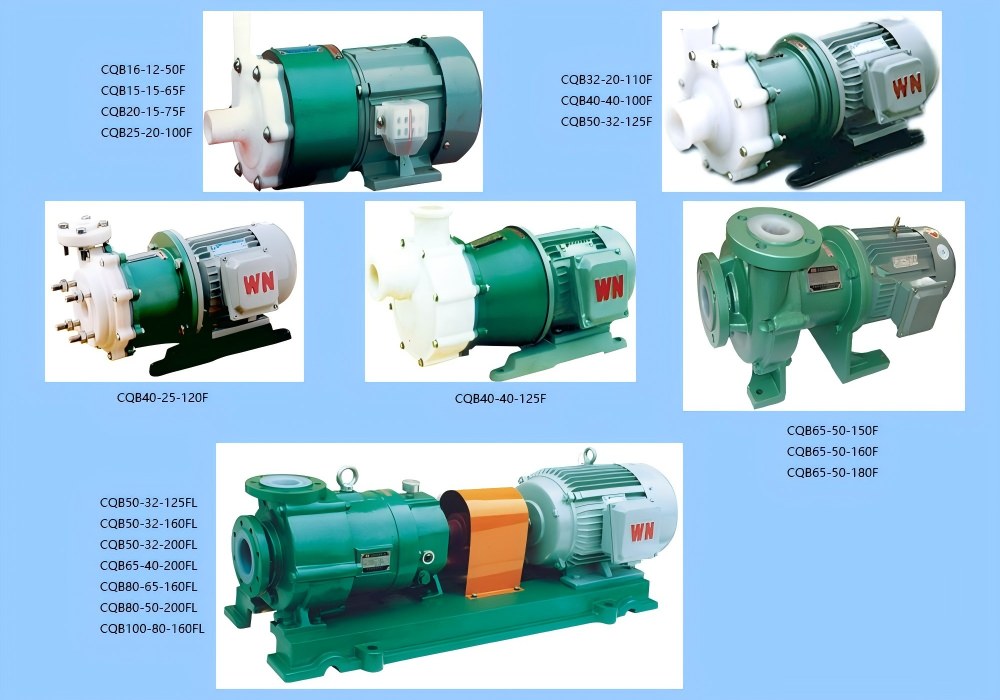

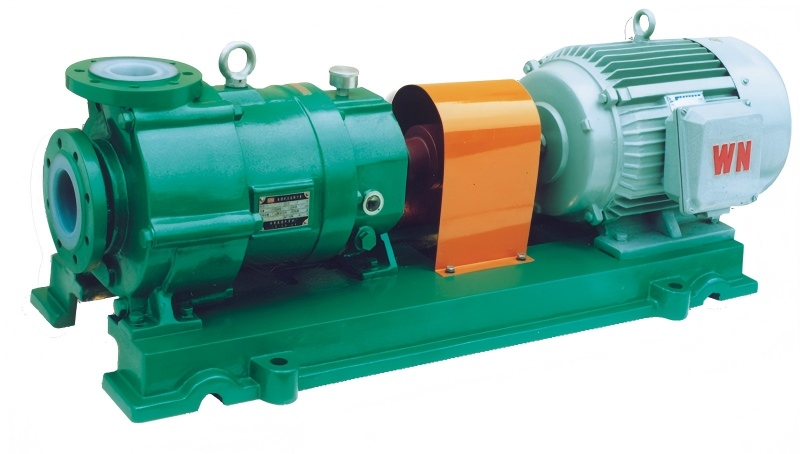

CQB катена из фторпластиковых магнитных насосов
С использованием:
Данный продукт широко используется в химической промышленности, производстве кислот, щелочей, плавильной промышленности, производстве тулия, агрохимии, красителей, лекарств, бумажной промышленности, гальванизации, кислотной промывке, беспроводной связи, оборонной промышленности и т. д. для транспортировки кислот, щелочей, масел, редких и ценных спиртов, ядовитых жидкостей, летучих жидкостей, особенно для транспортировки горючих и взрывоопасных жидкостей. Идеально подходит для использования в производстве печатных плат в электронной промышленности и при изготовлении композитной фольги. Температурный диапазон: -20℃–100℃.
Параметр:
★ Рабочая температура: -20℃ ~ 120℃
★ Расход воды: 3 м³/ч ~ 400 м³/ч
★ Высота потолка: 3,2 м ~ 80 м
Конструкция, предотвращающая протечки:
Отмена осевого зазора, использование магнитной силы для привода, полное устранение проблем с капанием и протечками, полное отсутствие загрязнения рабочей зоны. Благодаря использованию в части насоса фторопластового сплава, он может непрерывно перекачивать кислоты, щелочи, сильные окислители и другие агрессивные среды различной чувствительности, не повреждая их. Он обладает такими преимуществами, как полная герметичность, отсутствие протечек, устойчивость к едким веществам и т.д.
Принцип работы:
В приводном оборудовании статическое уплотнение заменяет динамическое. Используется активный магнит, который непосредственно крепится к оси электродвигателя, полностью закрывая насосную станцию. Благодаря совпадению магнитных сил, приводя в движение рабочее колесо на роторе, оно вращается по кругу. Это обеспечивает такие характеристики, как прочная конструкция, привлекательный внешний вид, малые габариты, низкий уровень шума, безотказная работа, удобство в эксплуатации, безопасность и экономичность.
Конструкция корпуса насоса:
Насос, контактирующий с жидкостью, изготовлен из фторпластика, а корпус – из металла, поэтому он достаточно прочный, чтобы выдерживать вес опорной плиты и противостоять механическим ударам.
Структура и прочее:

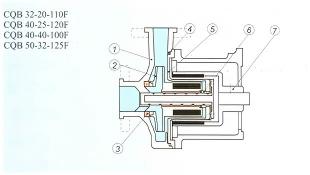

CQB Катена | Ознакомьтесь с подробным введением. |
|
| Корпус насоса | Фторсодержащий пластиковый сплав |
| Защитное кольцо | Фл-латекс/Ф4 |
| Ось | F4 |
| Рабочее колесо | Фторсодержащий пластиковый сплав/Постоянный магнит |
| Главная ось | SiC или Al2O3 |
| стоп-тунт кольцо | SiC или Al2O3 |
| Оболочка изоляции | Фторсодержащий пластмассовый сплав/F46 |
| внешний магнетизм | HT200/Постоянный магнит |
|
| |

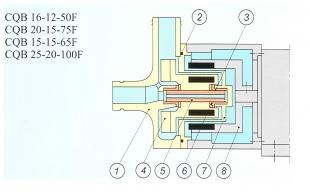

| Ознакомьтесь с подробным введением. |
|
| Корпус насоса | Фторсодержащий пластиковый сплав |
| Рабочее колесо | Фторсодержащий пластиковый сплав/Постоянный магнит |
| Ора-ринг | SiC или Al2O3 |
| Защитное кольцо | Фл-латекс |
| Оболочка изоляции | F46/1Cr18Ni9Ti |
| Ось | Полный F4 |
| внешний магнетизм | HT200/Постоянный магнит |
|
| |

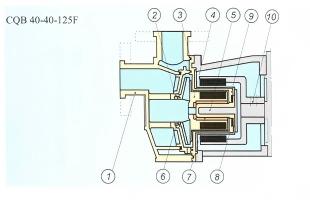

| Ознакомьтесь с подробным введением. |
|
| Корпус насоса | Фторсодержащий пластиковый сплав |
| 副叶轮 | Фторсодержащий пластиковый сплав |
| Защитное кольцо | Фл-латекс |
| Рабочее колесо | Фторсодержащий пластиковый сплав/Постоянный магнит |
| Главная ось | CS+F4 |
| Ора-ринг | SiC или Al2O3 |
| Ось | SiC или Al2O3 |
| Защитное кольцо | Фл-латекс+Ф4 |
| Оболочка изоляции | F46+1Cr18Ni9Ti |
| внешний магнетизм | HT200/тулиевый постоянный магнит |
|
| |

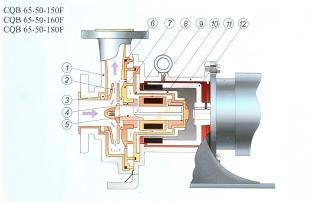

| Ознакомьтесь с подробным введением. |
|
| Корпус насоса | Внутренняя панель F46 |
| Рабочее колесо | Фторсодержащий пластиковый сплав |
| Ора-ринг | SiC или Al2O3 |
| Ось | Полный F4 |
| Главная ось | SiC или Al2O3 |
| Защитное кольцо | Фл-латекс/Ф4 |
| Основание средней оси | Фторсодержащий пластиковый сплав |
| Оболочка изоляции | Фторсодержащий пластиковый сплав |
| Ротор в сборе | F46/Мощный постоянный тулиевый магнит |
| чехол из нержавеющей стали | 1Cr18Ni9Ti |
| Ног | HT200 |
| внешний магнетизм | HT200/тулиевый постоянный магнит |
|
| |
CQB-L Катена | Ознакомьтесь с подробным введением. |
|
| Корпус насоса | Внутренняя панель F46 |
| Рабочее колесо | Фторсодержащий пластиковый сплав |
| Гайка рабочего колеса | Полный F4 |
| Ора-ринг | SiC или Al2O3 |
| Защитное кольцо | Фл-латекс |
| Крышка насоса | Внутренняя панель F46 |
| Оболочка изоляции | F46/Усиленная оболочка |
| Ротор в сборе | F46/Мощный постоянный тулиевый магнит |
| Главная ось | SiC или Al2O3 |
| внешний магнетизм | HT200/Мощный постоянный тулиевый магнит |
| Ног | HT200 |
|
Значение номера модели:
CQB50-32-125FL (A) | CQB | Имеется в виду, что магнитная сила, приводящая в движение сердечный насос, влияет на его работу. | F | Это означает, что материал представляет собой фторсодержащий пластиковый металлический сплав. | 50 | Это означает, что диаметр входного отверстия насоса составляет 50 мм. | L | Это означает, что для длинной опоры требуется масштабная доска. | 32 | Средний диаметр выходного отверстия насоса составляет 32 мм. | A | Означает переделывать или обновлять, изменять продукт. | 125 | Это означает, что диаметр круглого листа составляет 125 мм. | | |
|
Номер модели и параметры:
Номер модели | Поток | Поднимай зуд | НПШ | Преподобный | Диаметр входного отверстия | Выход-диа | Использование температуры | Мощность электродвигателя | (м3/ч) | (м) | (м) | (об/мин) | (мм) | (мм) | (℃) | (кВт) | CQB16-12-50F | 0,6 | 2 | 9 | 2900 | Φ16 | Φ12 | <80 | 25 Вт | CQB15-15-65F | 0,8 | 3.2 | 6 | 2900 | Φ15 | Φ15 | <80 | 180 Вт | CQB20-15-75F | 1.6 | 7 | 6 | 2900 | Φ20 | Φ15 | <80 | 180 Вт | CQB25-20-100F | 2.5 | 10.5 | 6 | 2900 | Φ25 | Φ20 | <80 | 370 Вт | CQB32-20-110F | 5.5 | 13 | 6 | 2900 | Φ32 | Φ20 | <80 | 550 Вт | CQB40-25-120F | 6.3 | 15 | 5 | 2900 | Φ40 | Φ25 | <80 | 750 Вт | CQB40-40-100F | 6 | 11 | 5 | 2900 | Φ40 | Φ40 | <80 | 550 Вт | CQB40-40-125F | 6.5 | 17.5 | 3.7 | 2900 | Φ40 | Φ40 | <80 | 1.1 | CQB50-32-125F | 12 | 20 | 3.5 | 2900 | Φ50 | Φ32 | <100 | 1.5 | CQB50-32-125FA | 12.5 | 20 | 3.5 | 2900 | Φ50 | Φ32 | <100 | 2.2 | CQB50-32-160FA | 12.5 | 32 | 3.5 | 2900 | Φ50 | Φ32 | <100 | 4 | CQB50-32-200FA | 12.5 | 50 | 3.5 | 2900 | Φ50 | Φ32 | <100 | 7.5 | CQB65-50-150F | 20 | 25 | 4 | 2900 | Φ65 | Φ50 | <100 | 4 | CQB65-50-160F | 17.5 | 32 | 4 | 2900 | Φ65 | Φ50 | <100 | 4 | CQB65-50-180F | 8 | 38 | 4 | 2900 | Φ65 | Φ50 | <100 | 5.5 | CQB65-50-160FL | 25 | 32 | 4 | 2900 | Φ65 | Φ50 | <100 | 7.5 | CQB65-40-200FA | 25 | 50 | 4 | 2900 | Φ65 | Φ40 | <100 | 11 | CQB80-65-160FA | 50 | 32 | 4 | 2900 | Φ80 | Φ65 | <100 | 11 | CQB80-50-200FA | 50 | 50 | 4 | 2900 | Φ80 | Φ50 | <100 | 18.5 | CQB100-80-160FL | 100 | 32 | 4 | 2900 | Φ100 | Φ80 | <100 | 18.5 | Если необходимые вам параметры выходят за рамки данной таблицы, наша компания может внести корректировки в соответствии с вашим запросом. Ваши потребности — наша цель! |
|

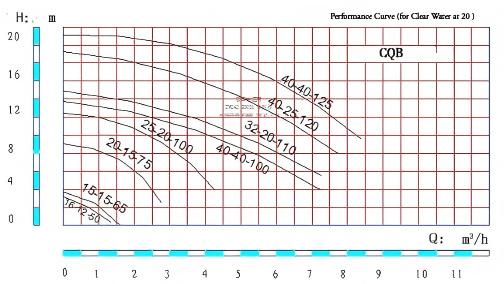

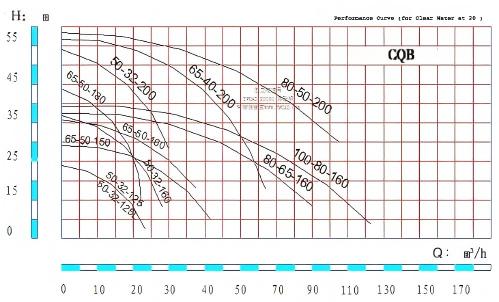

Кривая производительности:
