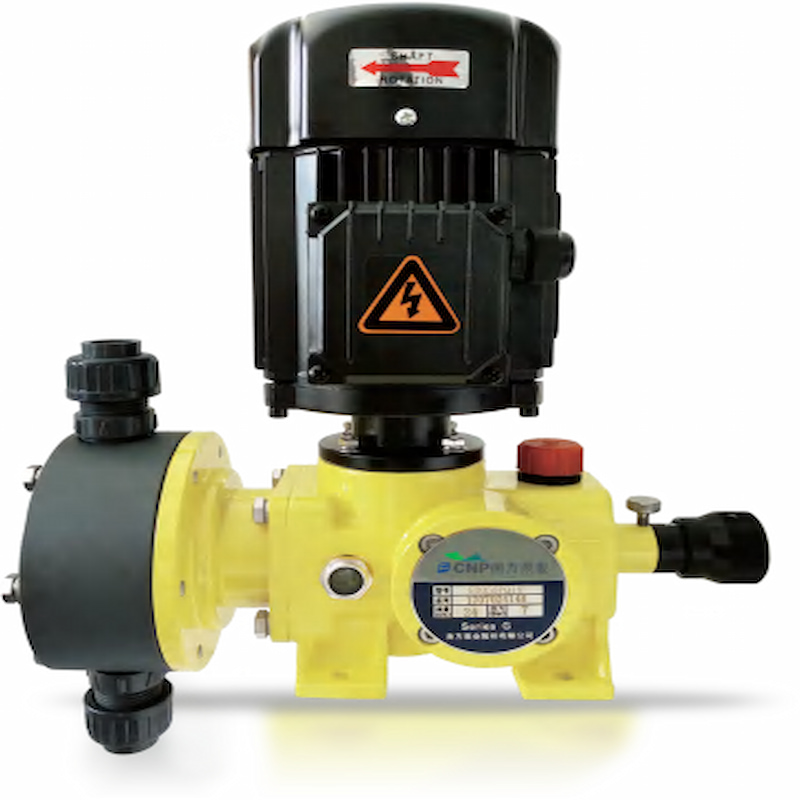

Механический мембранный дозирующий насос серии GD

Механический мембранный дозирующий насос серии GD

Основные эксплуатационные параметры

Максимальный расход: 135 л/ч

Максимальное давление нагнетания: 10 бар

Точность измерения установившегося расхода ±1%

Высота подъема всасывания может достигать 2 м водяного столба.

Максимальное давление на входе: 2 бар

Температура окружающей среды до +40℃

Основные характеристики

Конец привода

Имеет надежную двухкулачковую конструкцию, пригодную для различных тяжелых условий работы, низкий уровень шума, простую разборку и удобное обслуживание.

Смазка в масляной ванне, длительный срок службы компонентов привода.

Высокоточная червячная передача и червячная технология, стабильная работа.

Регулирование расхода может осуществляться в состоянии останова или работы.

Гидравлический конец

Диафрагма с механическим приводом имеет многослойную композитную структуру из ПТФЭ и эластичной резины, отличается герметичностью и долговечностью.

Со стороны материала защитная мембрана отсутствует, что обеспечивает удобство прохождения материала.

Доступны различные материалы головки насоса, такие как ПВХ, ПВДФ, нержавеющая сталь 316SS, подходящие для транспортировки различных материалов.

Самоочищающаяся конструкция одностороннего клапана обеспечивает простоту обслуживания.

Поток

Режим управления

Электропитание: трехфазное 380 В, однофазное 220 В, трехфазное 220 В и т. д., 50Н2, 60 Гц (опционально двигатель 60 Гц, номинальный расход увеличивается на 20%).

Ручное управление, регулировка расхода с помощью механизма ручной регулировки.

Частотное управление. Необходимо выбрать двигатель с переменной частотой и настроить инвертор для достижения регулировки расхода с переменной частотой.

Примечание: Настроенный инвертор должен иметь функции векторного управления и повторной резки.

Основные области применения

Охрана окружающей среды, нефтехимия, химия, нефтепереработка, электроэнергетика, металлургия, медицина, пищевая промышленность, водоочистка и другие отрасли.

Тяжелые аксессуары

Дополнительные аксессуары, такие как: фильтр, калибровочная колонка, предохранительный клапан, обратный клапан, демпфер пульсаций и т. д.

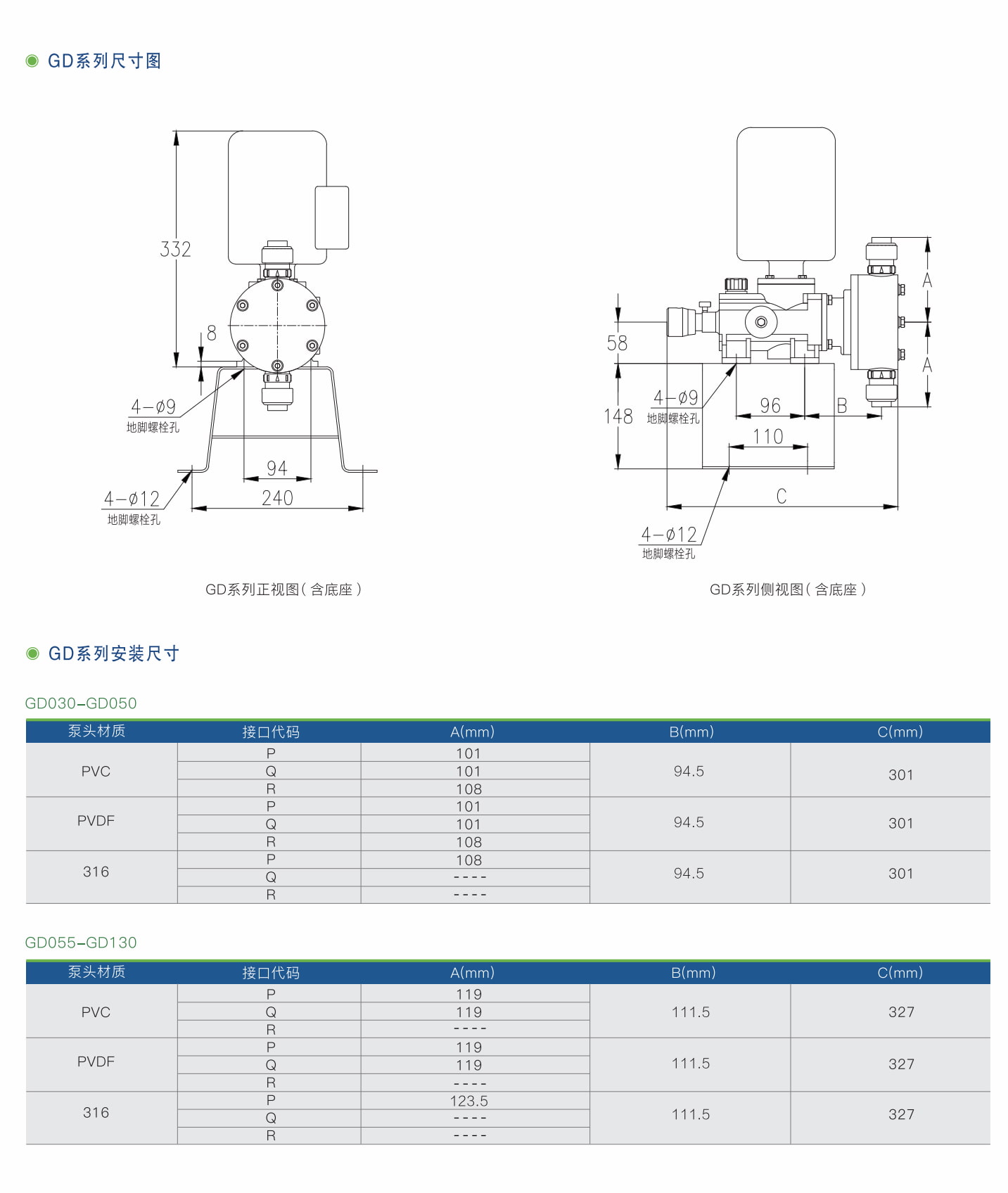

Материал головки насоса GD030, GD050 из ПВХ. Насос с кодом интерфейса R оснащен инъекционной одеждой, нижним отсеком, весами и 6 метрами шланга с насосом-дозатором.
