В волне строительства новых энергетических систем
Если мы скажем, что гидроаккумулирующие электростанции — это...
«Старший брат» в секторе хранения энергии
Итак, что же насчет крупномасштабного, долговременного физического хранения энергии?
Накопление энергии сжатого воздуха
Именно эти «перспективные технологии» стали ключевым элементом энергетического перехода.
В последнее время на телеканале CCTV широко транслируются документальные фильмы, такие как «Чудо Китая» и «За пределами: подземные энергетические жилы». В фильме показана первая в мире электростанция с системой хранения энергии на сжатом воздухе мощностью 300 МВт, получившая название «суперэкологичный энергонакопитель», установившая три мировых рекорда по мощности одного блока, масштабу хранения энергии и эффективности преобразования. В ней достигнуто 100% отечественное производство ключевого оборудования и продукции для использования в дальнем космосе, что делает её знаковым проектом в энергетическом переходе Китая.
Компания LEO Pump Industry, являясь основным поставщиком насосного оборудования для этого важнейшего национального инфраструктурного проекта, предлагает комплексные решения, включая циркуляционные насосы, насосы для подпитки воды и вспомогательные насосы, охватывающие все потребности в транспортировке жидкостей в системах охлаждения электростанций, системах подпитки воды и дренажных системах. Эти эффективные, интеллектуальные и надежные решения, разработанные с учетом индивидуальных потребностей, позволяют успешно реализовывать проекты мирового класса в области хранения энергии.
контекст проекта
Город Инчэн в провинции Хубэй процветал благодаря своей соляной промышленности. Более 500 лет назад сильные дожди прорвали скальные слои горы Туаньшань, превратив этот район в известную на всю страну «Соляную столицу и Соляное море».
Инчэн, один из крупнейших в Китае регионов по добыче соли, разработал более 40 миллионов кубических метров соляных пещер под землей — это эквивалентно внутреннему объему 50 авианосцев класса «Фуцзянь»!

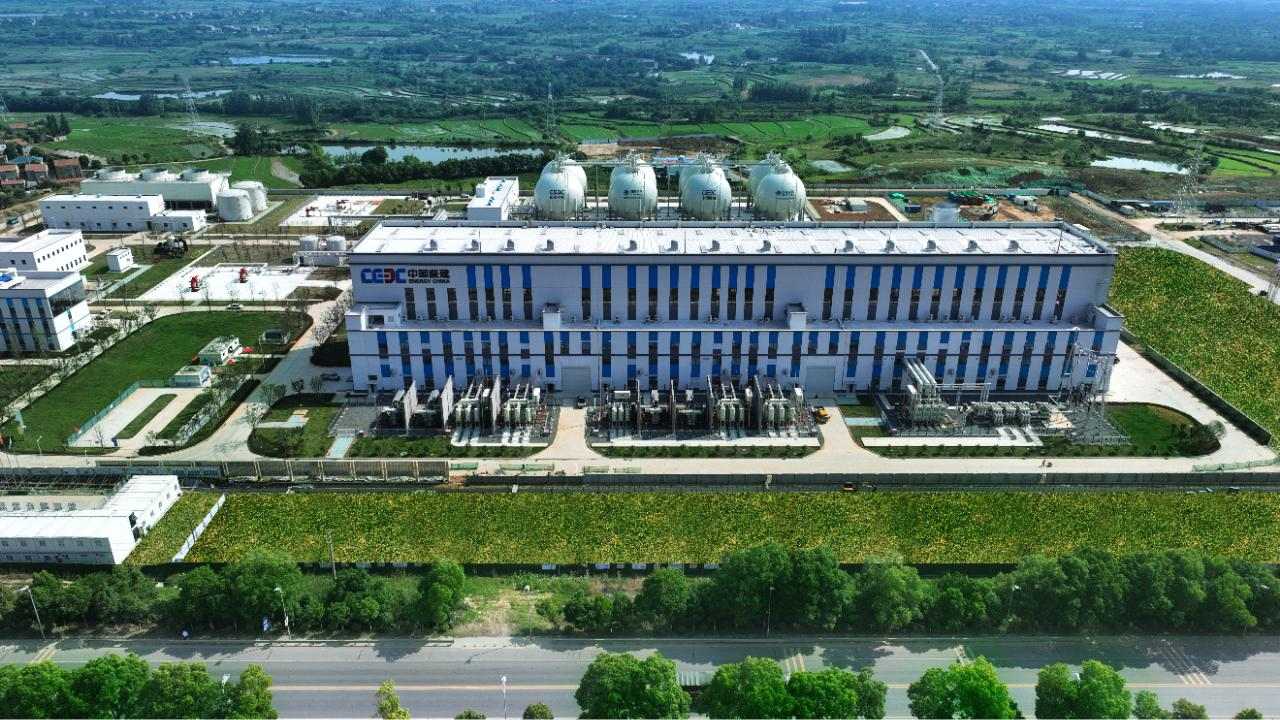

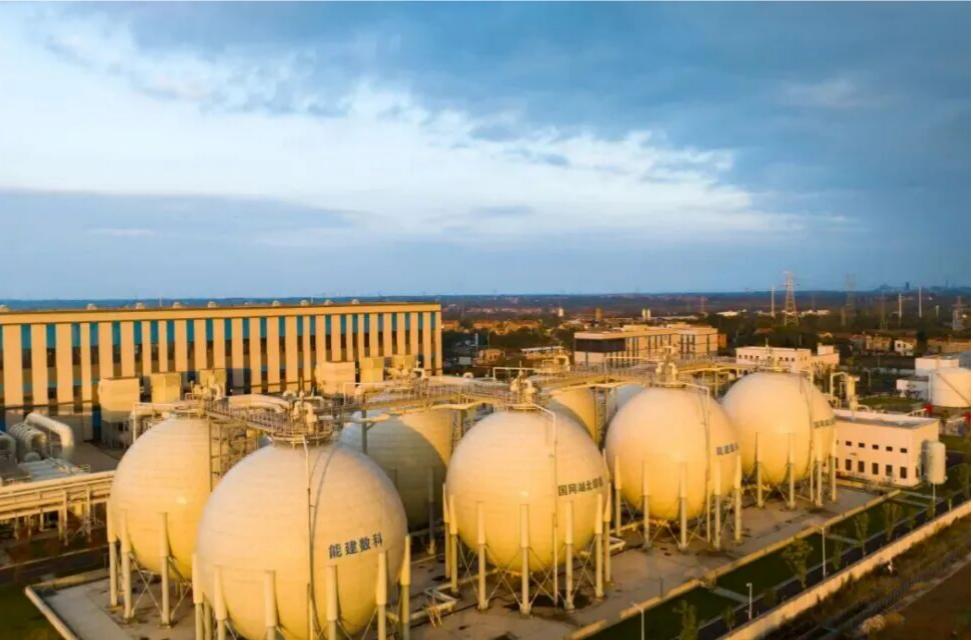

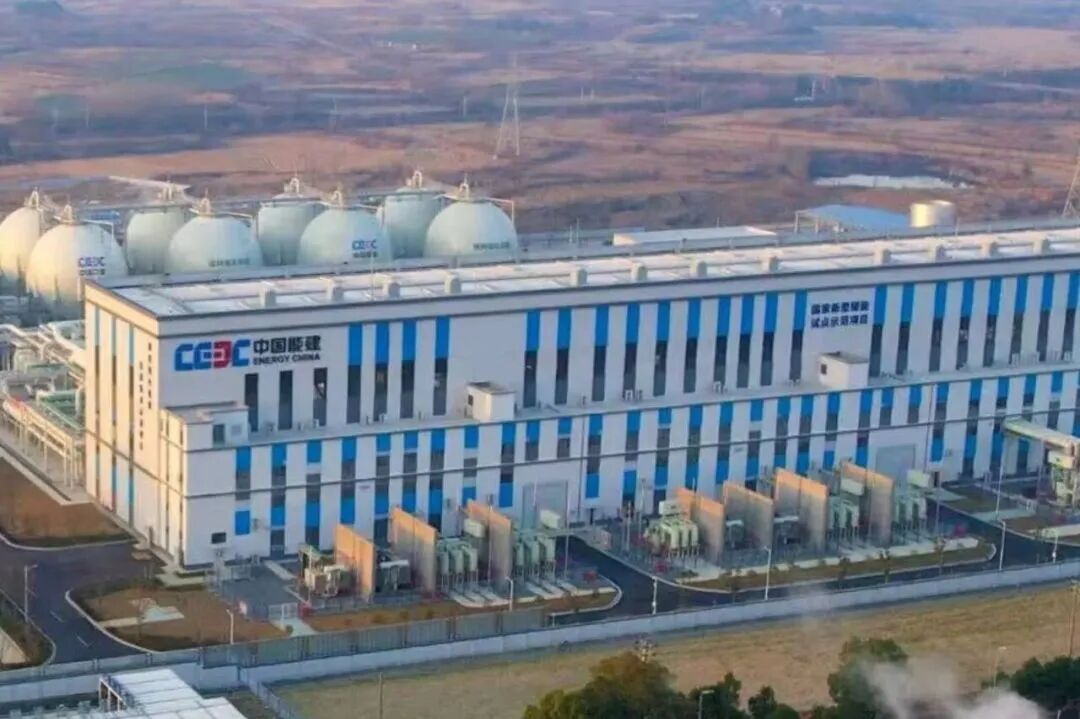

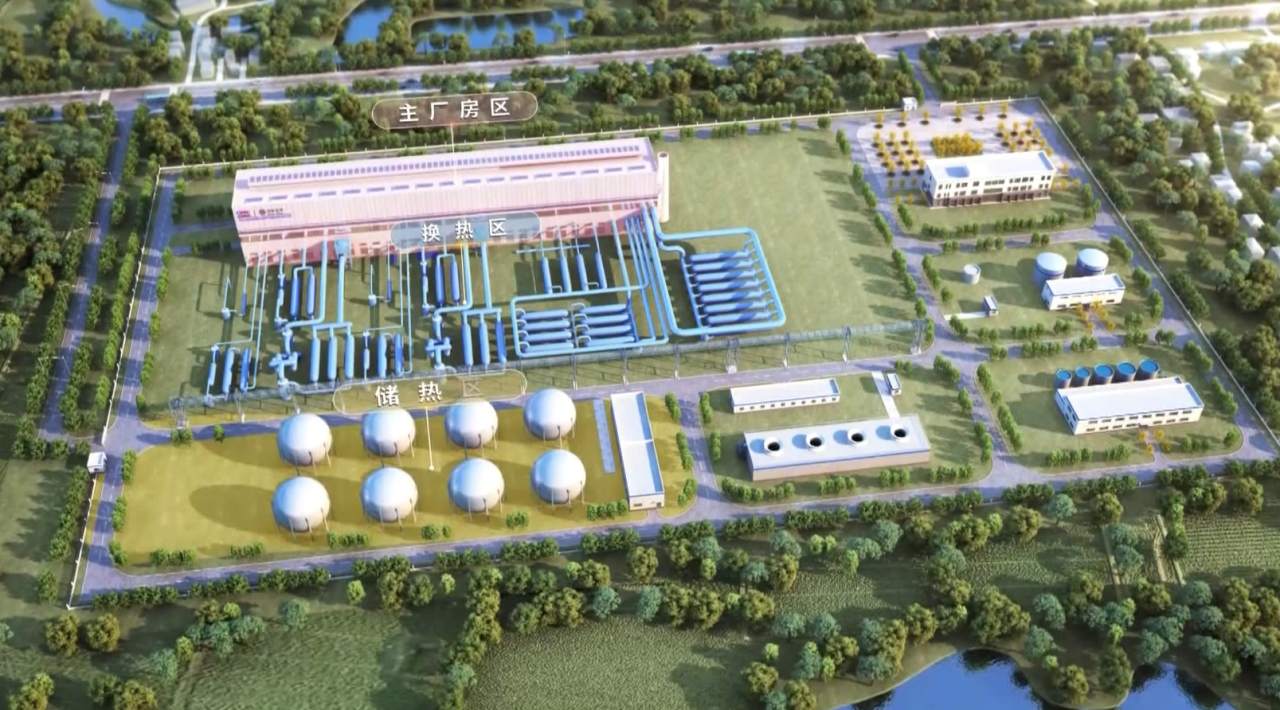

Электростанция в Ичэне, оснащенная системой хранения энергии на основе сжатого воздуха мощностью 300 МВт. В провинции Хубэй подземные соляные пещеры заброшенных соляных шахт используются в качестве хранилищ газа. В периоды низкого спроса на электроэнергию система приводит в действие компрессоры для сжатия и хранения воздуха; в периоды пикового спроса воздух под высоким давлением выпускается для привода турбин-расширителей, используемых для выработки электроэнергии. Весь процесс не требует сжигания ископаемого топлива, что позволяет достичь действительно нулевых выбросов углерода.
Эта «пневматическая батарея» обладает емкостью 1500 мегаватт-часов и эффективностью преобразования системы около 70%. Она может выполнять цикл хранения энергии в течение 8 часов, после чего... цикл выпуска 5 часов в деньВырабатывая около 500 миллионов киловатт-часов электроэнергии в год, что эквивалентно экономии более 150 000 тонн стандартного угля.и достаточен для удовлетворения годовых потребностей в электроэнергии примерно 250 000 домохозяйств.
В этой обширной и сложной системе циркуляция охлаждающей воды служит жизненно важным элементом, обеспечивающим стабильную работу систем аккумулирования энергии сжатия и теплообмена, что делает компанию LEO Pump Industry надежным хранителем этой важнейшей инфраструктуры.
Проблемы проекта
Для проекта мирового класса «Нэнчу №1» предъявляются строгие технические требования. Система циркуляции охлаждающей воды при высоких и низких температурах.
①Чрезвычайно широкий диапазон регулировки нагрузки:
Частое переключение между режимами сжатия и выработки электроэнергии требует от циркуляционного насоса стабильной и эффективной работы во всем номинальном диапазоне расхода от 50% до 150%, при этом предотвращая перегрузку или перегрев двигателя. Это создает значительные проблемы как для гидравлической модели, так и для согласования мощности насоса.
② Специализированная адаптация насоса для работы в условиях высоких температур:
Для работы системы теплоаккумулирования и теплообмена в рамках проекта требуется подача циркулирующей воды высокой температуры, что обуславливает наличие у поставщиков передовых знаний в области высокотемпературных тепловых насосов и возможности разработки решений, адаптированных под специфические технологические процессы.
③ Требования к индивидуальной настройке, обеспечивающие высокую надежность:
Будучи первой в мире интегрированной инженерной системой, это оборудование должно безопасно работать в течение длительных периодов времени на открытом воздухе в условиях перепадов температур, будучи при этом оснащено высокоавтоматизированными системами частотно-регулируемого управления и интеллектуальными системами мониторинга, которые беспрепятственно интегрируются с сетью распределенных систем управления (DCS) электростанции.
④ Инженерные сложности, возникающие из-за крайне сжатых сроков поставки.
Всего за два месяца с момента подписания контракта до поставки проект потребовал завершения полного комплекса технологических процессов, включая литье и сварку специализированных материалов, интеграцию высоковольтной системы преобразования частоты 10 кВ и всесторонние заводские испытания, что стало проверкой возможностей производителя по быстрому реагированию на все этапы проекта и стандартов контроля качества.
Решение LEO

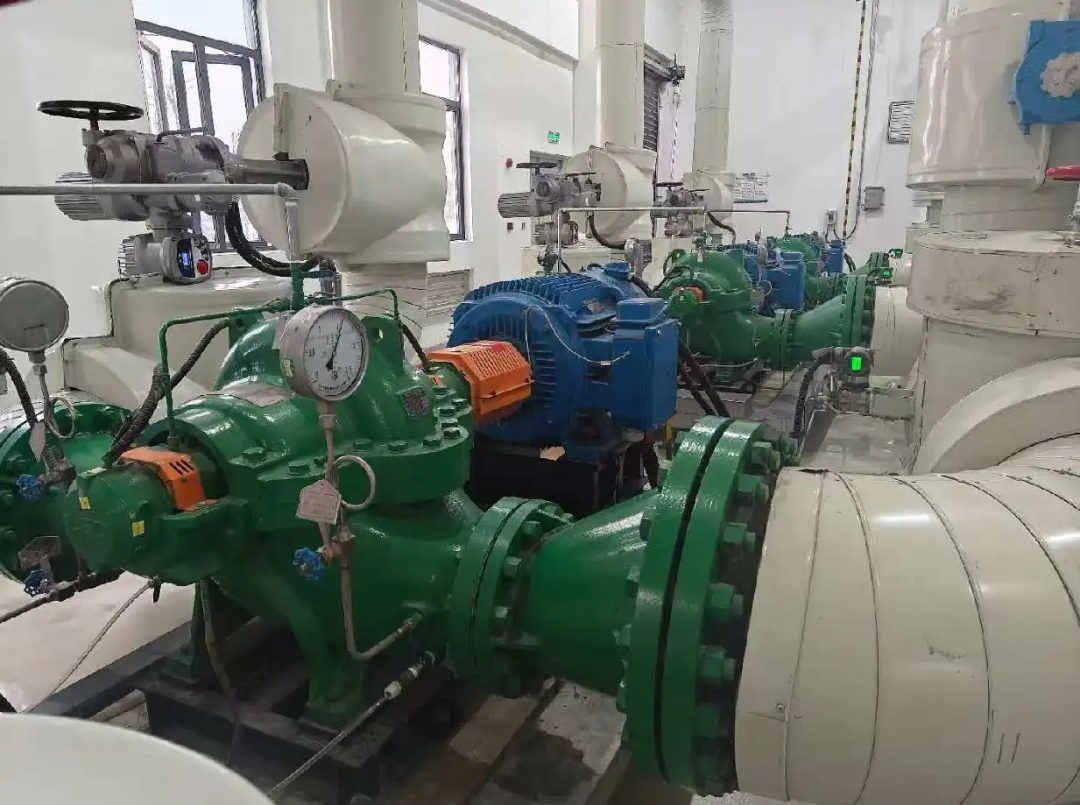

LEO является одним из ведущих поставщиков циркуляционные насосы охлаждающей воды Компания LEO, занимающая доминирующее положение в отрасли, специализируется на проектировании и обслуживании крупных тепловых электростанций в Китае. Для этого проекта, опираясь на почти 70-летний технический опыт в разработке специализированных насосных решений для крупных электростанций, компания LEO разработала комплексный набор циркуляционных водяных насосов для высоких и низких температур, специально адаптированных для электростанции «Нэнчу №1».
①Углубление внедрения высокоэффективных и энергосберегающих технологий:

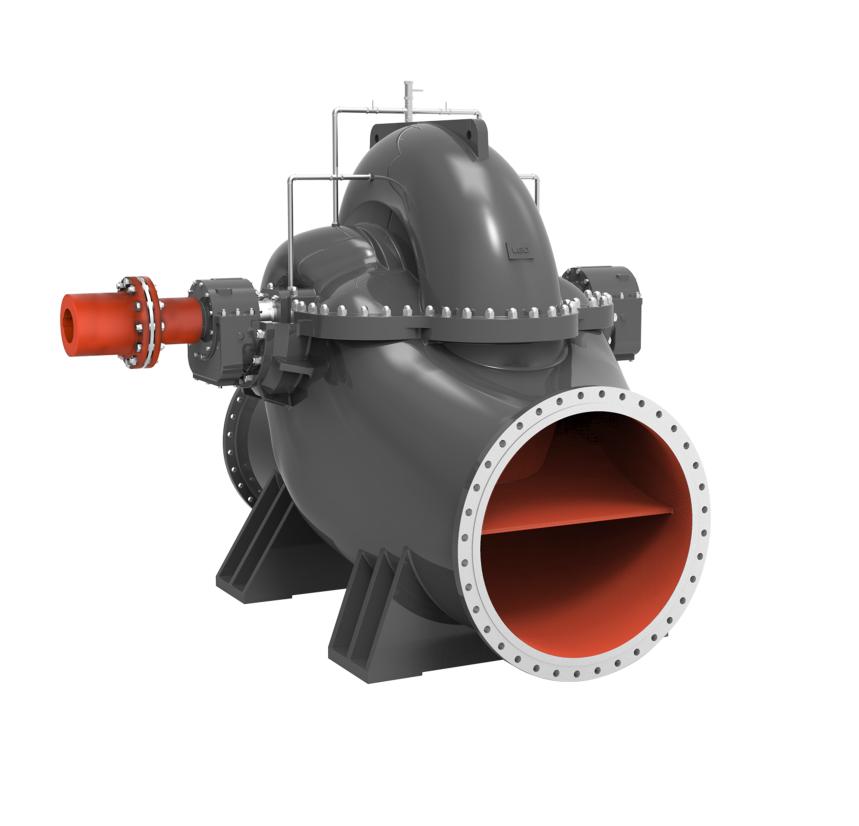

Компания LIO поставила проекту Yingsheng одноступенчатые сейсмостойкие модули серий GSX и GSE. центробежные насосы с двойным всасываниемЭти продукты получили национальный сертификат энергоэффективности 1-го класса и основаны на ключевых технологических преимуществах, отмеченных второй премией Национальной премии за научно-технический прогресс Китая. Благодаря гидравлическому КПД, превышающему 90%, они обеспечивают на 3–5% большую экономию энергии по сравнению с традиционными моделями насосов.
Данная серия изделий обеспечивает более широкий диапазон высокоэффективной работы благодаря оптимизированной конструкции каналов потока и структуре рабочего колеса, позволяя регулировать нагрузку в диапазоне 50–150% от номинального расхода, сохраняя при этом стабильную работу при переходах между режимами сжатия и выработки электроэнергии.
② Работа при высоких температурах:
Для работы в системах теплоаккумулирования и теплообмена при высоких температурах компания LEO установила три высокотемпературных циркуляционных насоса DSR, специально разработанных для экстремальных температурных условий. Эти насосы работают при температуре 181°C, имеют номинальный расход 1195 м³/ч и напор 45 м, приводимые в действие системой частотно-регулируемого привода с передаточным отношением 1:1.
③Интеллектуальное управление:
ЛЕО Компания поставляет не только сам насосный агрегат, но и полный комплект контрольно-измерительных приборов и систем управления.Благодаря использованию высоковольтного преобразователя частоты на 10 кВ и шкафа управления низковольтным преобразователем частоты на 380 В достигается интеллектуальная бесступенчатая регулировка скорости насосов.
Кроме того, в критически важных местах насосного узла установлены датчики, такие как термостойкие термисторы и вибродатчики, что позволяет осуществлять комплексный мониторинг температуры подшипников, вибрации и давления в режиме реального времени. Эти системы полностью интегрированы в общезаводскую систему DCS, обеспечивая истинную «автономную работу с минимальным количеством персонала, необходимого для осмотра».
Компания LEO также интегрировала в оборудование платформу мониторинга состояния насосов. Используя анализ данных на основе искусственного интеллекта, эта платформа обеспечивает раннее предупреждение о неисправностях, автоматически генерирует отчеты о диагностике системы, предоставляет всестороннюю поддержку данных для оптимизации энергоэффективности и снижает эксплуатационные расходы на 30%.
④ Быстрая доставка:
Для соблюдения жесткого двухмесячного срока поставки компания LEO Pump Industry применила цифровой подход к совместному производству, успешно завершив критически важные процессы, включая изготовление на заказ крупных двухвсасывающих насосов и сварку специальных материалов, с исключительным качеством, тем самым пройдя строгие испытания, необходимые для первого в мире проекта интегрированной насосной системы.
Поток навстречу будущему
Благодаря подключению к сети "Нэнчу №1" на полную мощность, насосная установка LEO работает круглосуточно над подземной соляной пещерой, обеспечивая безопасную и эффективную работу этого "суперэкологичного энергоблока".
С момента ввода в эксплуатацию, Насосная установка LEO неизменно демонстрирует высокую надежность, безотказно удовлетворяя потребности электростанции в охлаждении и водоснабжении, включая систему аккумулирования сжатой энергии и систему аккумулирования/передачи тепла. Таким образом, обеспечивается надежная гидродинамическая поддержка для достижения 70% эффективности преобразования энергии в проекте «Накопитель энергии № 1», что делает его эталоном мирового класса в области хранения энергии.
Компания LEO Pump Industry, являясь основным поставщиком оборудования для первой в мире электростанции мощностью 300 МВт, использующей технологию хранения энергии сжатого воздуха без сжигания топлива, в очередной раз продемонстрировала свой технический опыт и репутацию бренда в области передовых систем хранения энергии и электроснабжения.
Благодаря тщательному мастерству и неизменной надежности, от традиционных циркуляционных насосов для тепловых электростанций до основного вспомогательного оборудования для современных систем хранения энергии, компания LEO Pump Industry неизменно уделяет особое внимание эффективной транспортировке и точному управлению энергетическими жидкостями. В ответ на новую интегрированную энергетическую среду, охватывающую генерацию, сети, нагрузку и хранение, Leo продолжит вносить свой вклад, предлагая эффективные и надежные интеллектуальные решения для работы с жидкостями, поддерживая глобальный переход к зеленой энергетике и стратегию Китая по сокращению выбросов углерода до двух источников.
