Основные технические характеристики вертикального многоступенчатого центробежного насоса серии Movitec VF

Обзор продукта

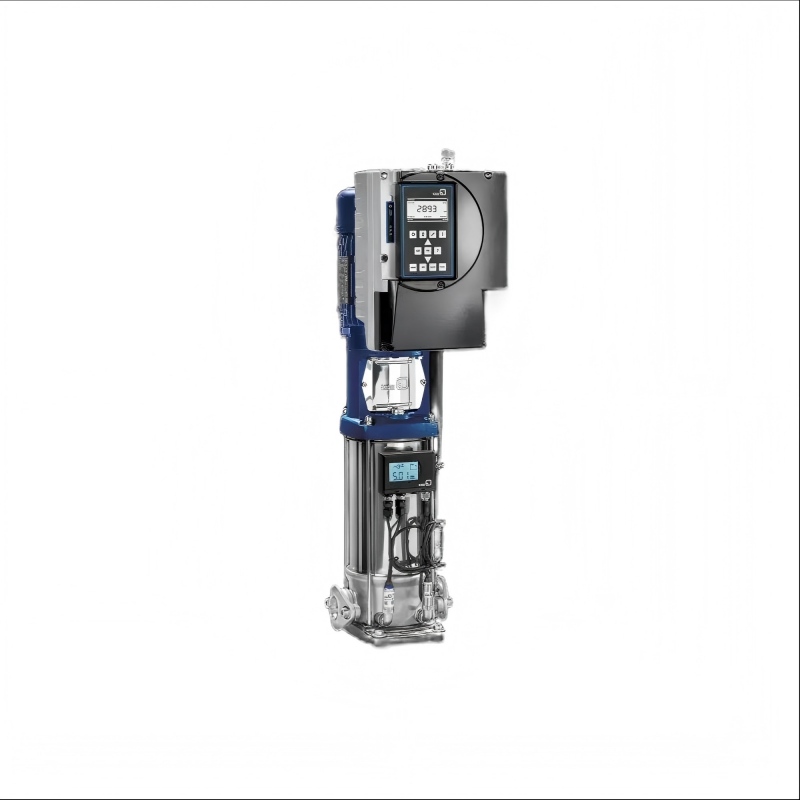

Эта вертикальная многоступенчатая центробежный насос высокого давления Насос имеет сегментированную конструкцию с концентрическими всасывающим и нагнетательным патрубками одинакового номинального диаметра (трубчатая конфигурация) и работает в режиме прямого привода. Он оснащен синхронным реактивным двигателем KSB SuPremE без магнитов (класс энергоэффективности IE4/IE5 согласно стандарту IEC TS 60034-30-2:2016), за исключением модели мощностью 0,55 кВт/0,75 кВт со скоростью вращения 1500 об/мин, в которой используются постоянные магниты. Насос приводится в движение системой управления скоростью KSB PumpDrive 2 или KSB PumpDrive 2 Eco с бесроторным энкодером положения. Точки крепления соответствуют стандартам EN 50347, а габариты корпуса — спецификациям DIN V 42673 (07-2011). Версия с классом защиты ATEX доступна по запросу.

Центробежный вертикальный многоступенчатый насос Movitec серии VF T

Основные технические характеристики

1.Схемы внешнего вида и структуры изделия

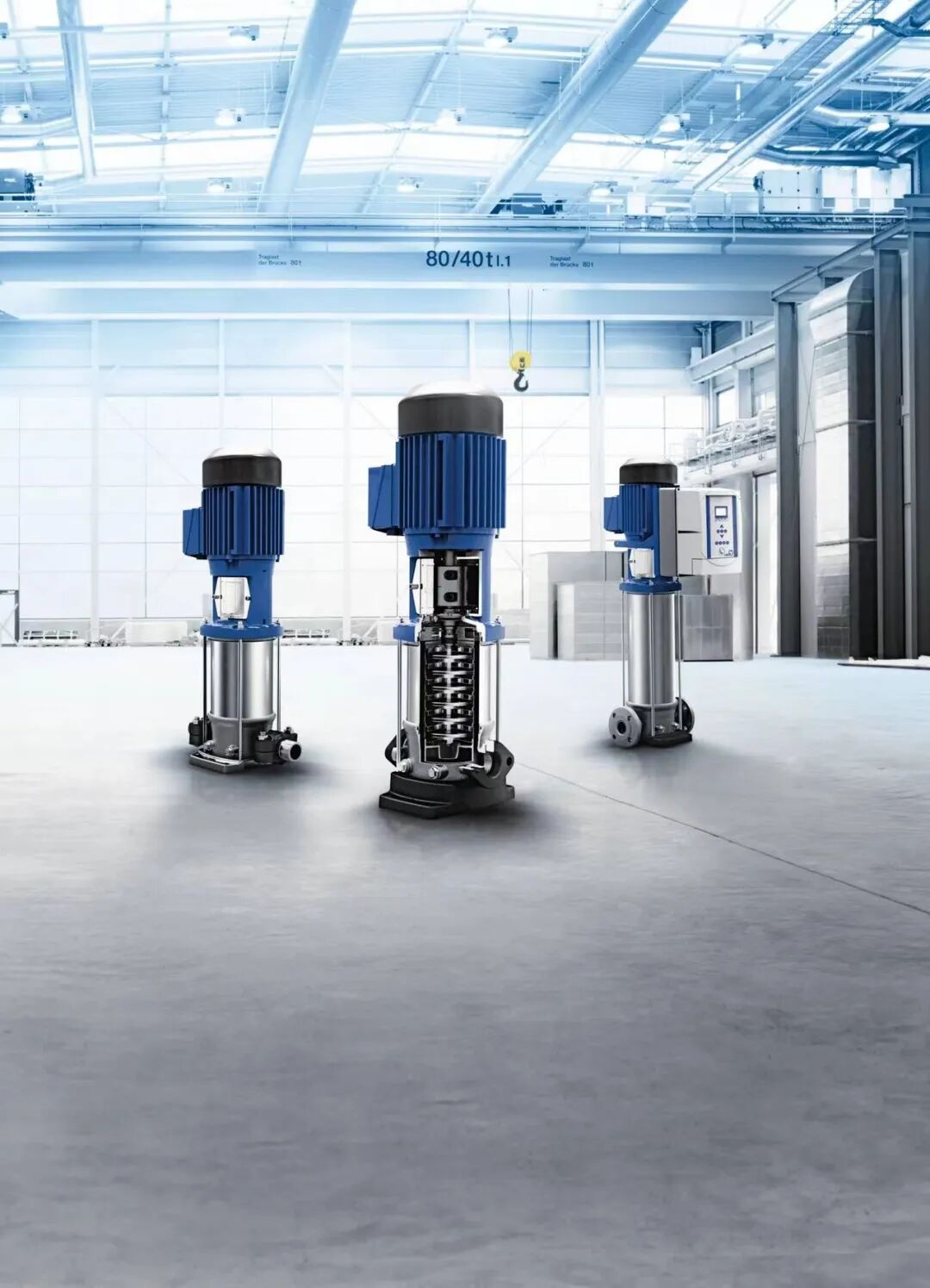

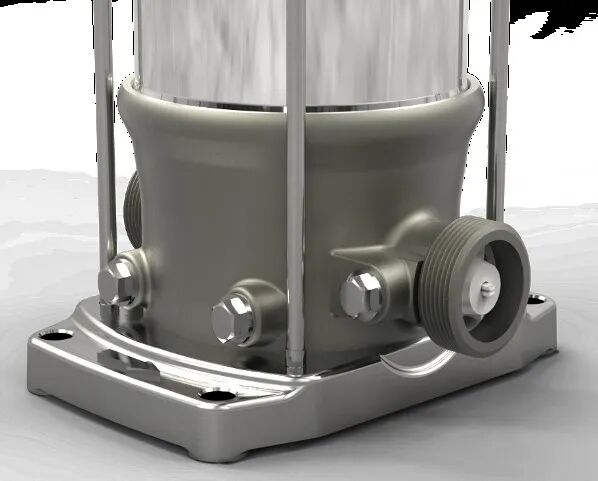

                                                                      дизайн экстерьера Movitec

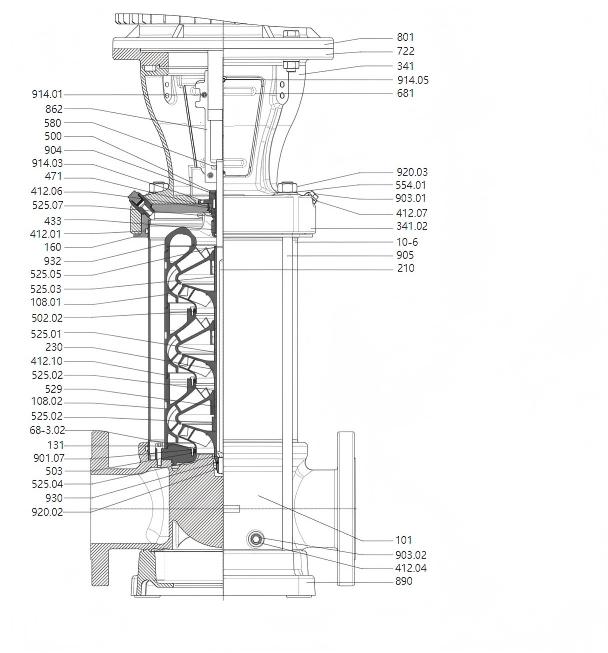

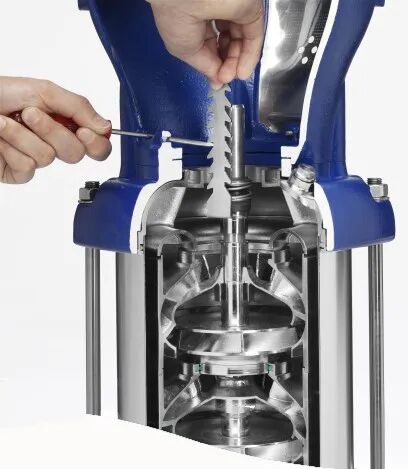

                                                          Схема конструкции Movitec

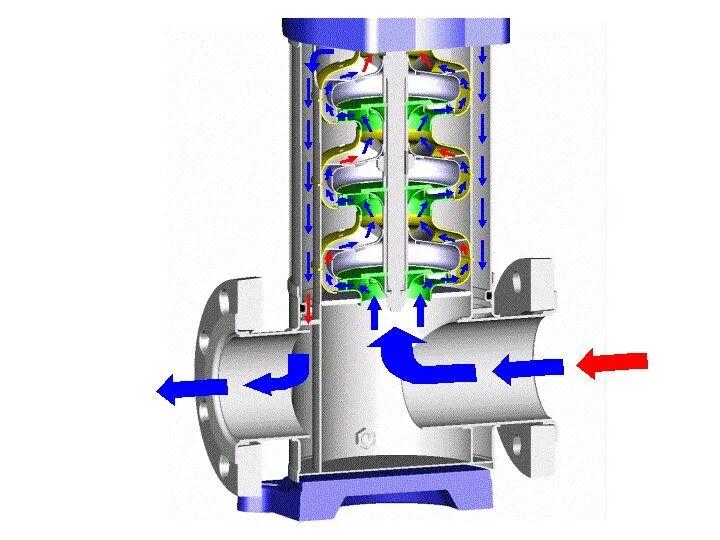

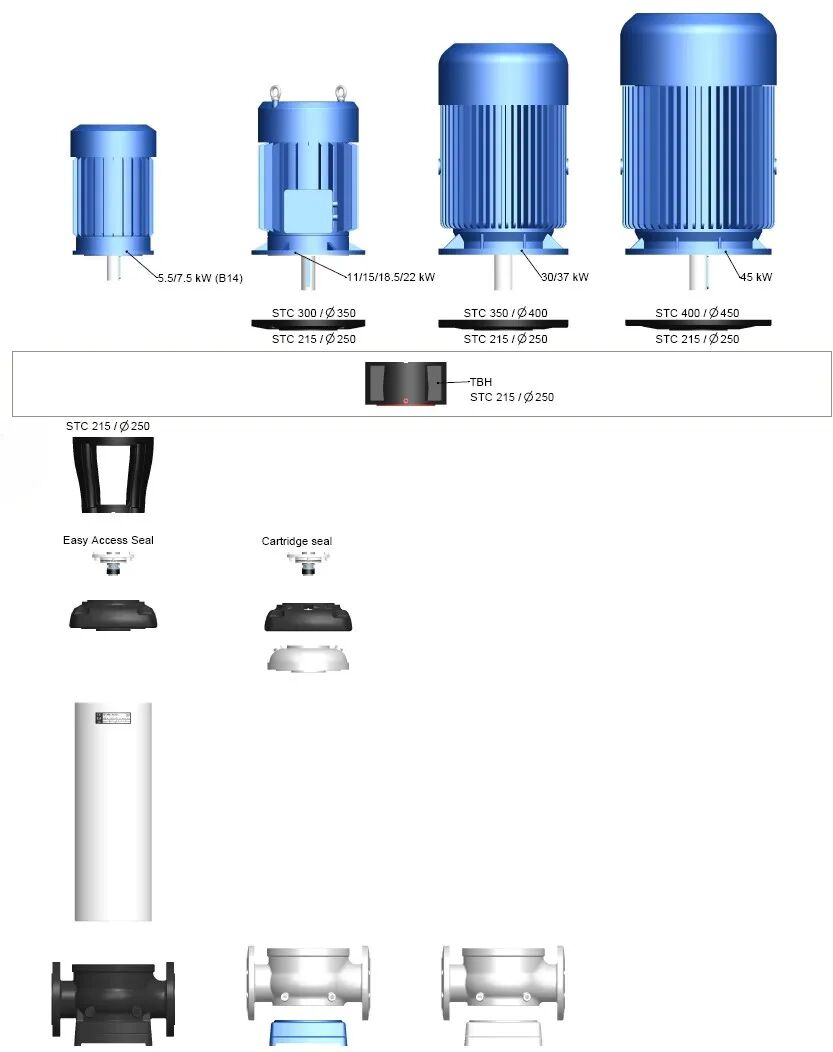

                                                  схема вскрытия

2. Дизайн

Насос Movitec VF имеет модульную конструкцию, включающую в себя, в основном, основание насоса, гидравлические компоненты, крышку выходного патрубка, механическое уплотнение, кронштейн двигателя, переходной фланец и двигатель.

Насосы серии Movitec VF представляют собой многоступенчатые вертикальные центробежные насосы высокого давления без всасывания, с входными и выходными патрубками одинакового номинального диаметра, расположенными в противоположных направлениях.

Характеристики продукта

Он широко используется в промышленности, строительстве, гидротехнике и энергетике.

Широкий выбор материалов, приводных механизмов, соединений и типов уплотнений.

высокая энергоэффективность

высокая надежность и безопасность

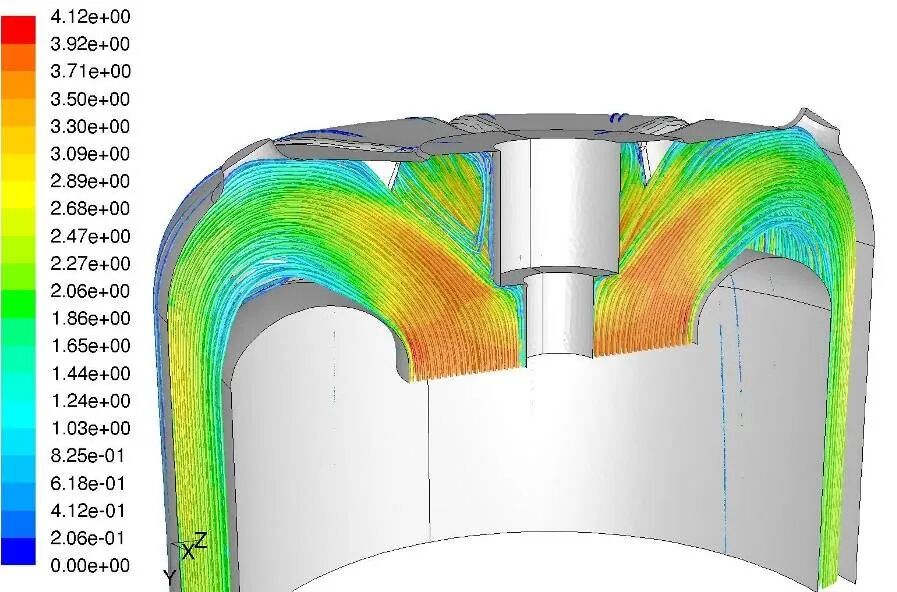

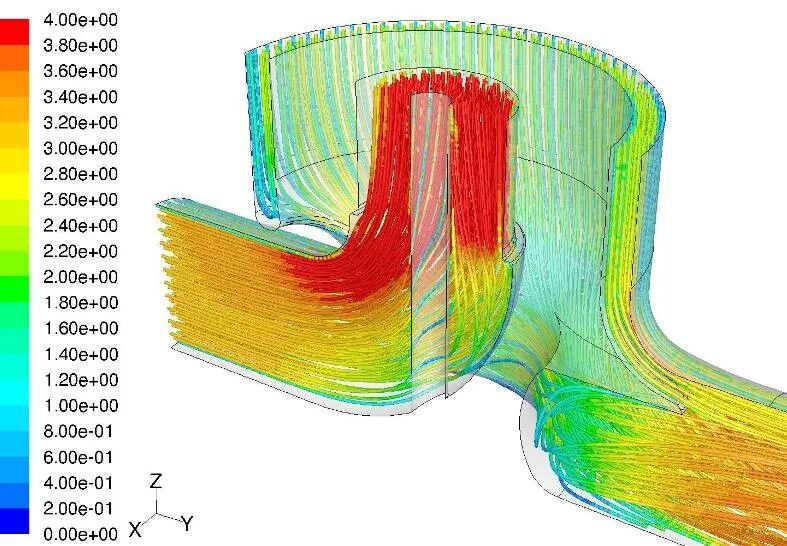

1: Благодаря оптимизации конструкции компонентов насоса и гидравлических систем, насос Movitec VF превосходит конкурирующие продукты по эффективности и конкурентоспособному значению NPSHr, обеспечивая клиентам повышенную стабильность работы.

2: Все компоненты, контактирующие с жидкостью, изготовлены из нержавеющей стали, что увеличивает срок службы насоса и повышает безопасность перекачиваемой среды.

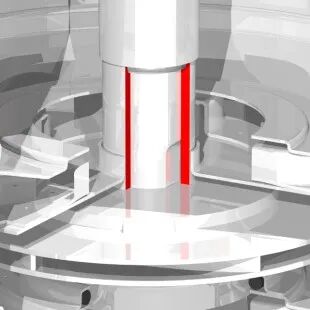

3: Вал насоса с двумя плоскими поверхностями обеспечивает оптимизированную передачу крутящего момента. Количество циклов пуска-остановки в минуту не ограничено конструкцией корпуса насоса. Подходит для работы в жестких условиях эксплуатации.

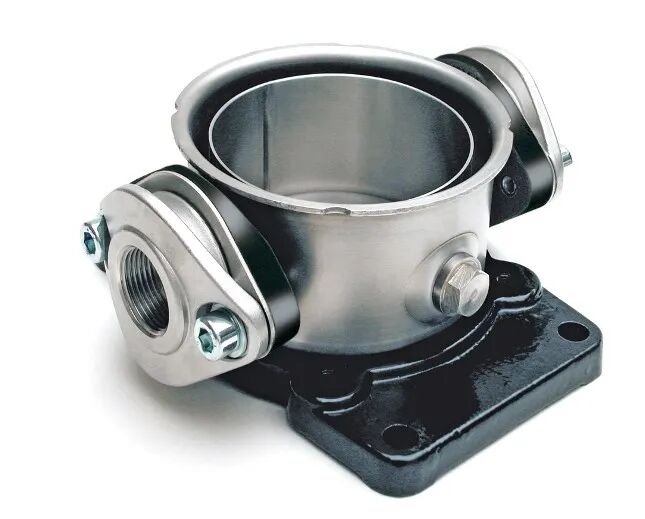

4. На входной и выходной сторонах корпуса насоса Movitec VF имеются два сливных болта, которые позволяют полностью слить рабочую среду из нижней части корпуса насоса, а также могут использоваться в качестве обводного трубопровода. Это обеспечивает простоту обслуживания и высокую надежность.

5: Movitec VF поставляется со стандартным механическим уплотнением Easy Access, представляющим собой разновидность неуравновешенного сильфонного уплотнения. Если мощность приводного блока превышает 5,5 кВт, разборку двигателя не требуется.

6: Высокоэффективный двигатель IEC (IE3) компании KSB обеспечивает экономию энергии на 3,5% по сравнению с моделями EFF2 или IE2.

7. Насос Movitec VF оснащен самосмазывающимися подшипниками скольжения из карбида вольфрама, износостойким корпусом и герметичными уплотнительными кольцами, что обеспечивает повышенную надежность и долговечность.

8. Все компоненты импортируются с голландского завода KSB в Европе, что гарантирует клиентам использование высококачественных материалов и мастерство изготовления.

Выберите товар

Максимальный расход воды в верхнем ряду: 192 м³/ч.

Максимальная высота подъема в серии высшего поколения: 415 м.

Максимально допустимое рабочее давление на нагнетательной стороне для данной серии: 40 бар.

Максимально допустимая температура среды: 140 °C
