В промышленном производстве, водоснабжении зданий, сельскохозяйственном орошении, системах циркуляции воздуха и отопления, вентиляции и кондиционирования, а также в других областях насосы играют ключевую роль в транспортировке жидкостей. Любая остановка, утечка, ненормальный шум или прекращение подачи воды могут незначительно нарушить производство и повседневную жизнь или привести к серьезному повреждению оборудования и отказу системы.
Проверьте стабильность потока воды: это включает в себя проверку на наличие таких проблем, как попадание воздуха, засорение и закрытие клапана.
Проверьте двигатель на наличие посторонних шумов: это поможет выявить неисправности, такие как износ подшипников, кавитация или ослабление креплений.
Проверьте корпус насоса на перегрев: это соответствует устранению неисправностей, связанных с перегрузкой, обрывом фазы, плохим теплоотводом и т. д.
Проверьте, соответствуют ли напряжение и ток норме: это указывает на наличие электрических неисправностей, таких как заклинивание электрических цепей и обмоток двигателя.
Фактически, существует стандартизированная и быстрая процедура диагностики неисправностей водяных насосов. Без использования специальных инструментов или разборки всего агрегата неисправность можно точно определить за четыре этапа: визуальный осмотр, слуховой осмотр, тактильная оценка и измерение.
1. Принцип приоритезации: При диагностике неисправностей насоса приоритет следует отдавать электрическим компонентам, а не механическим, и внешним компонентам, а не внутренним.

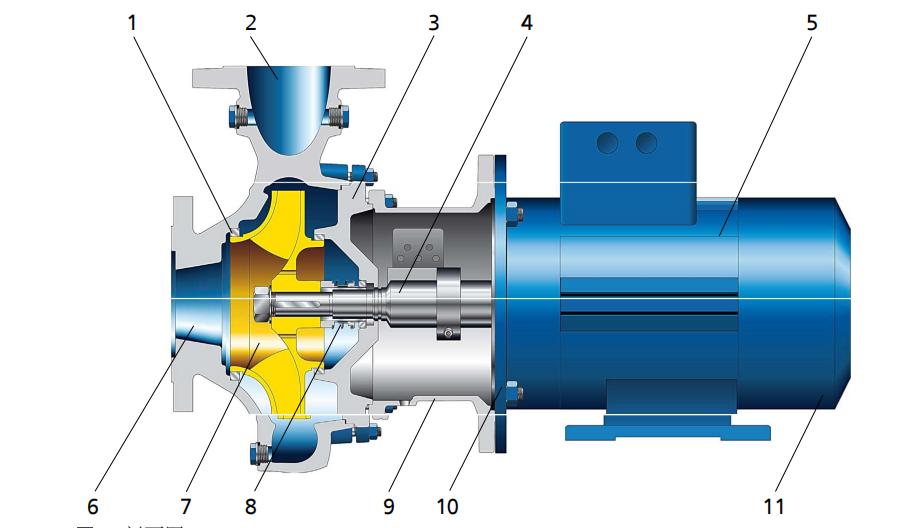

1. Зазор дроссельной заслонки 2. Нагнетательное сопло 3. Крышка насоса 4. Вал 5. Крышка двигателя 6. Всасывающее соединение 7. Рабочее колесо 8. Втулка вала 9. Приводная втулка 10. Подшипник качения
№ Английское название Китайское название 1 Зазор дроссельной заслонки 2 Нагнетательное сопло 3 Крышка насоса 4 Вал 5 Крышка двигателя 6 Всасывающее соединение 7 Рабочее колесо 8 Втулка вала 9 Приводная втулка 10 Подшипник качения
Ключ к быстрой оценке заключается в минимизации разборки и максимизации осмотра, переходе от простых процедур к сложным и избегании ненужной разборки. Следует помнить о двух основных принципах:
1. Сначала электрические проблемы, потом механические: в первую очередь следует проверять источник питания, проводку, системы управления и защитные устройства. В 90% случаев, когда двигатель не запускается, причиной являются электрические неисправности, а не отказ насоса.
2. Внешний осмотр перед внутренним: начните с проверки клапанов, трубопроводов, фильтров, уровней жидкости и донных клапанов для предварительной диагностики неисправностей, а затем осмотрите внутренние компоненты, такие как корпуса насосов, рабочие колеса, подшипники и уплотнения.
Будь то центробежный насос, самовсасывающий насос, погружной насос, трубопроводный насос или циркуляционный насос, основная причина отказов остается неизменной для всех типов насосов, что позволяет быстро устранять неполадки благодаря стандартизированному подходу.
II. Четыре основных причины отказов: симптомы + причины + метод быстрой диагностики
Неисправность 1: Водяной насос не запускается полностью и не реагирует ни на что.
Это наиболее распространенная неисправность. Первым делом на месте не следует разбирать насос; вместо этого в первую очередь необходимо проверить систему электропитания и систему управления.
-Быстрые шаги принятия решения
1. Проверьте источник питания: убедитесь, что автоматический выключатель, устройство защитного отключения (УЗО) и предохранитель не сработали, а также загораются ли индикаторные лампы;
2. Осмотр и контроль: Проверка контакторов, тепловых реле и частотных преобразователей на наличие сигналов тревоги, а также неисправностей кнопок, поплавковых шариков и реле давления;
3. Электрические измерения: Используйте мультиметр для проверки напряжения (сбалансировано ли трехфазное напряжение 380 В и нормально ли однофазное напряжение 220 В), а также осмотрите клеммы проводки на предмет ослабления или обрыва фазы.
4. Осмотр муфты: После выключения питания вручную поверните муфту/вентилятор. Если вращение невозможно, это указывает на заклинивание рабочего колеса, заедание подшипника или попадание постороннего предмета в насос.
Основные выводы: Отсутствие реакции + плавное вращение обмотки = отказ электрической цепи; Отсутствие реакции + заклинивание обмотки = механическая блокировка ротора.
Неисправность 2: Водяной насос вращается, но не подает воду/имеет крайне низкую производительность/не может повысить давление.
Наиболее проблемная для пользователей проблема, «холостой ход без работы», в основном вызвана воздушной пробкой, засорением, обратным вращением и неисправностями всасывания.
-Быстрые шаги принятия решения
1.Проверьте условия импорта и экспорта: убедитесь, что импортный клапан полностью открыт, что фильтрующая сетка не засорена, что нижний клапан не протекает и не заклинил, а также что уровень жидкости не ниже уровня всасывающего патрубка.
2.Засорение воздухом: Непредварительное заполнение центробежного насоса воздухом перед запуском или утечка воздуха во всасывающей линии могут привести к накоплению воздуха внутри насоса, вызывая сильные колебания манометра и ненормальные показания вакуумметра.
3.Проверьте направление вращения: если последовательность фаз трехфазного насоса изменена, рабочее колесо будет вращаться в неправильном направлении, что приведет к работе на холостом ходу без откачки воды. Это можно проверить, поменяв местами любые две фазы.
4.Внутренний осмотр: износ рабочего колеса, чрезмерный зазор в уплотнительном кольце и образование накипи в трубопроводе могут привести к постоянному снижению расхода и давления.
Основной вывод: Вибрация манометра = заедание на входе/газа; нормальное давление без выхода воды = закупорка выходного отверстия/клапан не открыт; обратное вращение + отсутствие потока = ошибка последовательности фаз.
Неисправность 3: Ненормальный шум + сильная вибрация, напоминающая тряску трактора.
Ненормальная вибрация служит сигналом предупреждения о неисправности. Задержка в принятии мер может привести к повреждению подшипников, изгибу вала и утечке масла/воды из уплотнения машины.
-Быстрые шаги принятия решения
1.Прислушайтесь к звукам: Высокочастотный визг = износ подшипников/недостаток масла; Приглушенный гул = расшатанные опоры фундамента, неровное основание, смещение муфты; Взрывные звуки = кавитация;
2.Тактильная вибрация: При пальпации корпуса насоса, двигателя и основания значительная вибрация указывает на дисбаланс ротора, засорение рабочего колеса инородным телом или напряжение, вызванное напряжением в трубопроводе.
3.Обнаружение кавитации: Чрезмерно низкое давление на входе, чрезмерно высокий напор на всасывании или повышенная температура среды могут вызывать звуки кавитации, сопровождающиеся колебаниями расхода.
4.Проверьте правильность установки: неправильное положение муфты, смещение шкива ремня или выход из строя виброгасящих прокладок могут привести к резонансу.
Основные выводы: Скрип = проблема с подшипником; гул = ослабление/несоосность; щелчки = кавитация; вибрация = дисбаланс/напряжение в трубе.
Неисправность 4: Перегрев корпуса/двигателя насоса, ощущение жжения или даже срабатывание защиты.
Перегрев является прямым следствием перегрузки, обрыва фазы, трения и плохого теплоотвода. Продолжительная эксплуатация может привести к перегоранию обмоток и выходу из строя подшипников.
-Быстрые шаги принятия решения
1.Измерение температуры: Если температура корпуса двигателя превышает 60°C (при отсутствии контакта с рукой в течение 3 секунд) или зона подшипников перегревается, немедленно выключите машину.
2.Определение тока: Измерьте рабочий ток с помощью клещевого амперметра. Превышение номинального тока указывает на перегрузку (из-за засорения, заклинивания рабочего колеса или несоответствия головки); низкий ток указывает на работу на холостом ходу или заклинивание воздуха.
3.Механический осмотр: Недостаток масла в подшипниках, повреждения, изгиб вала насоса и чрезмерная затяжка уплотнения машины — все это может увеличить выделение тепла за счет трения.
4. Электротехническое обследование: обрыв трехфазной фазы, низкое напряжение и короткое замыкание обмоток являются наиболее опасными причинами перегрева двигателя.
Основные выводы: Высокий ток + перегрев = механическая перегрузка/засорение; Нормальный ток + перегрев = повреждение подшипника/тепловыделение/электрическая неисправность.
Неисправность 5: Утечка воды/масла в области уплотнения/сальника машины.
Утечка через уплотнение — это неисправность, связанная с износом. Если незначительные утечки оставить без внимания, они могут перерасти в серьезные и даже повредить втулку вала.
-Быстрые шаги принятия решения
1.Выявление мест утечек: капающая вода в месте расположения вала насоса = износ сальника/износ уплотнения; утечка на фланце/интерфейсе = повреждение прокладки/ослабление болтов.
2.Проверьте сальниковое уплотнение: быстрое капание или преждевременное высыхание сальниковой коробки свидетельствует о неправильной установке. Нормальная скорость должна составлять 30-60 капель в минуту.
3. Проверка уплотнений машины: сухое вращение, наличие твердых частиц и смещение могут быстро повредить механическое уплотнение, что приведет к струйной утечке.
Основной вывод: Капельная утечка = нормальный износ; Распылительная утечка = выход из строя механического уплотнения/повреждение втулки.
III. Мнемоническое правило для быстрой оценки знаний: запоминайте на месте, чтобы избежать отклонений от темы.
Для удобства запоминания на месте основная логика диагностики сведена в мнемоническое правило из 16 символов: Не проверяйте электричество, если не происходит зажигания; не проверяйте газ, если нет водоснабжения; Ненормальный шум указывает на проблемы с валом, перегрев свидетельствует о перегрузке нагрузки.
Расширенная практическая мнемоническая схема:
Если диск вращается, но не двигается, значит, он заклинил.
— Вибрация манометра указывает на поступление воздуха.
- Трехфазная линия с фазовым сдвигом и инверсией
-Скрип подшипников: незамедлительно замените масло.
Для срабатывания защиты от перегрева сначала проверьте ток.
IV. Процедура экспресс-скрининга на месте.
1.Безопасность при отключении электроэнергии: Внедрить систему автоматического отключения и предупреждающие знаки для обеспечения безопасности эксплуатации;
2.Визуальный осмотр: проверьте наличие утечек (воды/масла), проводки, клапанов, фильтров и уровня жидкости.
3.Ручное управление поворотным столом: проверьте наличие механических заклиниваний;
4.Проверка при включении: прислушайтесь к звукам, ощутите вибрации на ощупь и понаблюдайте за давлением/скоростью потока;
5.Измерения с помощью приборов: измерение напряжения и тока, выявление электрических/механических неисправностей;
6. Точная диагностика неисправностей: Избегайте разборки насоса вслепую; сначала устраните внешние и электрические неполадки.
Этот алгоритм действий охватывает более 95% неисправностей на месте, не требует ни опыта, ни разборки, что позволяет даже неопытным пользователям быстро проводить диагностику.
Пять. Ежедневная профилактика: минимизация ошибок важнее, чем быстрая диагностика.
Быстрая диагностика неисправностей сродни «тушению пожара», а плановое техническое обслуживание служит «предотвращению пожаров». Внедрение этих мер позволяет снизить частоту отказов насосов на 80%.
1.Регулярная очистка: импортируйте фильтры, рабочие колеса и трубопроводы, чтобы предотвратить засорение мусором;
2.Стандартизированная процедура запуска: центробежный насос необходимо заполнить и проветрить, чтобы исключить попадание воздуха.
3.Регулярная смазка: Доливайте или заменяйте масло в подшипниках в соответствии с графиком для поддержания необходимого уровня смазки;
4.Проверка соосности: Регулярно подтягивайте болты муфты, основания и анкерного крепления.
5.Параметры мониторинга: основное внимание уделяется току, давлению, температуре и вибрации, с ранним вмешательством при возникновении отклонений;
6.Предотвращайте работу на холостом ходу: холостой ход — главная причина выхода из строя уплотнений, подшипников и рабочих колес машин.
6. Не стоит бояться недостатков: существуют методы диагностики.
Как и любое другое оборудование, насосы чаще всего выходят из строя из-за неправильной эксплуатации, недостаточного технического обслуживания и внешних факторов, при этом повреждения самого корпуса насоса составляют относительно небольшую долю. Освоив четырехэтапный метод «осмотр, прослушивание, пальпация и измерение» и придерживаясь принципа «электричество важнее оборудования, внешнее — важнее внутреннего», можно добиться быстрой локализации и устранения неисправностей на месте, избегая простоев и снижая затраты на техническое обслуживание.
Данный метод оценки универсально применим к различным сценариям, включая эксплуатацию и техническое обслуживание заводов, коммунальные услуги (водоснабжение и электроснабжение), сельскохозяйственное орошение и системы отопления, вентиляции и кондиционирования воздуха.
