Это горизонтальный многоступенчатый насос высокого давления мощностью 55 кВт. По запросу заказчика корпус насоса выполнен в синем цвете.

Заказчик из Руанды посетил наш завод перед отгрузкой, чтобы осмотреть оборудование и понаблюдать за процессом тестирования насоса. Он остался очень доволен процессом изготовления насоса и, наблюдая за всей процедурой тестирования, подтвердил, что параметры насоса полностью соответствуют его требованиям.

Введение в горизонтальные многоступенчатые центробежные насосы серии D

Обзор

Данная серия насосов представляет собой субгоризонтальные многоступенчатые одновсасывающие насосы. центробежныйИспользуется рекомендованный государством гидромодуль. Насос отличается высокой эффективностью, надежностью и долговечностью, низким уровнем шума, простотой в обслуживании и широким спектром применения.

Наш насос предназначен для перекачивания жидкостей, не содержащих твердых частиц, примесей или других взвешенных веществ, например, воды. В то же время, перекачивание маслянистых, коррозионных или содержащих твердые частицы жидкостей может осуществляться путем модификации материалов, применения методов герметизации и добавления системы охлаждения.

Максимальное входное давление должно составлять 0,6 МПа.



Применим тип D:



Используется для транспортировки воды, не содержащей твердых частиц, при температуре ниже 80 ℃ или аналогичных по физико-химическим свойствам жидкостей. Подходит для водоснабжения и водоотведения горнодобывающей промышленности, мельниц и городских предприятий.





Диапазон рабочих характеристик:



Диаметр входного и выходного отверстий насоса: 40–300 мм.

Производительность: 3,75–850 м³/ч
Высота головы: 19–816 м



Характеристики продукта

Одной из особенностей горизонтальных одновсасывающих многоступенчатых насосов сегментного типа является горизонтальное расположение всасывающего патрубка и вертикальное расположение нагнетательного патрубка. Всасывающий, средний и нагнетательный сегменты соединены болтами. В головке насоса используются ступени.

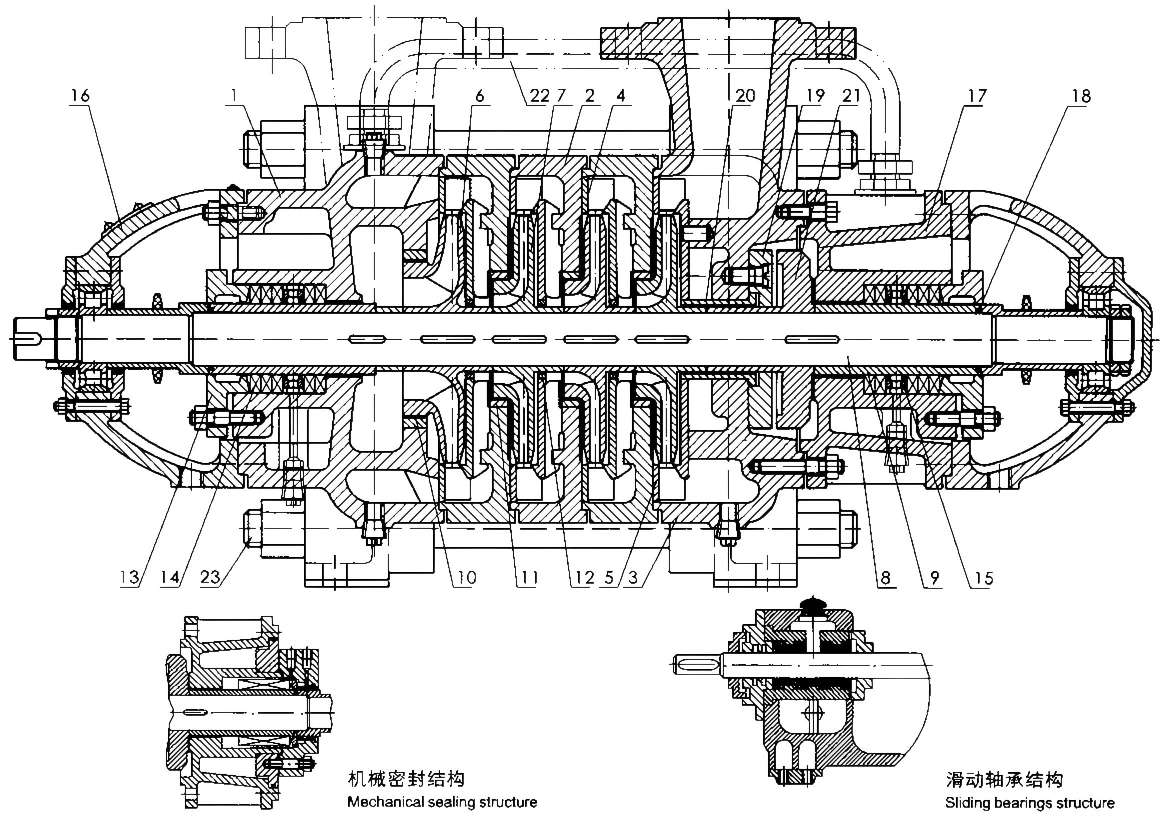

Структурная схема









1 进水段 / Всасывающий кожух	2 中段 / Корпус сцены	3 出水段 / Выпускной кожух	4 导叶 / Направляющие лопатки	5 末导叶 / Конец направляющего аппарата	6 前级叶轮 / Рабочее колесо передней ступени
7 叶轮 / Рабочее колесо	8 轴 / Вал	9 轴套 / Втулка вала	10 前级密封环 / Уплотнительные кольца передней ступени	11 密封环 / Уплотнительные кольца	12 导叶套 / Втулка направляющего аппарата
13 填料压盖 / Крышка сальника	14 填料 / Сальниковая набивка	15 填料环 / Уплотнительная клетка	16 轴承部件 / Компоненты подшипников	17 尾盖 / Концевой сальник	18 O 形密封圈 / Уплотнительное кольцо
19 平衡环 / Балансировочное кольцо	20 平衡套 / Балансировочная втулка	21 平衡盘 / Балансировочный диск	22 平衡管部件 / Детали балансировочной трубки	23 拉紧螺栓 / Стяжной болт

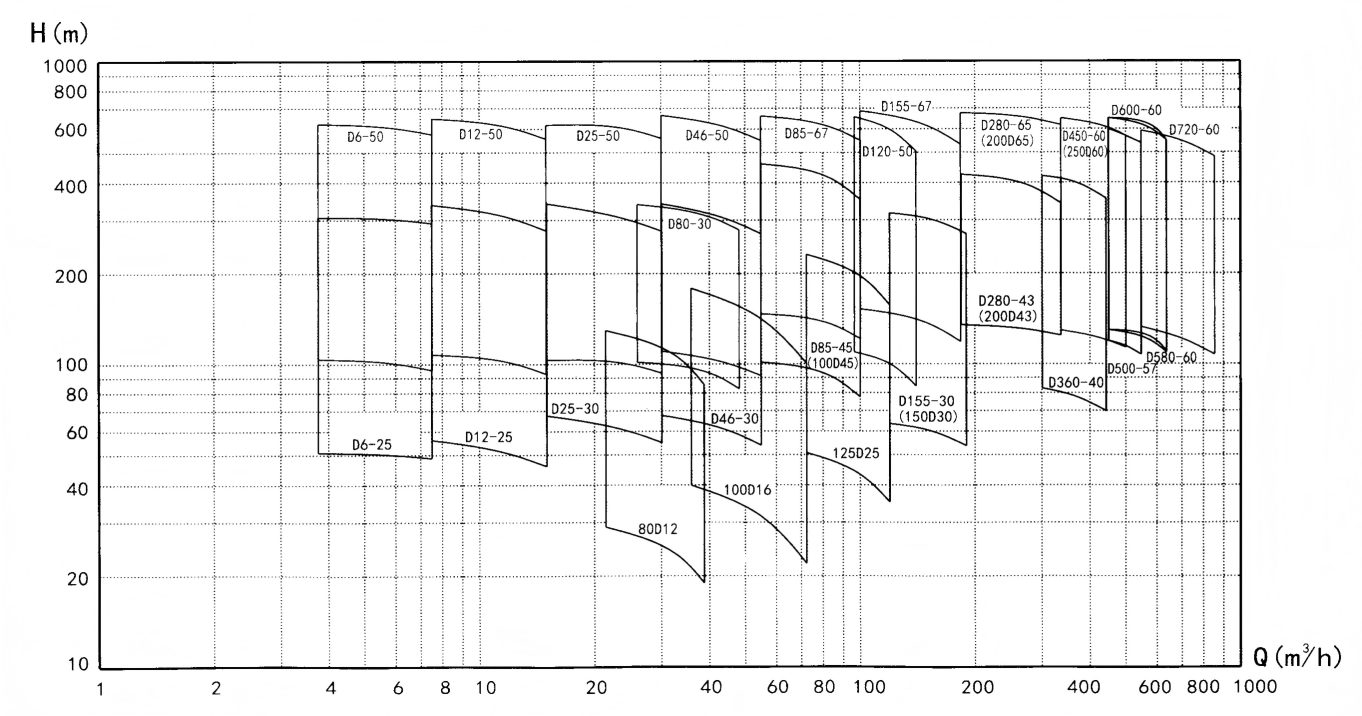

Типовой спектр

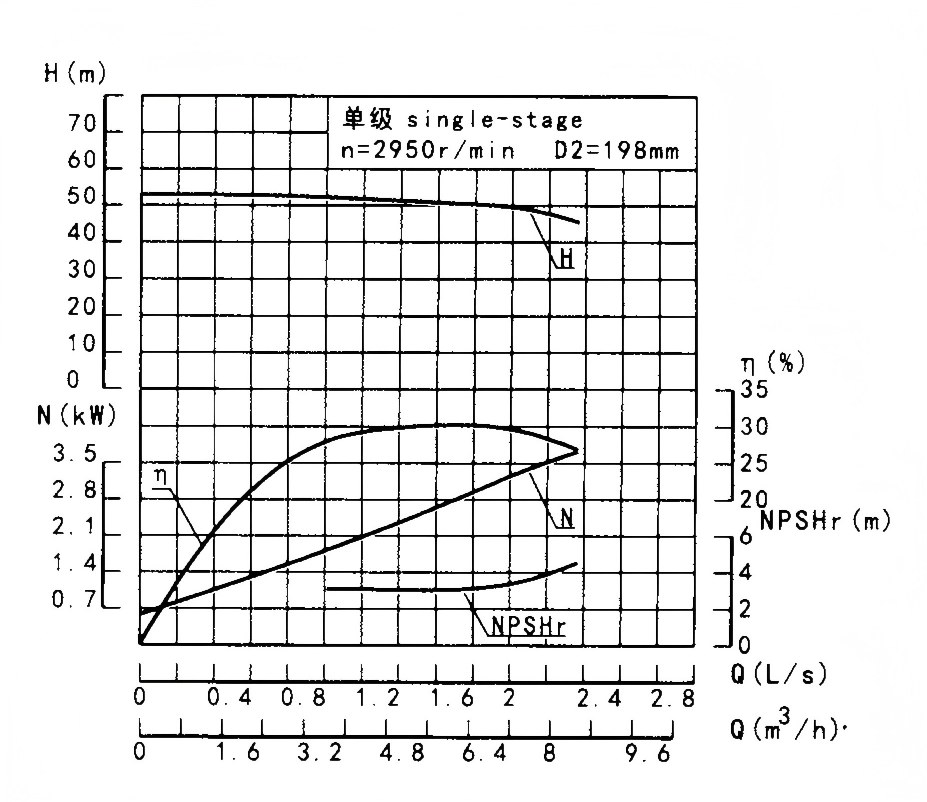

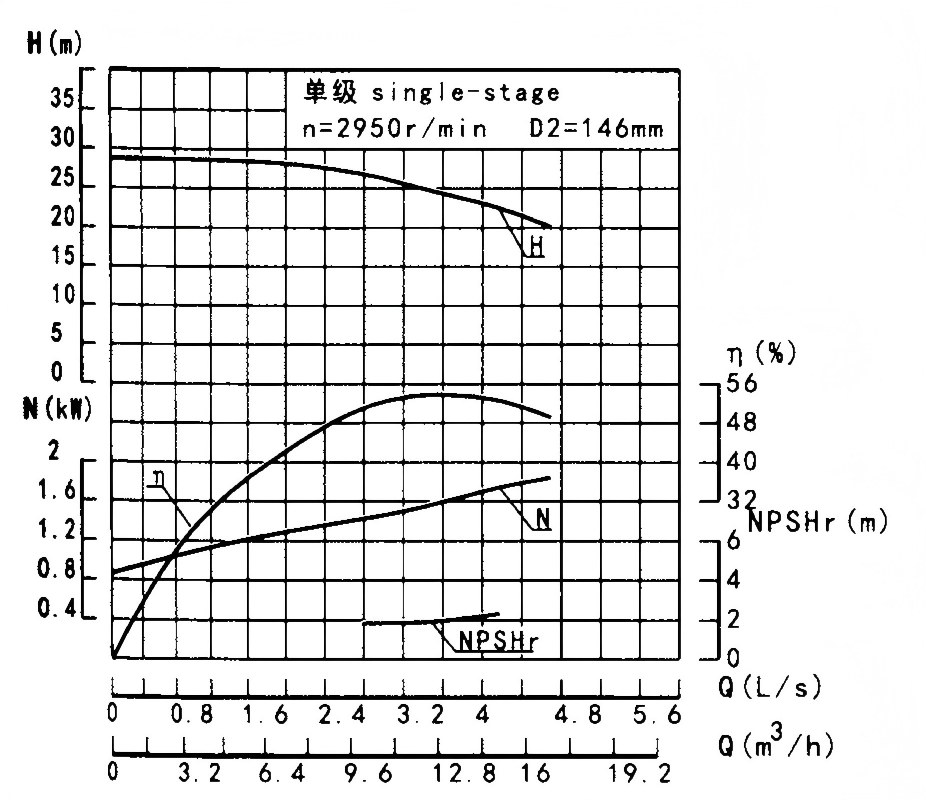

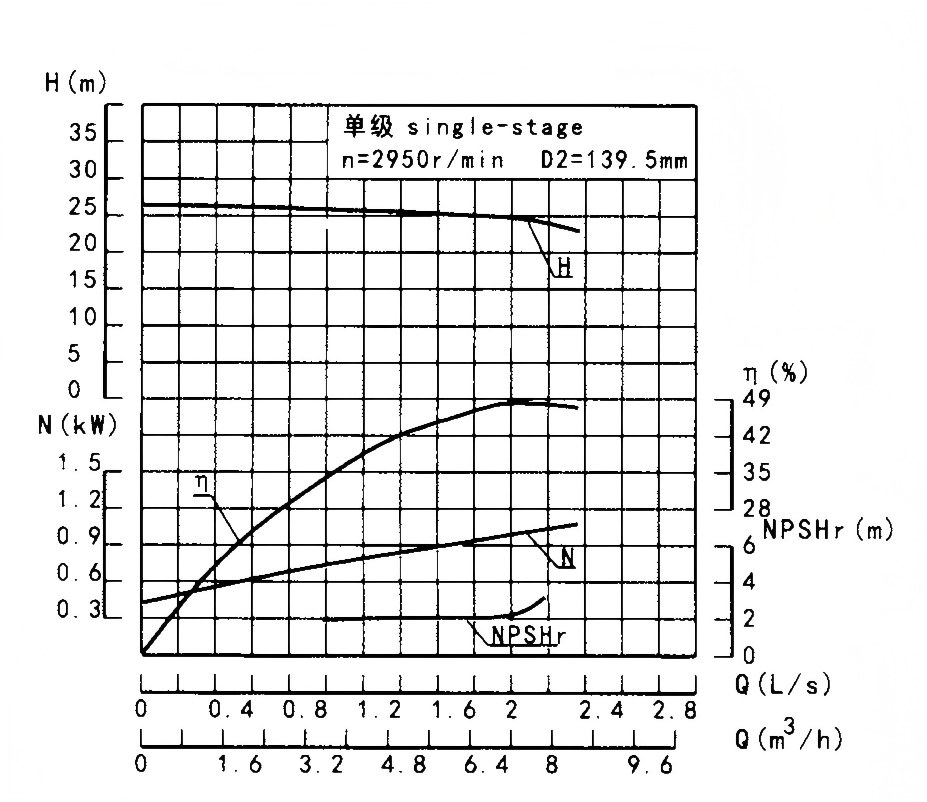

кривая производительности



D 6-25x (2~12)







D 6-50 x (2~14)



D 12 - 25 x (2~12)
