Серия SYT для термального масла и горячей воды

Серия SYT для термального масла и горячей воды

    Этанорм СЮТ Эталин СЮТ Этанорм СЮТ Этанорм РСИ

■ Разработаны для надежной работы с минеральными и синтетическими термальными маслами при температуре до 350 °C

■ Надежная вентиляция во время работы насоса благодаря запатентованной технологии KSB VenJet®

■ Одинарные механические уплотнения KSB и двойные механические уплотнения в тандемном исполнении с системой охлаждения обеспечивают максимальную эксплуатационную надежность.

■ Дополнительные функции, повышающие безопасность и надежность: дополнительное уплотнительное кольцо вала; специальный контур, обеспечивающий надежное устранение утечек жидкости на торцевом уплотнении; стойкие подшипники, заполненные специальной смазкой; замкнутые уплотнительные элементы и эффективный тепловой барьер. Настраиваемый и эффективный

■ Удовлетворение индивидуальных требований с максимальной эффективностью: стандартная подрезка рабочего колеса; работа с переменной скоростью / интеллектуальное управление с помощью частотных преобразователей KSB и широкого спектра двигателей KSB вплоть до IE5; высокий уровень гидравлического КПД, подтвержденный экспериментально и с помощью вычислительной гидродинамики.

■ Конструкция ступиц муфты с «трещинным соединением» обеспечивает лёгкий монтаж и демонтаж муфты. Двойная карданная муфта обеспечивает ещё лучшую компенсацию смещения вала (опция).

■ Крыльчатка вентилятора обеспечивает эффективное охлаждение (опция для Etanorm SYT).

■ Широкий спектр возможных применений: EN PN 16 и ASME; доступна версия, соответствующая ATEX; подшипники скольжения доступны в исполнениях из углерода/SiC и SiC/SiC (для требовательных жидкостей); сертифицирован для применения в морских условиях по DNV GL. Простота мониторинга и обслуживания.

■ Непрерывный мониторинг утечек с помощью датчика утечек KSB, работающего по принципу механического измерения. Это позволяет планировать техническое обслуживание и избегать незапланированных простоев – Прогностическое обслуживание

■ Наилучшее техническое обслуживание и низкие затраты на ремонт насоса благодаря кольцам износа корпуса и силовым винтам

■ Удобная для обслуживания выдвижная конструкция позволяет оставлять корпус в системе во время обслуживания.

■ Стандартные соединения для измерения вибрации и температуры. Комплект датчиков можно заказать вместе с насосом.

Основные области применения

■ Системы теплопередачи

■ Циркуляция горячей воды

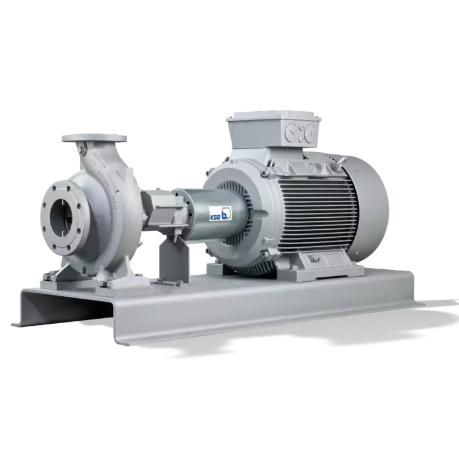

Введение в серию Etanorm SYT

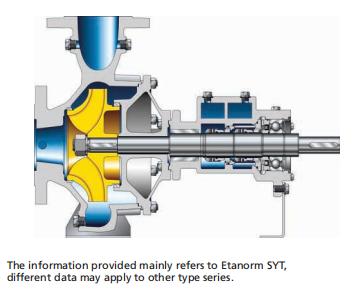

Горизонтальный насос со спиральным корпусом в процессной конструкции, одноступенчатый, с номинальными характеристиками и размерами по стандарту EN 733, радиально разъемным спиральным корпусом с цельнолитыми лапами насоса, сменными щелевыми кольцами корпуса, закрытым радиальным рабочим колесом с многозагнутыми лопатками, одинарным механическим уплотнением по стандарту EN 12756, двойным механическим уплотнением по стандарту EN 12756, подшипниками со стороны привода: подшипниками качения, подшипниками со стороны насоса: подшипниками скольжения, с безмагнитным двигателем KSB SuPremE (исключение: двигатели мощностью 0,55 кВт / 0,75 кВт с частотой вращения 1500 об/мин выполнены с постоянными магнитами) класса эффективности IE4/IE5 и системой регулирования скорости PumpDrive; доступна версия, соответствующая требованиям ATEX.

Преимущества

■ Разработаны для надежной работы с минеральными и синтетическими термальными маслами при температуре до 350 ℃

■ Максимальная эксплуатационная надежность обеспечивается одинарным механическим уплотнением KSB и двойными многопружинными механическими уплотнениями KSB в тандемном расположении, а также системами охлаждения, адаптированными к любому применению

■ Защитные барьеры: оптимизированный контур обеспечивает надежное устранение утечек на механическом уплотнении; дополнительное уплотнительное кольцо вала, прочные подшипники с консистентной смазкой, герметичные уплотнительные элементы и эффективный тепловой барьер

■ Надежная вентиляция во время работы насоса благодаря запатентованной технологии KSB VenJet®

■ Индивидуальные требования удовлетворяются с максимальной эффективностью, а эксплуатационные расходы снижаются: подгонка рабочего колеса, работа с переменной скоростью / интеллектуальное управление с помощью преобразователей частоты KSB и двигателей KSB до IE5, максимальный КПД гидравлического насоса и низкий NSPHreq

■ Широкий спектр применения благодаря соответствию стандартам EN PN16 и ASME, версии, соответствующей требованиям ATEX, подшипникам скольжения из углерода и SiC/SiC, морской версии по стандарту DNV GL и версии с крыльчаткой вентилятора для эффективного охлаждения

■ Конструкция ступиц муфты с «трещинным соединением» обеспечивает лёгкость сборки и разборки муфты. Двойная карданная муфта компенсирует смещение вала.

■ Непрерывный мониторинг утечек с помощью инновационного датчика утечек KSB. Прогностическое обслуживание позволяет избежать незапланированных простоев.

■ В стандартную комплектацию входят соединения для измерения вибрации, давления и температуры. Комплект датчиков можно заказать вместе с насосом.
