Промышленность является основой национальной экономики, где производственные процессы зависят от работы с жидкостями под давлением, их транспортировки и циркуляции. Центробежные насосы, являясь «сердцем» промышленных систем, играют ключевую роль в обеспечении стабильности производственных линий, качества продукции и энергоэффективности. Хотя традиционные горизонтальные центробежные насосы обеспечивают надежную работу, они имеют такие недостатки, как чрезмерные требования к занимаемой площади, высокое энергопотребление и сложные процедуры технического обслуживания. Кроме того, горизонтальные центробежные насосы от разных производителей часто имеют несовместимые модели и характеристики, что делает запасные части несовместимыми и увеличивает затраты на ремонт. Многоступенчатый вертикальный центробежный насос CDL/CDLF, также известный как штампованно-сварной многоступенчатый центробежный насос, быстро завоевал популярность как на промышленном, так и на потребительском рынках благодаря своей коррозионно-стойкой, термостойкой и гладкой поверхности. Благодаря низким затратам на техническое обслуживание и энергоэффективности, этот тип насоса широко используется в производстве микро- и мини-водяных насосов благодаря передовой технологии производства и простоте автоматизированного массового производства.

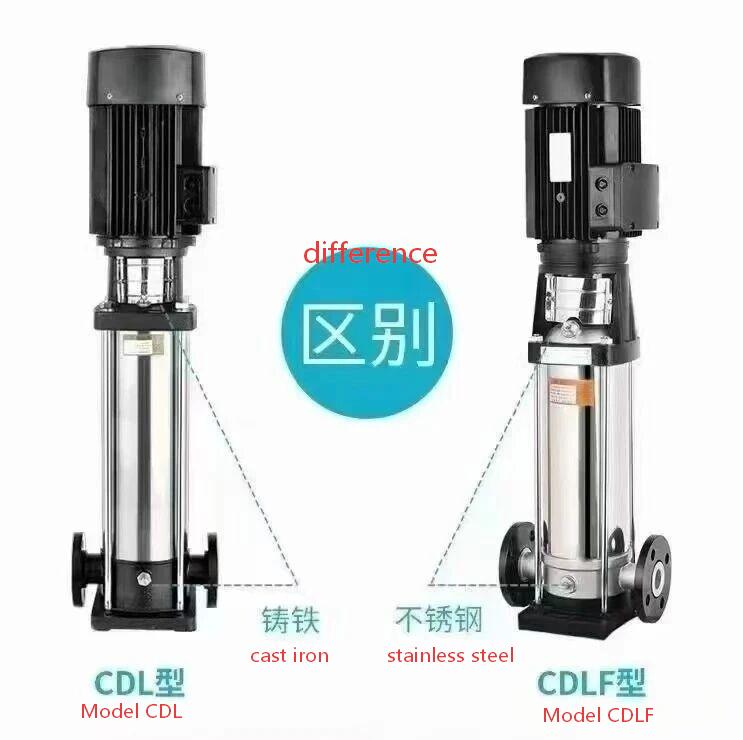

график: CDL/CDLF
Многоступенчатый вертикальный центробежный насос CDL/CDLF имеет двигатель, установленный над корпусом насоса и соединенный с валом посредством вертикальной муфты. Такая конструкция значительно уменьшает требования к монтажному пространству, позволяя устанавливать насос в узких трубопроводах или в ограниченных условиях, таких как глубокие скважины или специализированные базы оборудования.
Рисунок: Легкий вертикальный многоступенчатый насос
Многоступенчатая конструкция: корпус насоса содержит несколько одинаковых рабочих колес и направляющих лопаток. Каждый раз, когда рабочая среда проходит через ступень рабочих колес и направляющих лопаток, ее давление увеличивается. Полный напор рассчитывается путем умножения напора одной ступени на количество ступеней, что позволяет данной модели насоса достигать напора, значительно превышающего напор одноступенчатого насоса, при относительно небольших размерах и энергопотреблении.

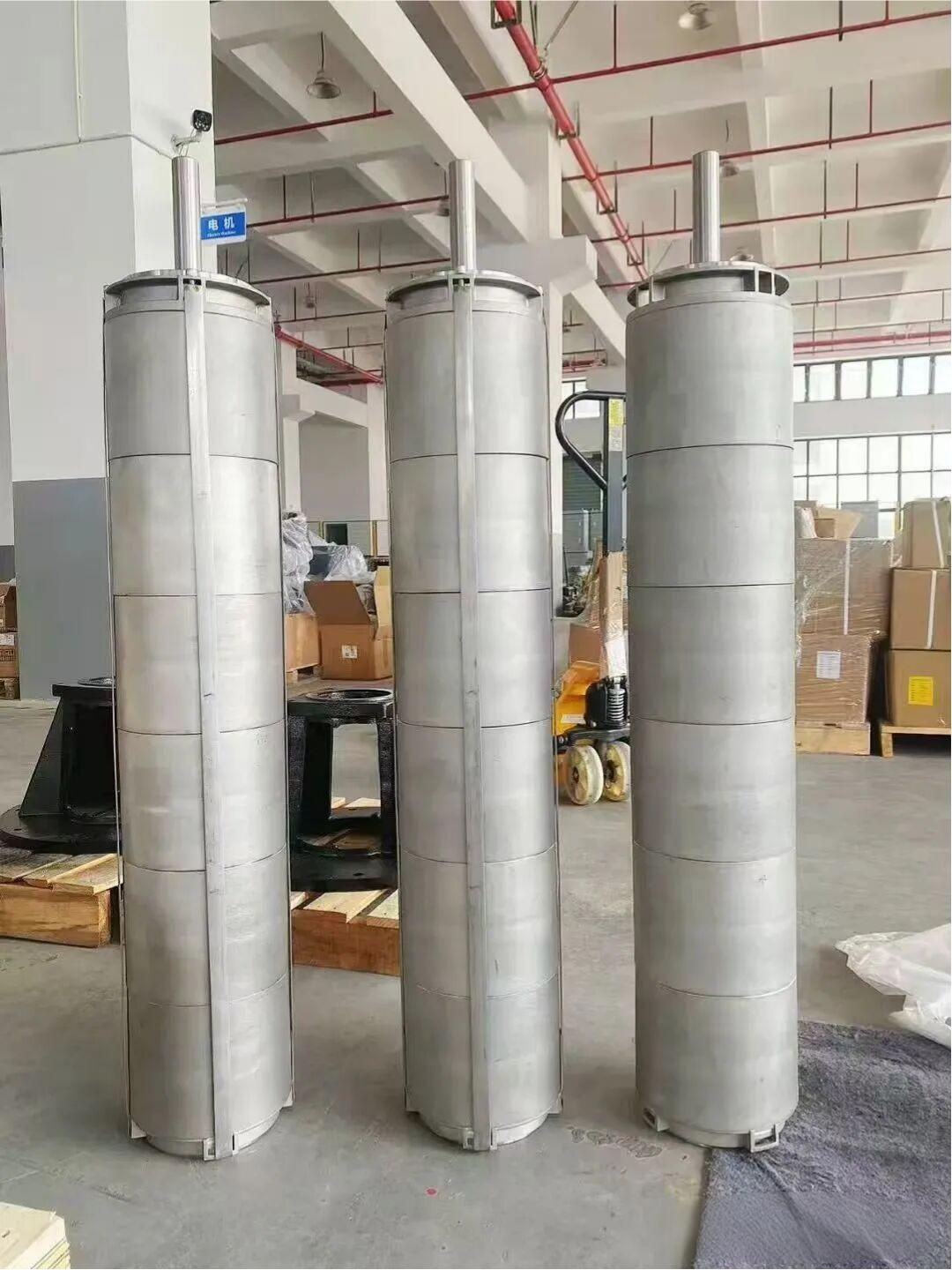

Рисунок: Внутреннее ядро
Высокоэффективные гидравлические модели и компоненты потока: рабочее колесо и направляющие лопатки спроектированы с использованием прецизионных гидравлических моделей, как правило, оптимизированных с помощью вычислительной гидродинамики (CFD) для обеспечения плавных каналов потока и равномерной скорости потока, что минимизирует гидравлические потери и повышает эффективность насоса.
Рабочее колесо обычно имеет лопатки, изогнутые назад, что обеспечивает стабильную работу и превосходную устойчивость к кавитации. Компоненты, отвечающие за поток (включая рабочее колесо, направляющие лопатки и корпус насоса), как правило, изготавливаются из коррозионностойких и износостойких материалов, таких как нержавеющая сталь (304, 316), что гарантирует долговечность и надежность насоса при работе с чистой водой или слабокоррозионными жидкостями.

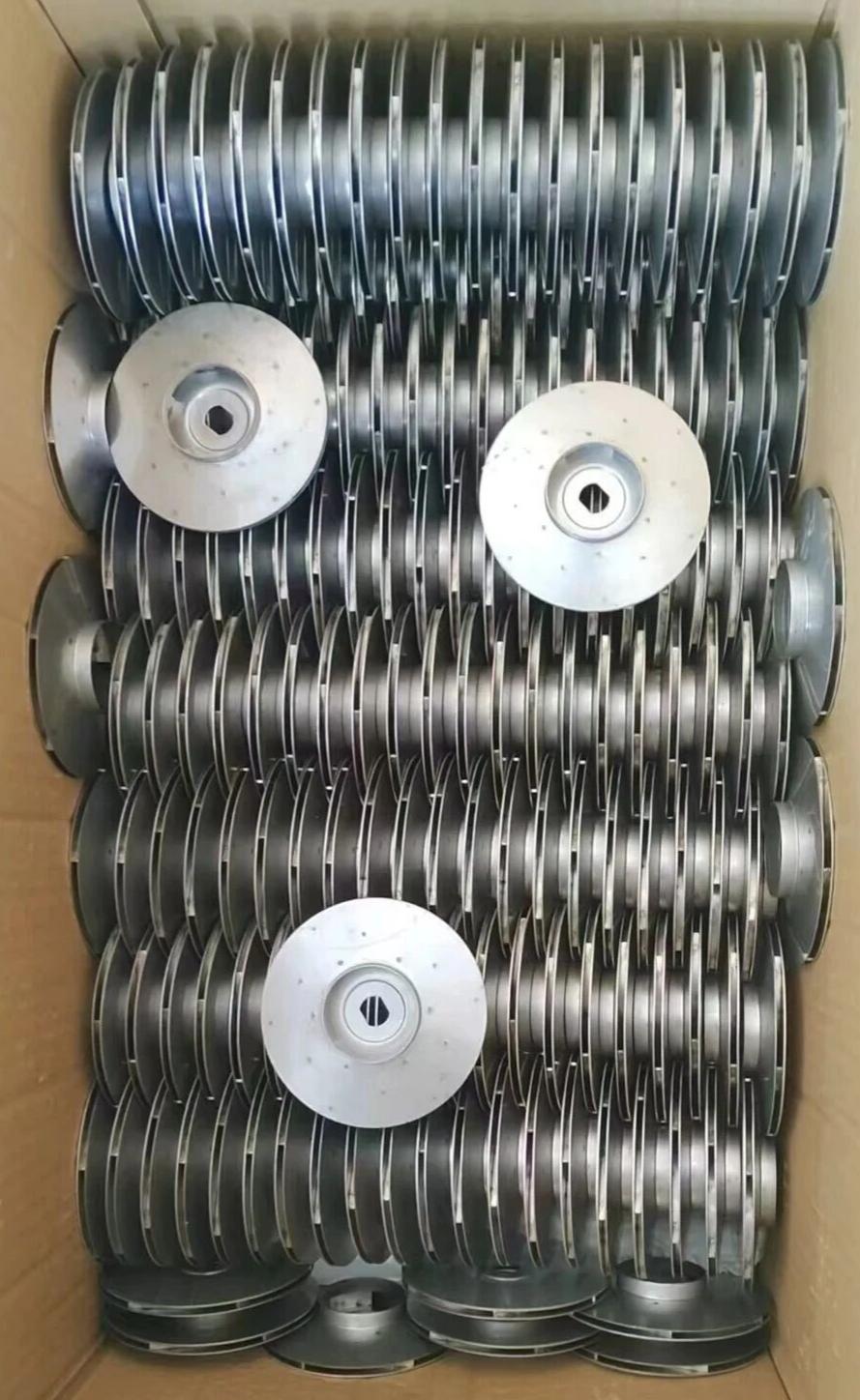

Рисунок: Рабочее колесо
Надежные системы уплотнения и балансировки вала: Система уплотнения вала: В стандартных насосах CDL/CDLF используются механические уплотнения, которые обеспечивают такие преимущества, как минимальная утечка, увеличенный срок службы и низкое энергопотребление. В зависимости от температуры, давления и свойств перекачиваемой среды, механические уплотнения могут быть выбраны из различных материалов (например, карбид кремния, оксид алюминия, твердый сплав) и конфигураций. Для более сложных условий эксплуатации могут быть установлены двухсторонние механические уплотнения или интегрированные уплотнения.
Балансировка осевых сил: Многоступенчатые насосы создают значительные осевые силы во время работы. В насосах CDL/CDLF обычно используется конфигурация «балансировочный барабан» или «балансировочный барабан + балансировочный диск» для нейтрализации большей части осевых сил, а остаточная часть поглощается упорным подшипником на конце двигателя. Такая конструкция значительно снижает нагрузку на подшипники, тем самым повышая стабильность работы и срок службы компонентов ротора.
Конструкция ротора с учетом динамики: вал насоса обычно изготавливается из высокопрочной нержавеющей стали и проходит прецизионную динамическую балансировку (как правило, в соответствии со стандартами G6.3 или выше) для обеспечения плавной работы на высоких скоростях, минимизации вибрации и шума.
Рациональное расположение подшипников (верхний и нижний направляющие подшипники) обеспечивает стабильную опору вала насоса, гарантирует равномерный зазор между рабочим колесом и неподвижными компонентами, такими как уплотнительное кольцо, и поддерживает высокую эффективность работы насоса.

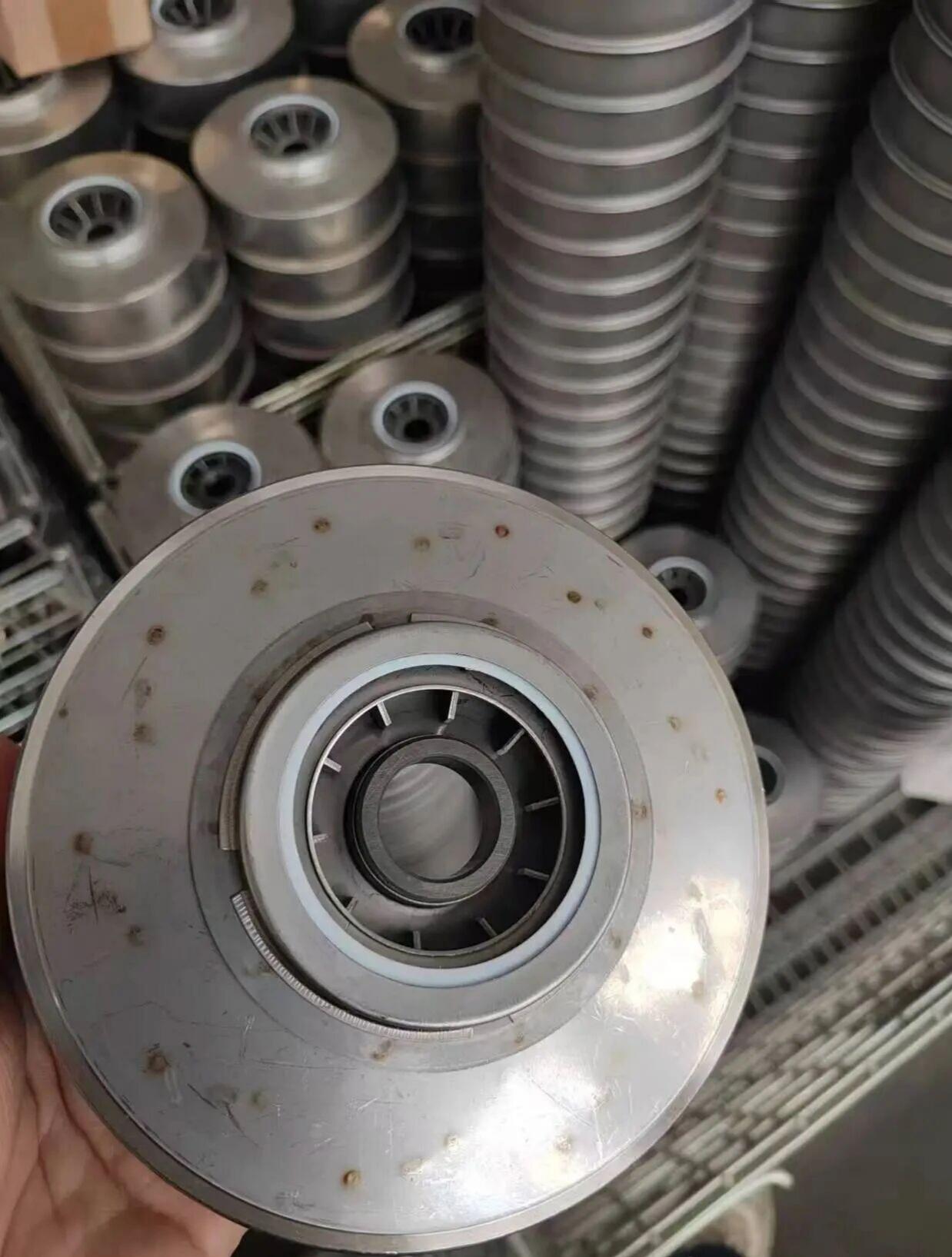

Рисунок: Опорная направляющая лопатка
