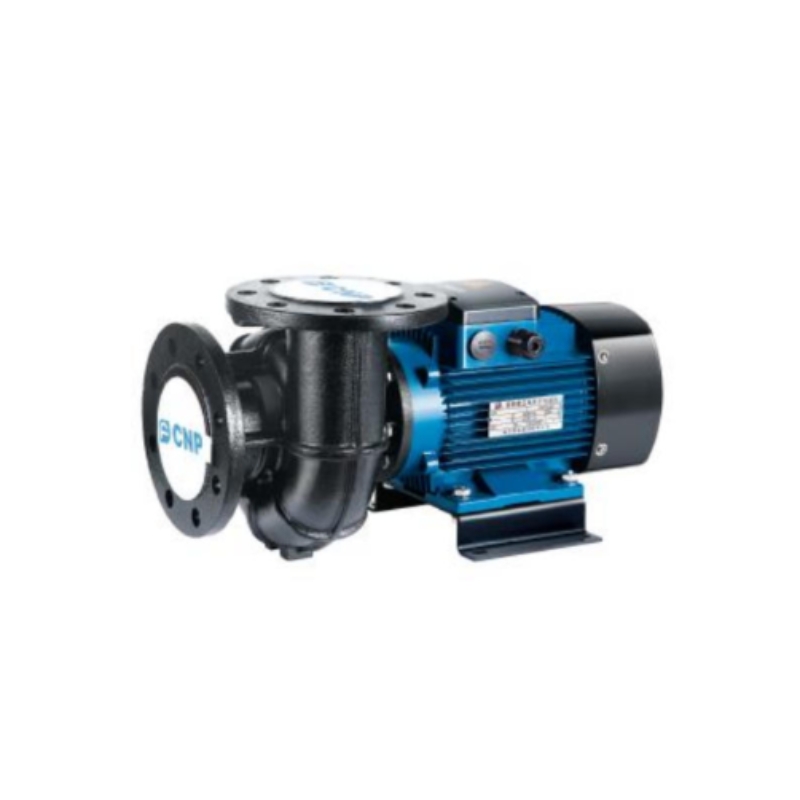

WLT,WLTS,WLTSF горизонтальный насос градирни

Горизонтальный насос градирни

Особенности структуры

Несамовсасывающий, одноступенчатый, одностороннего всасывания, горизонтальный; осевое всасывание и радиальный нагнетание

Мотор крепится к основанию, прост в установке.

Конструкция с обратной вытяжкой облегчает ремонт

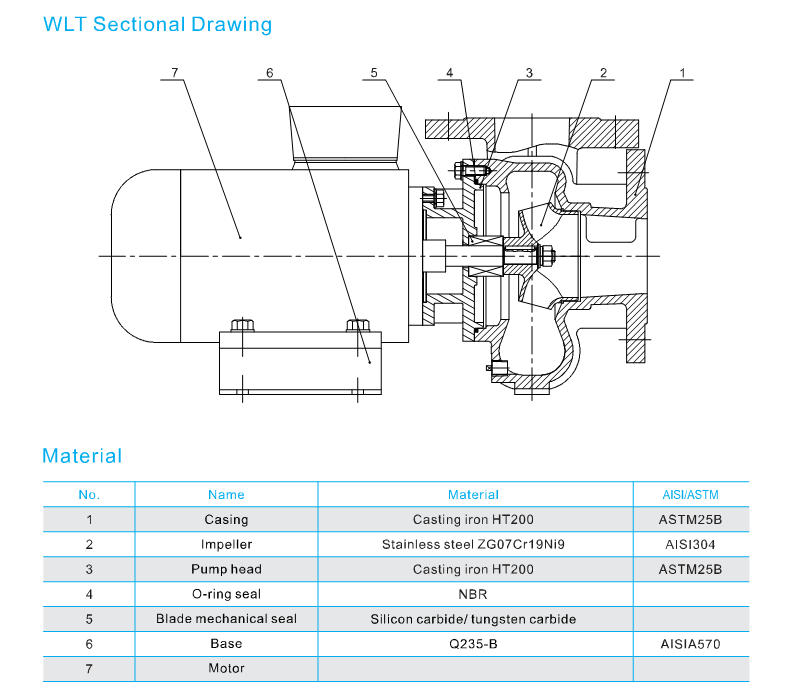

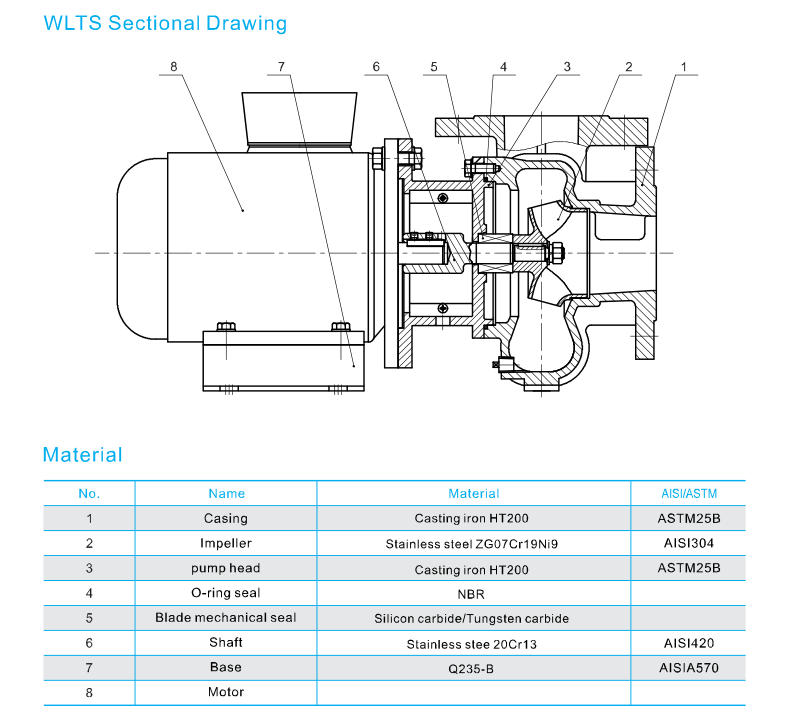

Вал насоса WLT и вал двигателя имеют коаксиальное соединение, занимают мало места, имеют небольшой вес; WLTS и WLTSF используют конструкцию удлиненного вала с прямым соединением.

Рабочее колесо и корпус используют отличную гидравлическую модель, они могут быть спроектированы в соответствии с рынком

Ключевые компоненты, такие как рабочее колесо и вал, изготовлены из нержавеющей стали.

Отливки, отлитые из смоляного песка, имеют гладкую и блестящую поверхность, красивую форму, хорошее качество, плотную структуру.

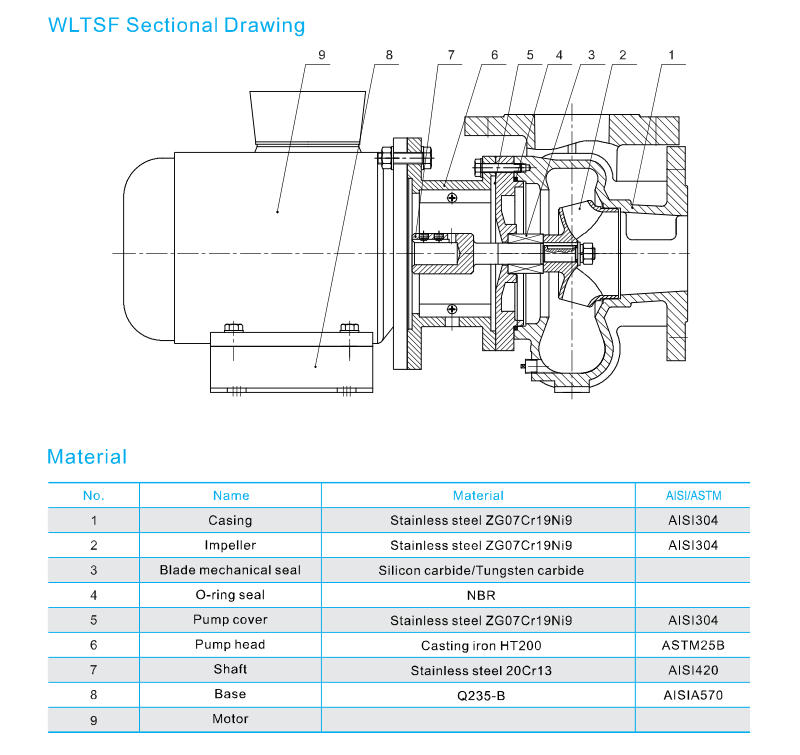

В компоненте проточного канала насоса WLTSF применяется технология точного литья, которая обеспечивает гладкую внутреннюю и внешнюю поверхность компонента проточного канала насоса и снижает шероховатость.

Приложения

Циркуляция воды в закрытой градирне и конденсаторе; охлаждение различного блочного оборудования; обстоятельства, при которых требуется насос с большим расходом и низким напором.

Чистая, жидкая, некоррозионная, негорючая или невзрывоопасная жидкость без твердых частиц или волокон, которая не будет оказывать химического или механического воздействия на насос. Жидкость с высокой вязкостью или большой плотностью приведет к снижению кривой производительности и увеличению потребления энергии.

Температура жидкости: -15°~100'C

Макс. температура окружающей среды: +40C

Макс.рабочее давление: 6 бар

Мотор

Полностью закрытый двигатель с вентиляторным охлаждением

Уровень защиты:IP55

Уровень изоляции:F

Стандартное напряжение:50 Гц:1x220 В

3x380В

60Гц:3x460В

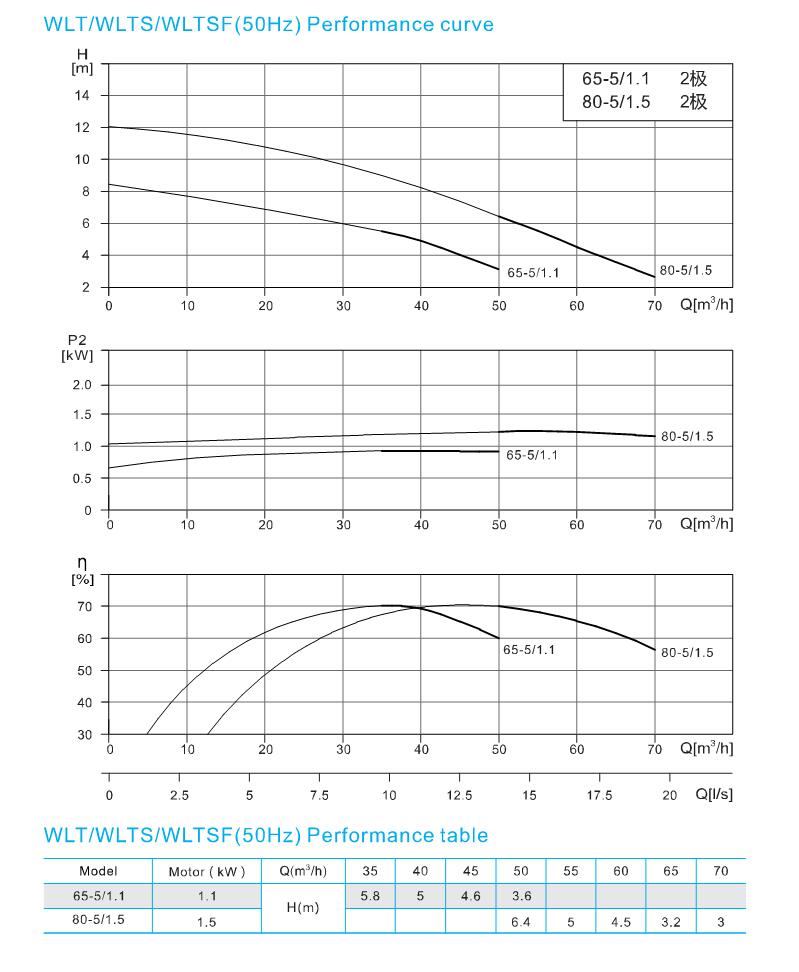

Кривые условия

Для кривой производительности подходят следующие условия:

Все кривые частоты 50 Гц основаны на измеренных значениях напряжения в 3x380 В и постоянной скорости двигателя 2900 об/мин или 1450 об/мин; Все кривые частоты 60 Гц основаны на измеренных значениях напряжения в 3x460 В и постоянной скорости двигателя 3450 об/мин, 3500 об/мин, 1750 об/мин или 1770 об/мин.

Испытательная среда — чистая вода температурой 20 ℃ без твердых примесей и воздуха.

Эксплуатация насоса должна соответствовать диапазону производительности кривой, выделенной жирным шрифтом, чтобы предотвратить перегрев из-за слишком малого расхода или перегрузку из-за слишком большого расхода.
