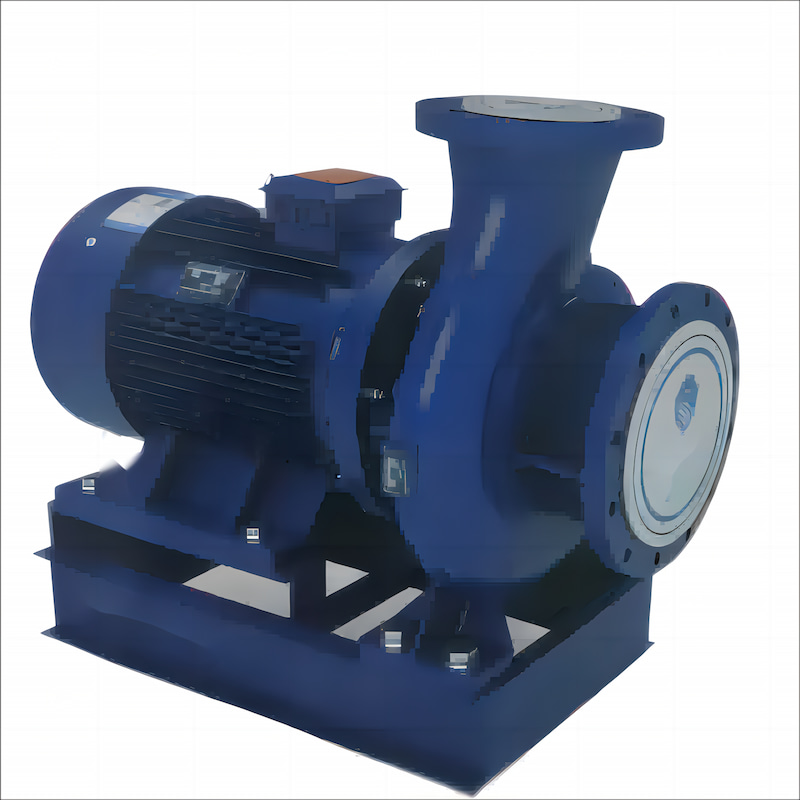

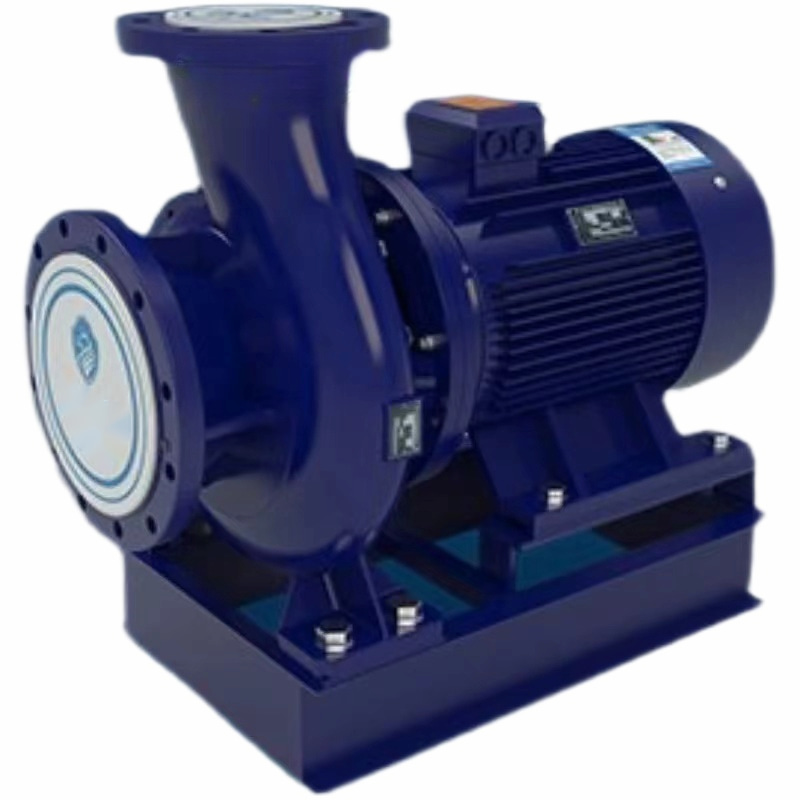

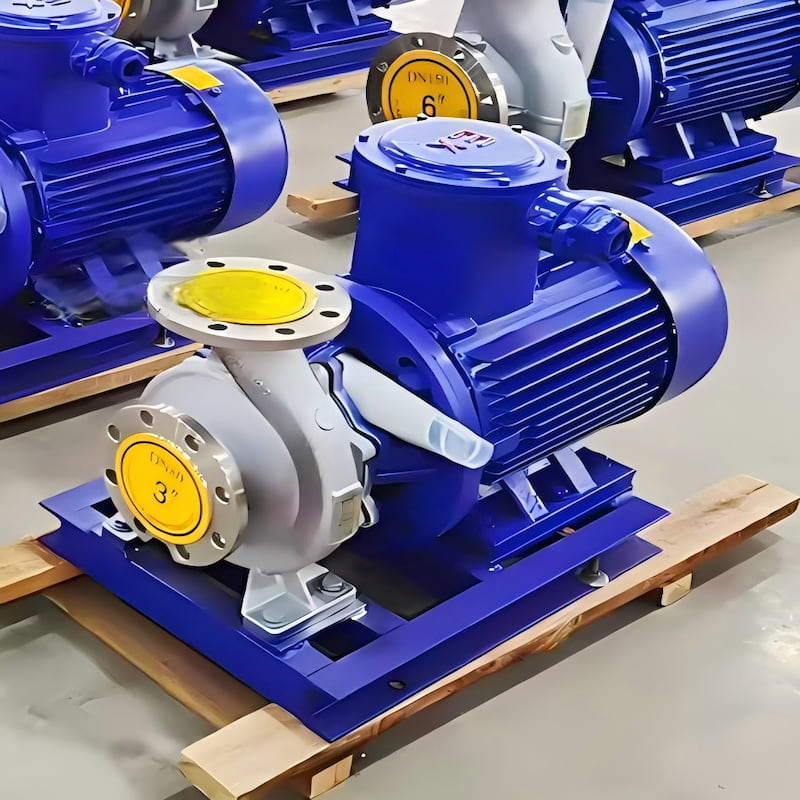

Компактный горизонтальный центробежный насос китайского производства ISH и ISHP

горизонтальный центробежный насос

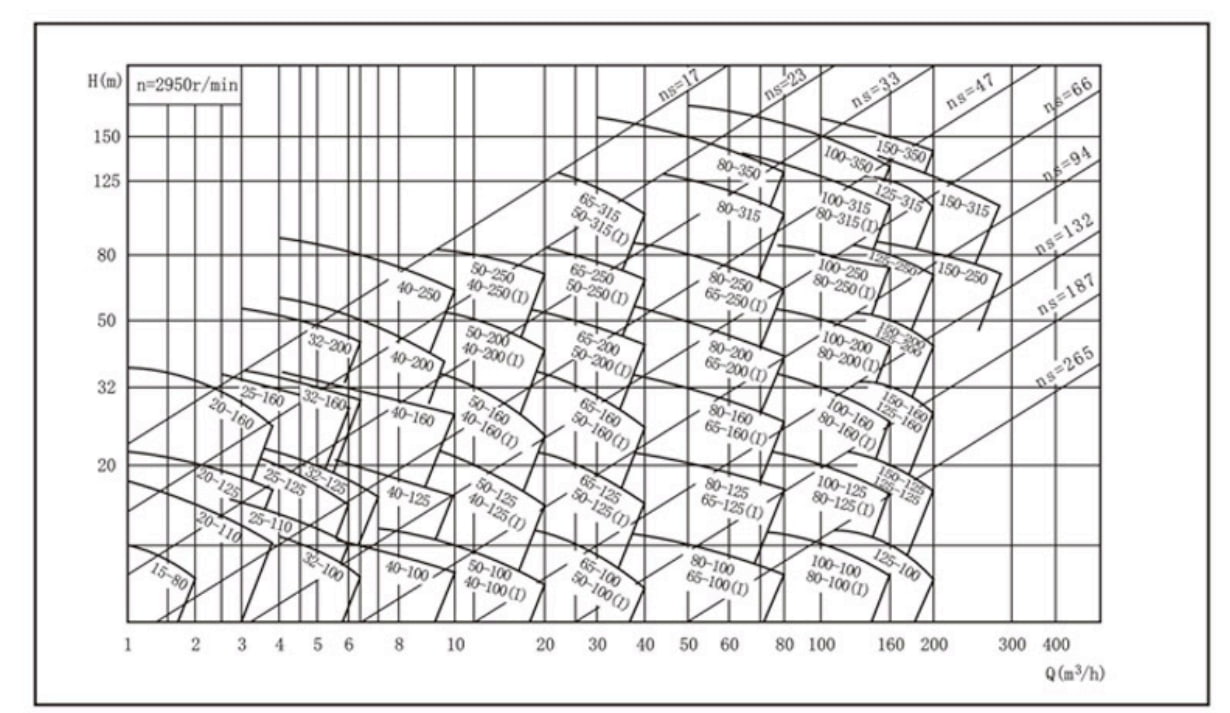

Технические параметры:

Расход, Q: макс. 1450 м³/ч

Напор, H: макс. 156 м

Температура среды: -20℃ - 120℃

Давление в системе: макс. 16 бар

Обзор

Горизонтальные центробежные насосы серий ISH и ISHP оптимально спроектированы с использованием отечественных передовых гидравлических моделей, которые основаны на эксплуатационных параметрах центробежных насосов IS и IR и стандарте ISO2858. Они представляют собой новое поколение высокоэффективных и энергосберегающих горизонтальных насосов.

Использование

Горизонтальные центробежные насосы ISH применяются для перекачивания чистой воды и жидкостей, сходных с водой по физическим и химическим свойствам. Они применяются в промышленном и городском водоснабжении и водоотведении, подаче воды под давлением в высотных зданиях, на судах, для полива садов, для пожаротушения, для транспортировки на большие расстояния, для отопления, вентиляции, циркуляции холодильных установок, а также в ванных комнатах для циклического подпора холодной и горячей воды и в других устройствах. Температура рабочей среды не превышает 85℃.

Горизонтальные химические центробежные насосы ISHP применяются для перекачивания агрессивных жидкостей в нефтяной, химической, металлургической, электроэнергетической, бумажной, пищевой, фармацевтической и синтетической промышленностях и т. д. Рабочая температура -20~105℃.

Функции

1. Компактная конструкция. Горизонтальная конструкция, интеграция двигателя и насоса. Привлекательный внешний вид и меньшая занимаемая площадь. По сравнению с обычными горизонтальными насосами, он экономит занимаемую площадь на 30%. Если используется наружный двигатель IP54, его можно использовать на открытом воздухе без необходимости в насосной.

2. Плавная работа, низкий уровень шума и высокая концентричность компонентов. Двигатель и насос с близкой связью имеют упрощенную промежуточную структуру и повышенную устойчивость работы. Рабочее колесо имеет превосходную динамическую и статическую балансировку, что обеспечивает отсутствие вибрации и низкий уровень шума при работе, что продлевает срок службы подшипников и улучшает условия эксплуатации.

3. Использование качественного механического уплотнения для уплотнения вала, вращающихся и неподвижных уплотнительных колец из твердого сплава для обеспечения стойкости к истиранию, герметичности и длительного срока службы.

4. Использование усовершенствованной гидравлической модели для обеспечения высокой эффективности и надежной конструкции.

5. Отличительная структура. Корпус насоса оснащен отверстием для слива воды в нижней части, входной и выходной фланцы оснащены штуцерами для отбора давления, что обеспечивает нормальную работу и техническое обслуживание.

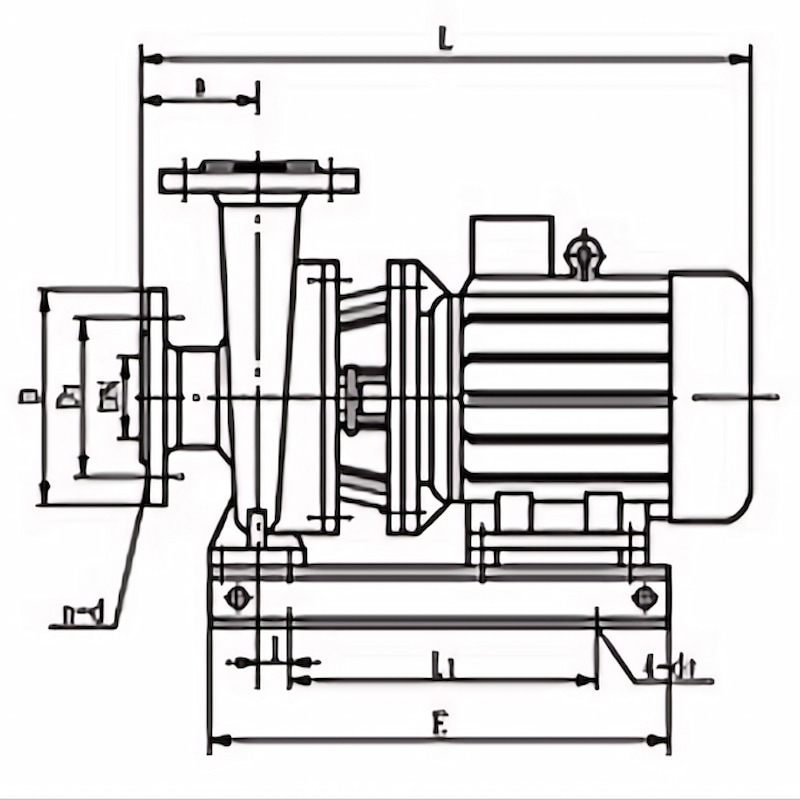

6. Насосы данной серии имеют горизонтальные входные патрубки и вертикально направленные вверх выходные патрубки для удобства прокладки трубопроводов.

Условия труда

1. Максимальное рабочее давление насосной системы составляет 1,6 МПа, а именно давление всасывания насоса + напор насоса ≤1,6 МПа. (Для получения рабочего давления насосной системы более 1,6 МПа необходимо отдельно указать при размещении заказа для нашего удобства использования литой стали для смачиваемых деталей и соединительных деталей при производстве).

2. Перекачиваемой средой должна быть чистая вода или другие жидкости, сходные с водой по физическим и химическим свойствам. (Для перекачивания среды, содержащей мелкие частицы, пожалуйста, укажите при размещении заказа, чтобы нам было удобно использовать износостойкое механическое уплотнение).

3. Температура окружающей среды не должна превышать 40℃, высота над уровнем моря не должна превышать 1000 м, а относительная влажность не должна превышать 95%.
