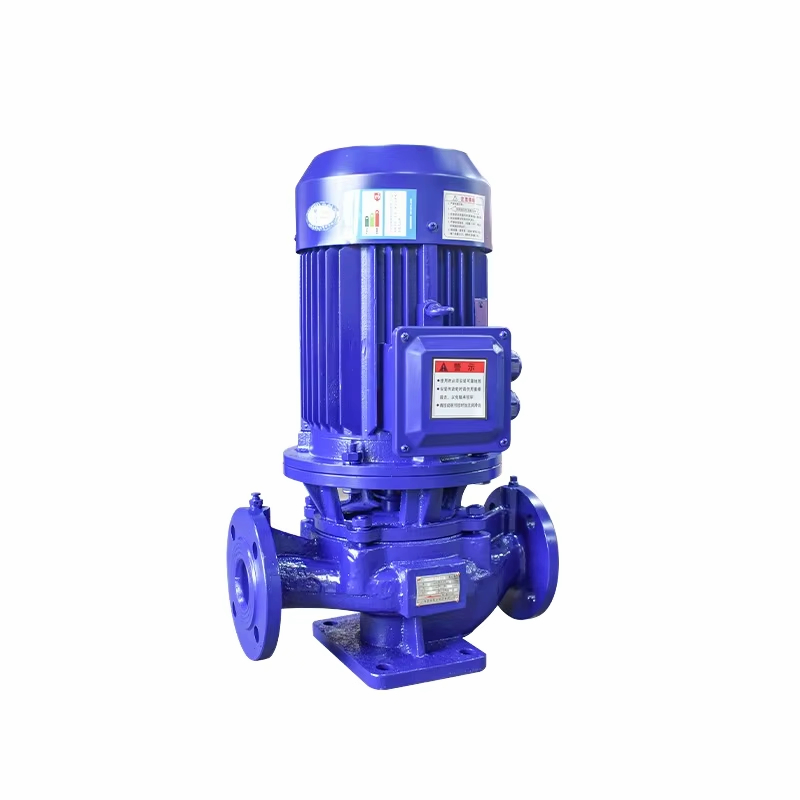

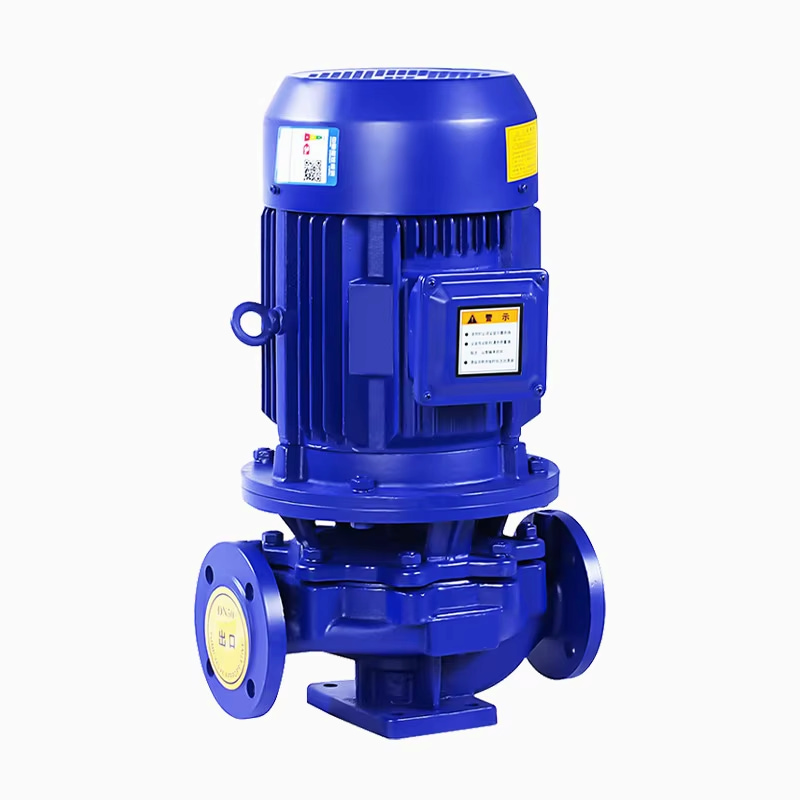

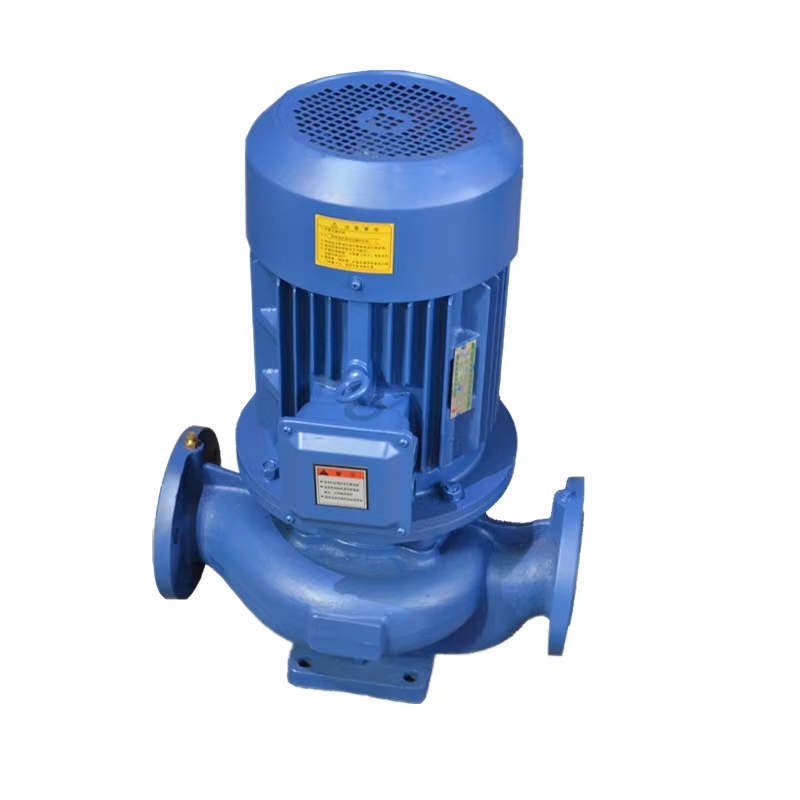

Вертикальный трубопроводный химический центробежный насос серии ISV, произведенный в Китае

Вертикальный центробежный трубопроводный насос

Технические параметры:

расход, Q: максимальный 1500 м³/ч

Напор, H: максимальный 162 м

Температура среды: -20℃ - 240℃

Давление в системе: макс. 16 бар

Обзор

Одноступенчатые центробежные насосы с одним всасыванием серии ISV были разумно спроектированы на основе обычных вертикальных насосов совместно нашими научными и техническими специалистами с экспертами по насосам на родине. Они используют отечественную передовую гидравлическую модель и эксплуатационные параметры центробежных насосов IS. В зависимости от разницы в рабочей температуре, среде и условиях и т. д., были насосы для горячей воды, высокотемпературные насосы, антикоррозионные химические насосы, масляные насосы, взрывозащищенные химические насосы и низкоскоростные насосы, полученные из ALG. Обладая высокой эффективностью, энергосбережением, низким уровнем шума и стабильной работой и т. д., эта серия продуктов соответствует последнему стандарту JB/T53058-93, выпущенному Министерством машиностроения КНР, и спроектирована и изготовлена ​​в соответствии со стандартом ISO2858.

Использование

1.Центробежные насосы ISV с вертикальным трубопроводом используются для перекачивания чистой воды и жидкостей, сходных с водой по физическим и химическим свойствам. Они применяются в промышленном и городском водоснабжении и водоотведении, подаче воды под давлением в высотных зданиях, орошении садов, подаче противопожарной воды, дальнем транспорте, отоплении, вентиляции, циркуляции холодильного оборудования, а также в ванных комнатах для циклического подпора холодной и горячей воды и в других устройствах. Рабочая температура T<80℃.

2. ISVP вертикальные трубопроводные химические насосы используются для перекачивания едких жидкостей, не содержащих твердых частиц, вязкость которых близка к вязкости воды. Они применяются в нефтяной, химической, металлургической, электроэнергетической, бумажной, пищевой, фармацевтической и синтетической волокнистой промышленности и т. д. Рабочая температура -20℃~120℃.

Функции

1. Вертикальная конструкция, вход и выход имеют одинаковые размеры и находятся на одной центральной линии, может монтироваться на трубопроводе, как и клапан, компактный и привлекательный внешний вид, занимает мало места, низкая стоимость строительства, может эксплуатироваться вне помещения при наличии защитного кожуха.

2. Рабочее колесо установлено непосредственно на удлиненном валу двигателя, короткие осевые размеры, компактная конструкция и разумная конфигурация подшипников насоса и двигателя позволяют эффективно уравновешивать радиальную и осевую нагрузку, возникающую при работе насоса, тем самым обеспечивая плавную работу, низкую вибрацию и низкий уровень шума.

3. Использование механического уплотнения или комбинации механического уплотнения для уплотнения вала. Уплотнительное кольцо из импортного титанового сплава. Механическое уплотнение, устойчивое к высоким температурам, твердосплавный материал и износостойкое уплотнение, которые эффективно продлевают срок службы механического уплотнения.

4. Простота установки и обслуживания, нет необходимости разбирать многосекционную трубную систему, а все компоненты ротора можно снять, просто открутив гайки на седле соединения насоса.

5. Режимы последовательной и параллельной работы в зависимости от требуемого расхода и напора.

6. Устанавливается вертикально и горизонтально в соответствии с требованиями расположения трубопровода.

Условия труда

1. Давление всасывания ≤ 1,0 МПа или максимальное рабочее давление насосной системы ≤ 1,6 МПа. А именно давление всасывания насоса + напор насоса ≤ 1,6 МПа, статическое испытательное давление насоса 2,5 МПа. Пожалуйста, укажите рабочее давление системы при размещении заказа. Чтобы получить рабочее давление насосной системы более 1,6 МПа, необходимо указать это отдельно при размещении заказа для нашего удобства использовать литую сталь для смачиваемых частей и соединительных деталей в производстве.

2. Температура окружающей среды <40℃, относительная влажность<95%.

3. Объемное содержание твердых частиц в транспортируемой среде не должно превышать 0,1% от объема единицы, зернистость<0,2 мм.

Примечание: для работы со средой, содержащей мелкие частицы, при размещении заказа укажите, пожалуйста, для нашего удобства, что необходимо использовать износостойкое механическое уплотнение.
