Гиперболический смеситель GSJ

гиперболический агитатор

Область применения

Гиперболоидные смесители серии HM широко применяются в области охраны окружающей среды, химии, энергетики и легкой промышленности, где происходит смешивание твердых веществ, жидкостей и газов, особенно в процессе очистки сточных вод в коагуляционных отстойниках, уравнительных прудах, анаэробных прудах, нитрационных прудах и денитрифицирующих прудах.

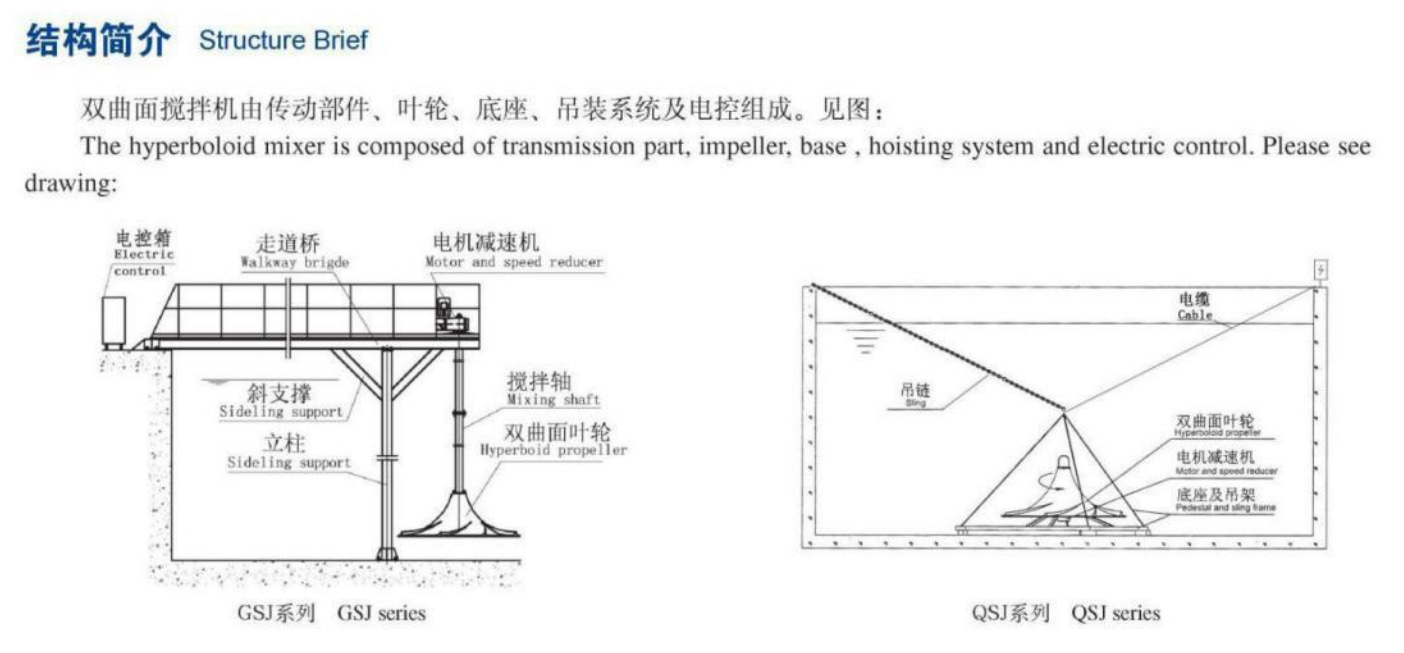

Структура Краткая

Данное смесительное оборудование может удерживать поток большой мощности и обеспечивать большую площадь циркуляции и постепенный поток воды.
Уникальная конструкция рабочего колеса идеально сочетает в себе свойства жидкости и механическое движение в максимальной степени. Изогнутая поверхность гиперболоидного рабочего колеса сформирована кривой формулы xy=b, вращающейся вокруг оси y; для того, чтобы обслуживать поток воды, рабочее колесо спроектировано так, чтобы подавать воду из центра, с одной стороны, турбулентный поток уменьшается, с другой стороны, давление жидкости на поверхность рабочего колеса одинаковое и равномерное, поэтому машина будет балансироваться в состоянии движения.

Восемь направляющих лопаток равномерно распределены по эвольвентной двойной выпуклой поверхности. Кинетическая энергия создается с помощью потенциальной энергии дополнительной воды, подаваемой давлением собственного веса жидкости и центробежной силы вращающегося рабочего колеса; жидкость будет двигаться по касательной окружности рабочего колеса под действием ускорения силы тяжести, при отражении от стенки пруда образуется циркулирующий поток воды снизу вверх, поэтому поперечный поток воды образуется в направлении осевой оси Y и радиальной оси X. Особенности конструкции и специальный способ установки (в нижней части

(из пруда) Гиперболоидная крыльчатка смесителя обеспечивает идеальную эффективность смешивания и эффективно предотвращает образование мертвых зон.

Характеристики продукта

1. Трехмерный спиральный поток, без мертвых зон смешивания - высокая эффективность.

2. Большая площадь поверхности крыльчатки, оснащенной малой мощностью — энергосбережение.

3. Гибкая установка и простота обслуживания — для максимального удобства.

Выбор типа приложения

Как и при выборе типа всех смешивающих механизмов, выбор типа гиперболоидного смесителя зависит от формы водоема, кубатуры, концентрации жидкости, температуры среды, pH и т. д.

Выбор типа гиперболоидного смесителя подтверждается в соответствии с эффективной площадью обслуживания каждого гиперболоидного смесителя, см. чертеж 1, и в соответствии с принципом длина:ширина не более 2:1, прямоугольный бассейн будет равномерно разделен на рабочие ячейки, чтобы подтвердить количество смесителей.

Кроме того, если глубина воды превышает 8 метров или концентрация жидкости превышает 1%, при выборе типа следует учитывать увеличение мощности или улучшение скорости вращения миксера, чтобы обеспечить эффективность смешивания в больших объемах и высококонцентрированных жидкостях.
