Стандартный центробежный насос с односторонним всасыванием IS

Стандартный центробежный насос с односторонним всасыванием

Обзор продукта

Стандартный центробежный насос с торцевым всасыванием серии IS, соединительная конструкция; осевое торцевое всасывание, радиальный нагнетание. В зависимости от различных сред доставки можно выбрать различные комбинации материалов и механические уплотнительные конструкции. Повысить технический уровень отечественного оборудования и эффективно обслуживать устройство, процесс, сделать его для достижения безопасности, надежности, энергосбережения, потребностей в охране окружающей среды.

Область применения

Водоподготовка, текстильная промышленность, мойка и чистка, химическая промышленность, судостроение, производство бумаги, электростанции и т. д. предоставляют превосходные решения и более надежную гарантию для соответствующих областей применения, охватывая диапазон расхода и подъема от низкого до высокого.

Применение технологий

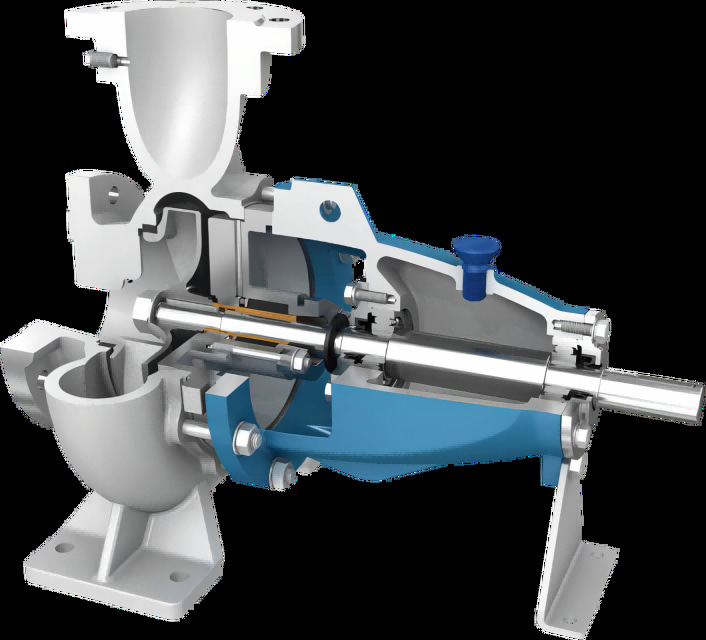

Горизонтальный, осевой всасывающий, радиальный выпуск, открытая задняя конструкция. Снимите всасывающие и сливные линии без демонтажа крышки насоса и рабочего колеса. Примите концепцию модульной конструкции, прецизионное изготовление на обрабатывающем центре. Насос из нержавеющей стали, все с использованием точного литья, может быть в соответствии с требованиями травления окислительной обработки, тонкий и красивый внешний вид.

Стандарт реализации продукта: DIN24255

Транспортная среда

Чистая, жидкая, неиспаряющаяся жидкость. Среда содержит твердый нерастворимый материал, размер частиц менее 3 мм, объемное содержание менее 2%, коэффициент динамической вязкости жидкости должен быть менее 150 сСт, а производительность должна быть скорректирована, если он превышает 20 сСт.

Технические параметры

Диаметр всасывания: от DN 50 до DN350 мм

Диаметр нагнетания: DN32 ~ DN300 мм

Максимальный расход Q: 1440 м³/ч

Максимальная высота подъема: 150 м

Скорость: 2900 об/мин, 1450 об/мин

Рабочее давление: 1,6 ~ 2,5 МПа

Направление вращения: вращайте по часовой стрелке со стороны двигателя и следуйте типовому шаблону, когда частота питания составляет 60 Гц.

Эксплуатационные требования

Температура среды: -20°C ~ + 85°C

Максимальная температура окружающей среды: +40°C

Высота: менее 1000 метров, если высота более 1000 метров, выберите двигатель плато в соответствии с высотой места использования или увеличьте мощность двигателя.

Относительная влажность: менее 95%

Материаловедение

Корпус насоса: стандартный материал - серый чугун, опционально - ковкий чугун, литая сталь, нержавеющая сталь, дуплексная нержавеющая сталь и т. д.

Рабочее колесо и уплотнительное кольцо: стандартный материал — серый чугун, опционально — ковкий чугун, литая сталь, нержавеющая сталь, медный сплав, дуплексная нержавеющая сталь и т. д.

Вал насоса: стандартный материал — углеродистая сталь 45#, доступны варианты из 20Cr13, нержавеющей стали и т. д.

Уплотнительная втулка вала: нержавеющая сталь, дуплексная нержавеющая сталь и т.д.

Форма уплотнения вала: сальниковое уплотнение, механическое уплотнение

Множество комбинаций материалов для удовлетворения различных условий работы. Специальные материалы могут быть изготовлены по индивидуальному заказу в соответствии с требованиями.
