Погружные насосы серии QWK(F), изготовленные полностью из нержавеющей стали методом штамповки.
Погружные насосы серии QWK(F), полностью изготовленные из штампованной нержавеющей стали. Корпус насоса выполнен из нержавеющей стали SUS304 или SUS316, которая не подвержена коррозии и отличается высокой прочностью.
Модель :
QWK(F)75Экспортный калибр (DN) :
40Номинальный расход (м³/ч) :
12Номинальный напор (м) :
5Скорость двигателя (об/мин) :
2900Мощность двигателя (кВт) :
0.55Материал :
all-stainless steelПогружные насосы серии QWK(F), изготовленные полностью из нержавеющей стали методом штамповки.

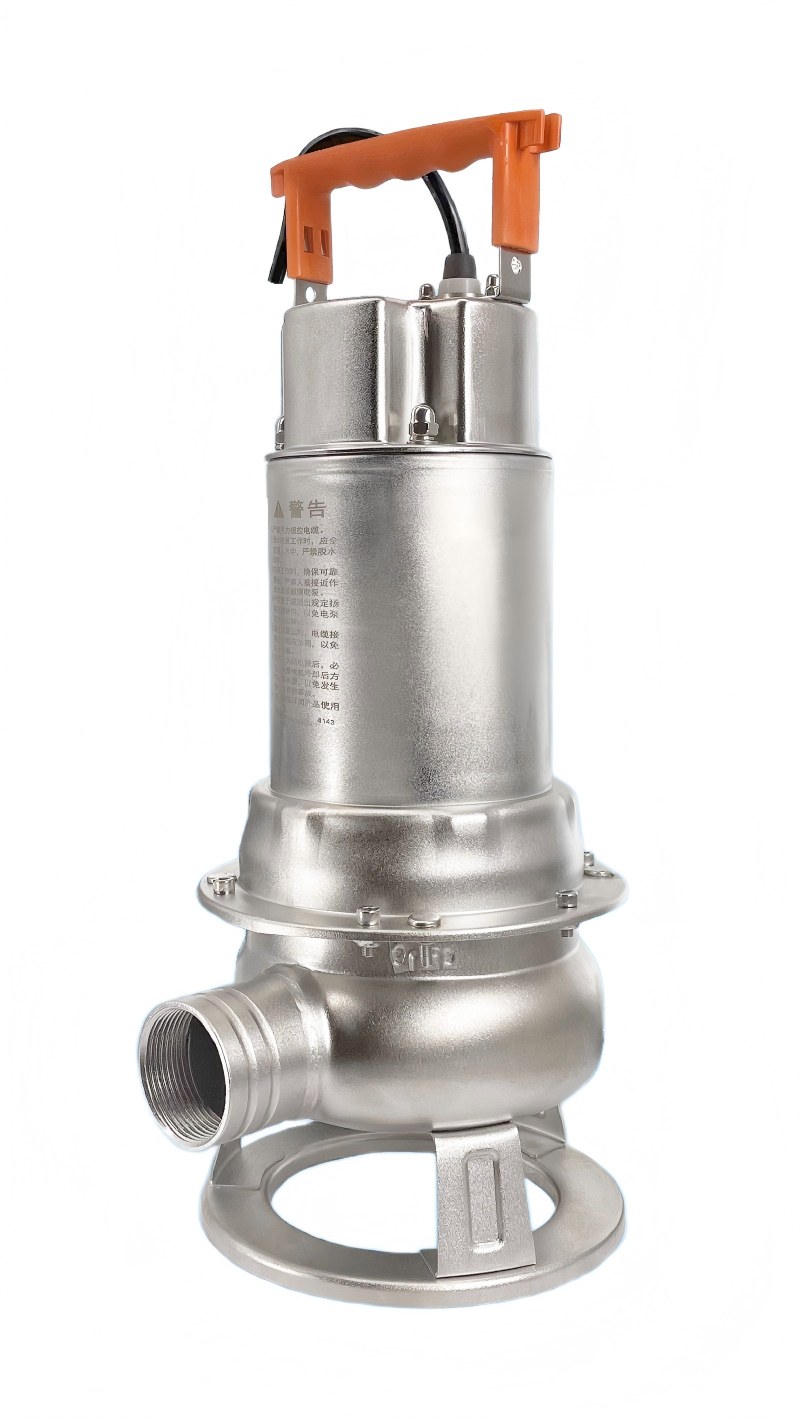

Резьбовое соединение QWK

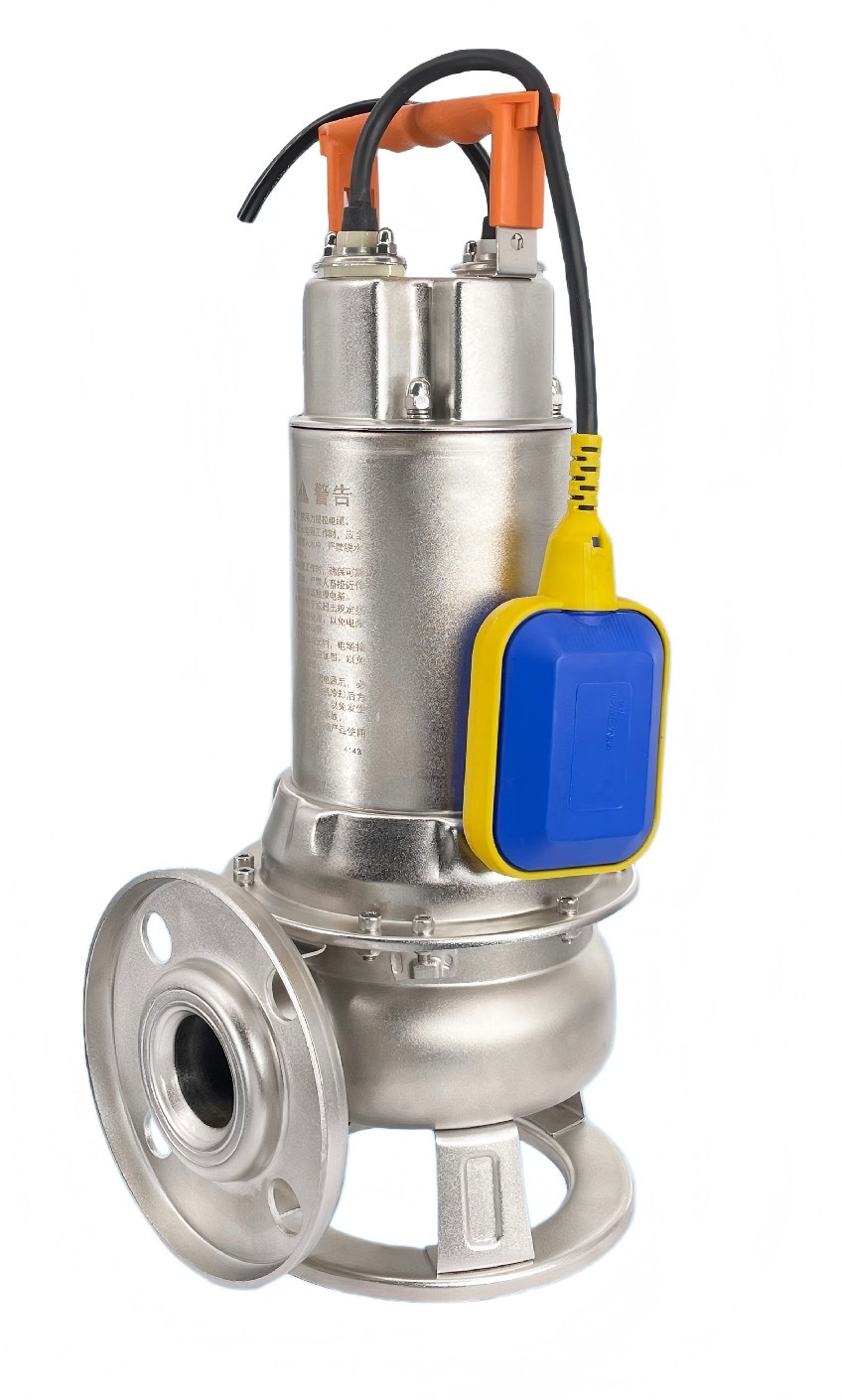

фланцевое соединение QWKF
Преимущества:
Материал: нержавеющая сталь, не подвержен коррозии.
Малый объем, большая энергия
Надежная работа/длительный срок службы
автоматический запуск и остановка поплавка
энергоэффективный
Встроенная тепловая защита для однофазного двигателя
1. Корпус насоса из нержавеющей стали
Корпус насоса изготовлен из нержавеющей стали SUS304 или SUS316, которая не подвержена коррозии и отличается высокой прочностью.
резьбовой выход
2. Выходное отверстие соединяется фланцевым или резьбовым соединением.
Выходное отверстие может быть выполнено как с фланцевым, так и с резьбовым соединением: QWK — с резьбовым, а QWKF — с фланцевым.
фланцевый выход
3. Открытое рабочее колесо из нержавеющей стали
Примеси в виде взвешенных твердых частиц диаметром ≤30 мм могут проходить через открытую конструкцию импеллера.
4. Настоящее «ядро» наполнено содержанием.
Однофазный двигатель имеет обмотку из чистой меди и оснащен термозащитой от Texas Instruments (TI) для предотвращения перегрева.
термозащита
5. Двухстороннее механическое уплотнение
Двухстороннее механическое уплотнение используется для обеспечения надежной работы электрического насоса.
6. В двигателе используются подшипники скольжения переменного тока.
Подшипник переменного тока подавляет шум, вызванный ползучестью подшипника, обеспечивая тихую и долговечную работу.
Приложение:
Ландшафтные рыбные пруды, искусственные водопады, орошение для сельского хозяйства, водоснабжение рыбоводческих хозяйств, сброс сточных вод, сбор и подъем сточных вод.
Описание модели:
QWK F150MA
QWK: Погружной канализационный насос из нержавеющей стали
F: фланцевый водовыпуск / без символа "F" для резьбового водовыпуска
Номинальная мощность: P2 (л.с.) = 150×0,01 = 1,5 л.с.
M: однофазный, нет обозначения трехфазного сигнала
A: с поплавковым выключателем / без символа поплавкового выключателя
Технические параметры:
модель | выходная мощность | ток (ампер) | максимальная голова | максимальная скорость потока | водоотвод | размеры упаковки | |
P2 (кВт) | 220 В/50 Гц | 380 В/50 Гц | (м) |
(м³ч) | (мм) | ||
QWK75(MA) | 0,6 | 3.8 | 1.4 | 9.0 | 14 | Г1.5 | 250×205×520 |
QWK100(MA) | 0,8 | 5.2 | 1.8 | 10.5 | 16 | Г1.5 | 250×205×520 |
QWK130(MA) | 1.0 | 6.2 | 2.4 | 13.0 | 18 | Г1.5 | 250×205×520 |
QWK150(MA) | 1.1 | 7.0 | 2.6 | 11.0 | 30 | G2 | 270×225×565 |
QWK200(MA) | 1.5 | 9.2 | 3.5 | 13.5 | 33 | Г2 | 270×225×565 |
QWK300 | 2.2 | 一 | 4.9 | 17.0 | 48 | G2 | 270×225×565 |
QWKF75(MA) | 0,6 | 3.8 | 1.4 | 9.0 | 14 | ДН40 | 250×205×520 |
QWKF100(MA) | 0,8 | 5.2 | 1.8 | 10.5 | 16 | ДН40 | 250×205×520 |
QWKF130(MA) | 1.0 | 6.2 | 2.4 | 13.0 | 18 | ДН40 | 250×205×520 |
QWKF150(MA) | 1.1 | 7.0 | 2.6 | 11.0 | 30 | ДН50 | 270×225×565 |
QWKF200(MA) | 1.5 | 9.2 | 3.5 | 13.5 | 33 | ДН50 | 270×225×565 |
QWKF300 | 2.2 | 一 | 4.9 | 17.0 | 48 | ДН50 | 270×225×565 |

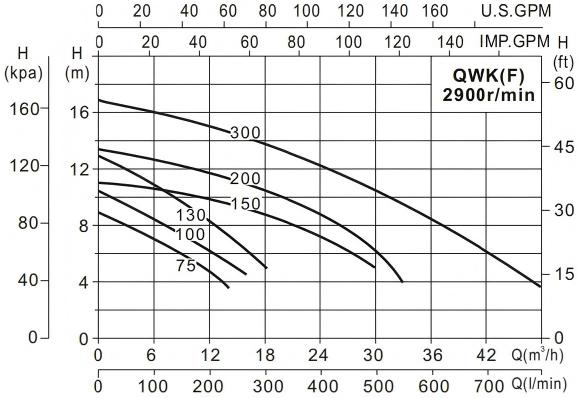

Кривая производительности:

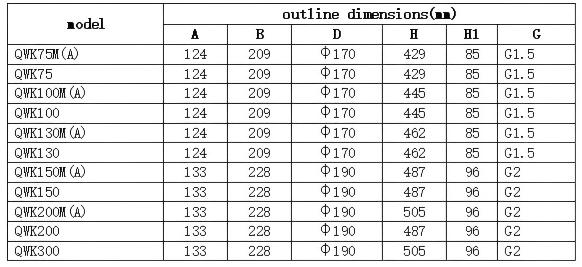

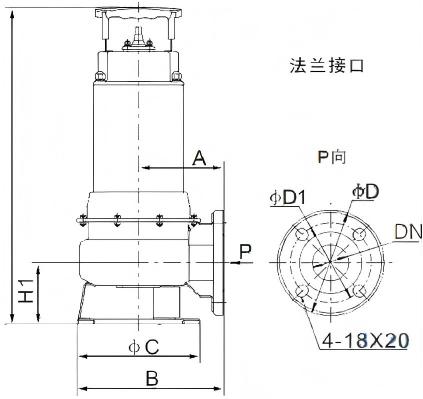

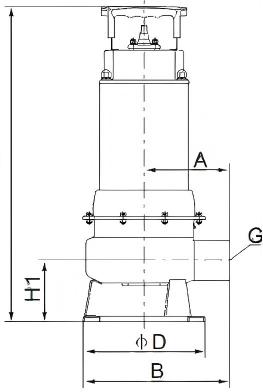

Чертеж с указанием размеров:

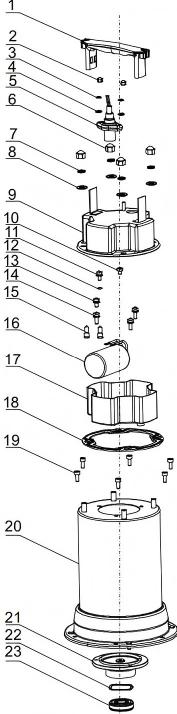

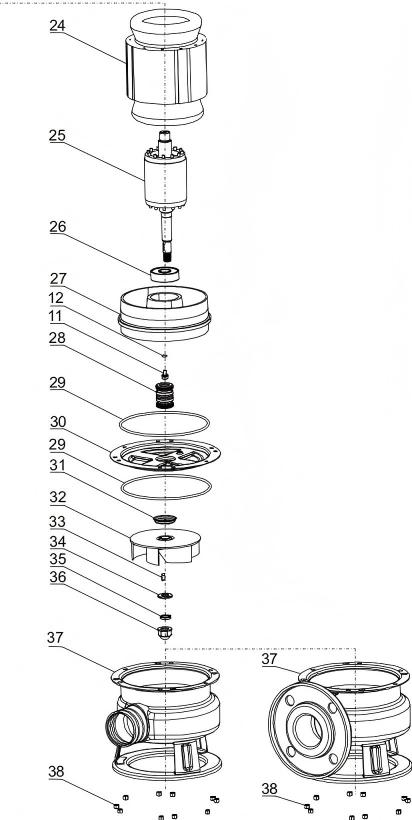

Схема в разобранном виде:
серийный номер | имя |
1 | подъемная ручка |
2 | шестигранная гайка |
3 | пружинная шайба |
4 | плоская шайба |
5 | кабельный узел с герметичным концом |
6 | шестигранная гайка |
7 | пружинная шайба |
8 | плоская шайба |
9 | верхняя обложка |
10 | винт с крестообразным углублением и плоской головкой |
11 | Винт с крестообразным углублением и плоская шайба в сборе |
12 | О-кольцо |
13 | винт заземления |
14 | Винт с крестообразным углублением и плоская шайба в сборе |
15 | изолированный обжимной клеммник |
16 | конденсатор |
17 | крышка конденсатора |
18 | резиновая прокладка верхней крышки |
19 | винт с шестигранной головкой |
20 | базовая рама |
21 | задняя торцевая крышка |
22 | тройной волновой гребень |
23 | несущий |
24 | Статорный узел |
25 | роторный узел |
26 | несущий |
27 | передняя крышка |
28 | механическое уплотнение |
29 | О-кольцо |
30 | крышка насоса |
31 | защитный чехол |
32 | рабочее колесо |
33 | плоский ключ |
34 | плоская шайба |
35 | пружинная шайба |
36 | шестигранная гайка |
37 | корпус насоса |
38 | шестигранная контргайка |
