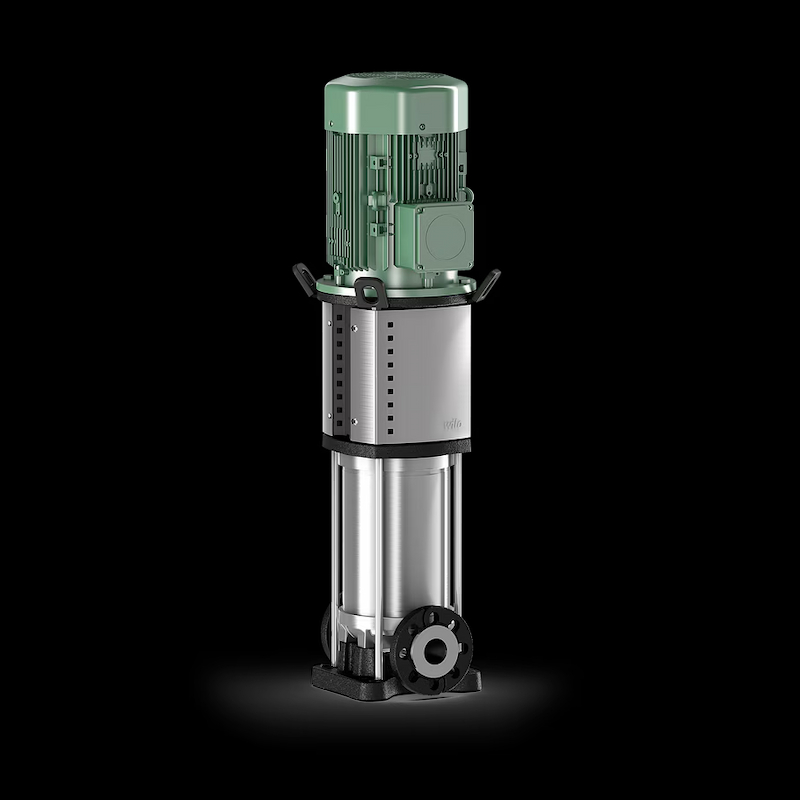

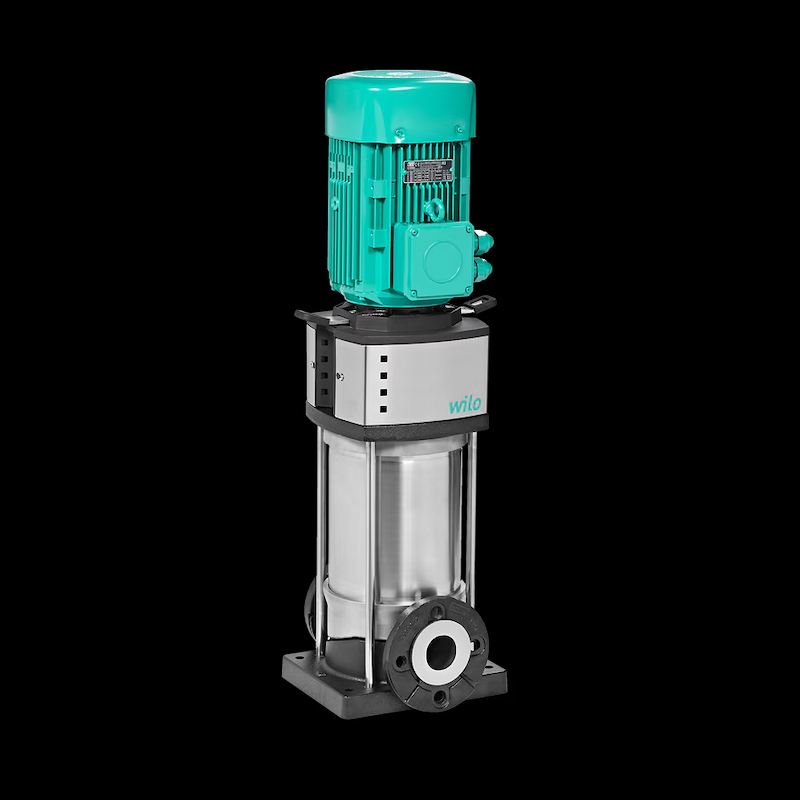

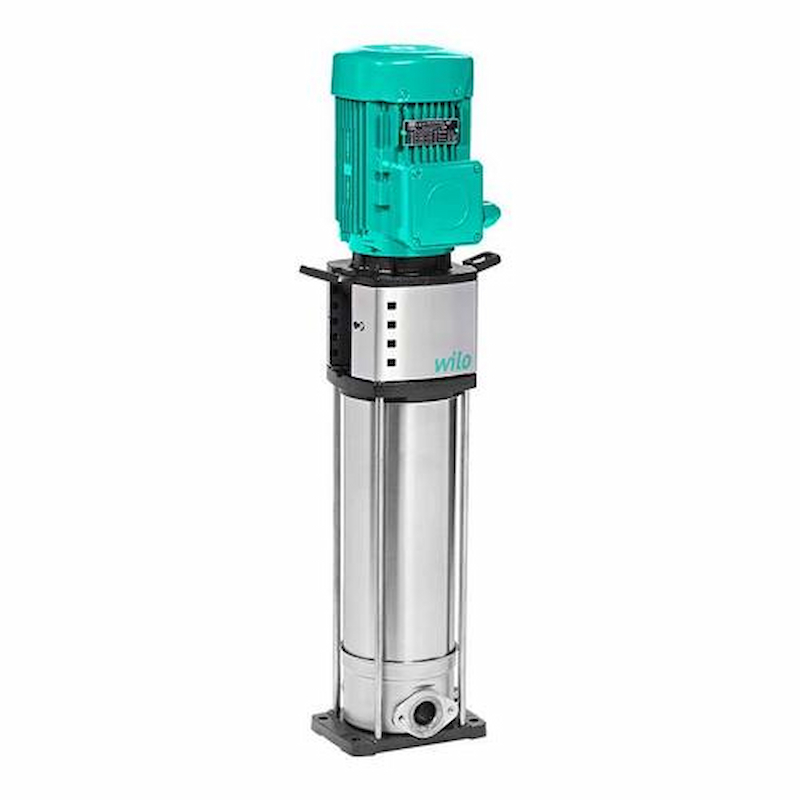

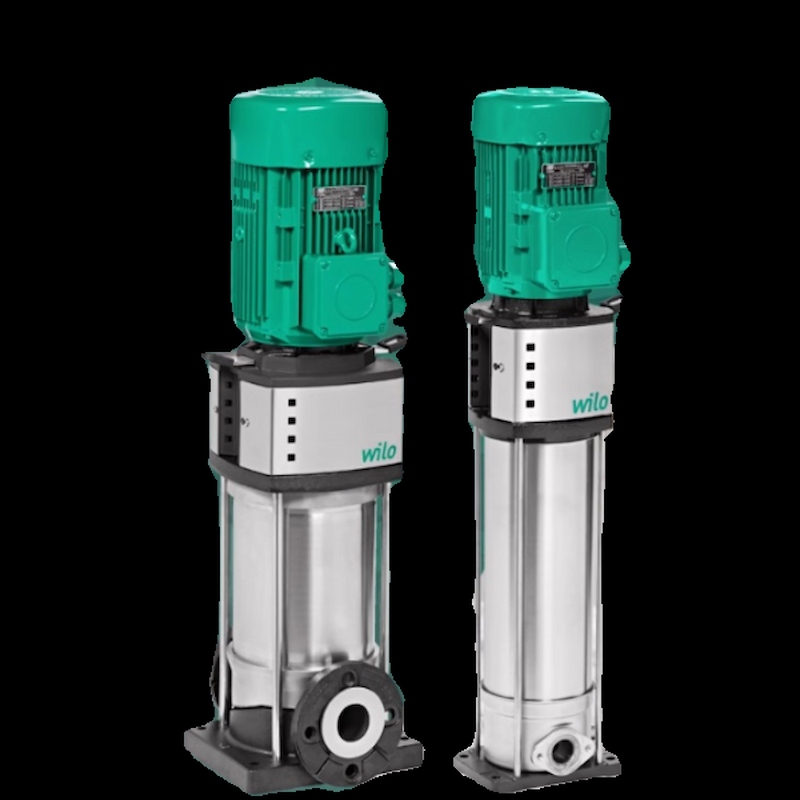

WILO Helix V Вертикальный многоступенчатый центробежный насос высокого давления

WILO Helix V

преимущества

> Эффективно оптимизированная, лазерная сварка 2D/3D гидравлики, оптимизированный поток и дегазация

> Коррозионностойкие рабочие колеса, направляющие лопатки и корпуса ступеней

> Корпус насоса с оптимизированным расходом и NPSH

> Удобная в обслуживании конструкция с особо прочным защитным кожухом муфты

> Разрешение на использование в системах питьевой воды для насосов с деталями, контактирующими с жидкостью, изготовленными из нержавеющей стали (версия EPDM)

Дизайн

Несамовсасывающий, высокоэффективный многоступенчатый центробежный насос высокого давления вертикального исполнения с линейными соединениями

Приложение

Водоснабжение и повышение давления

Промышленные циркуляционные системы

Технологическая вода

Закрытые контуры охлаждения

Системы пожаротушения

Системы мойки

Орошение

Оборудование/функция

Коррозионностойкие рабочие колеса, направляющие лопатки и корпуса ступеней

Тип ключа

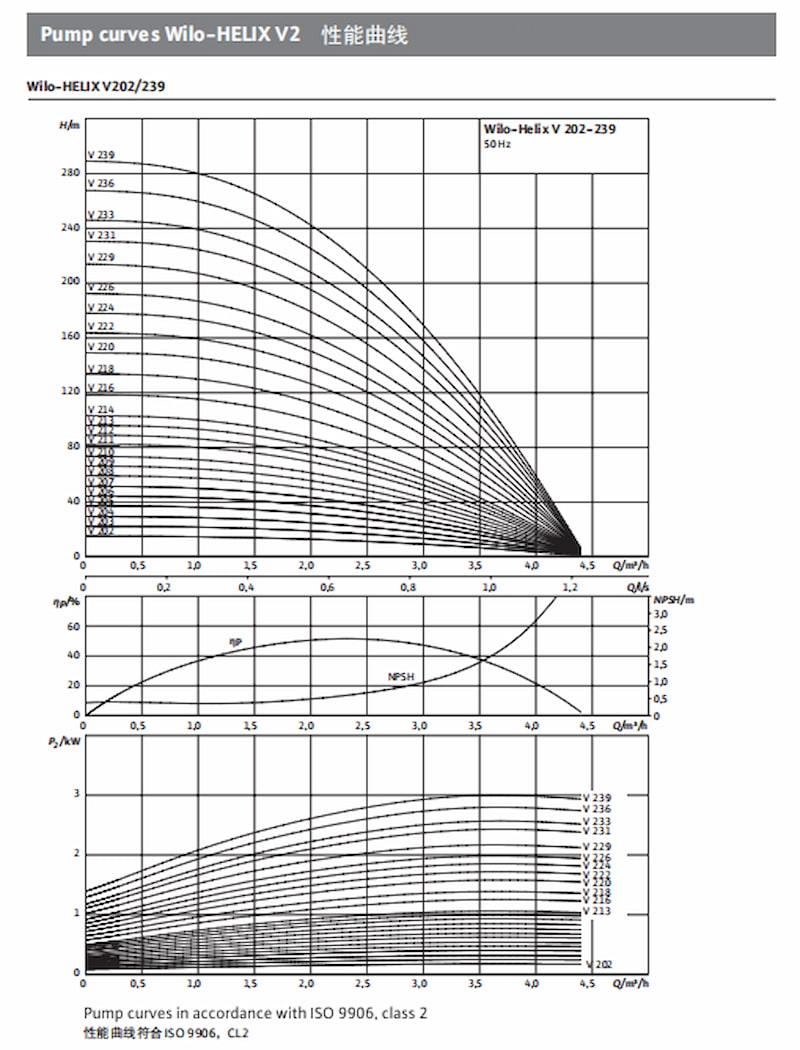

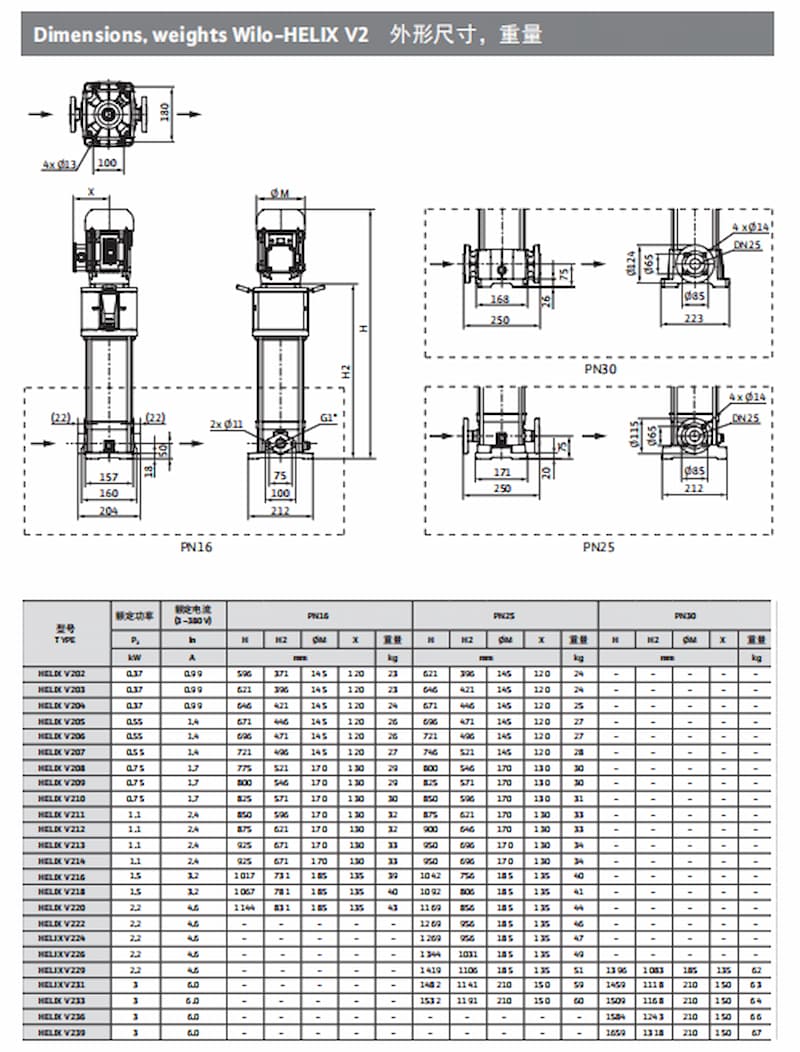

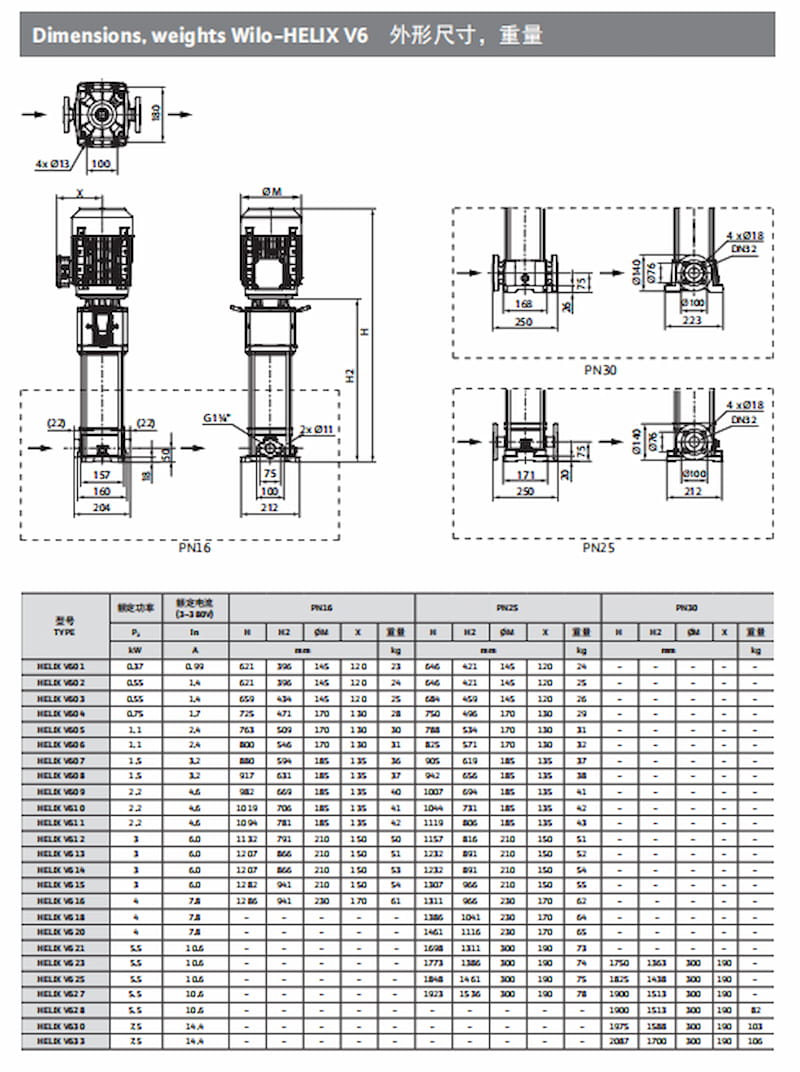

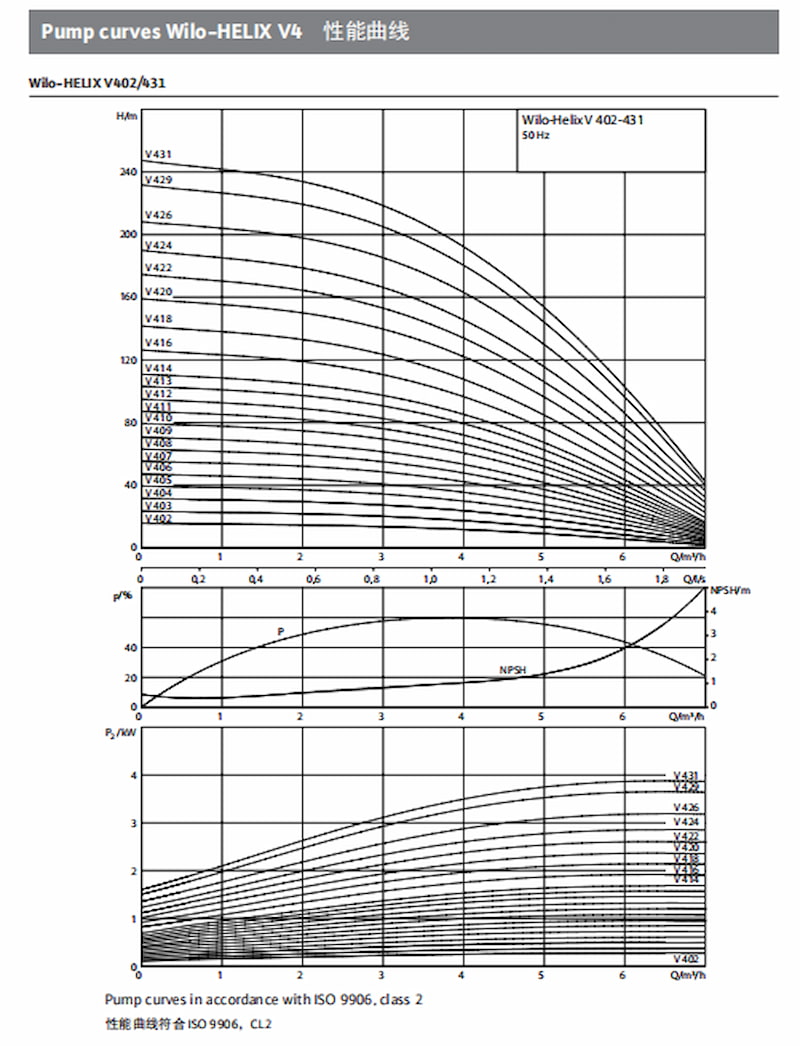

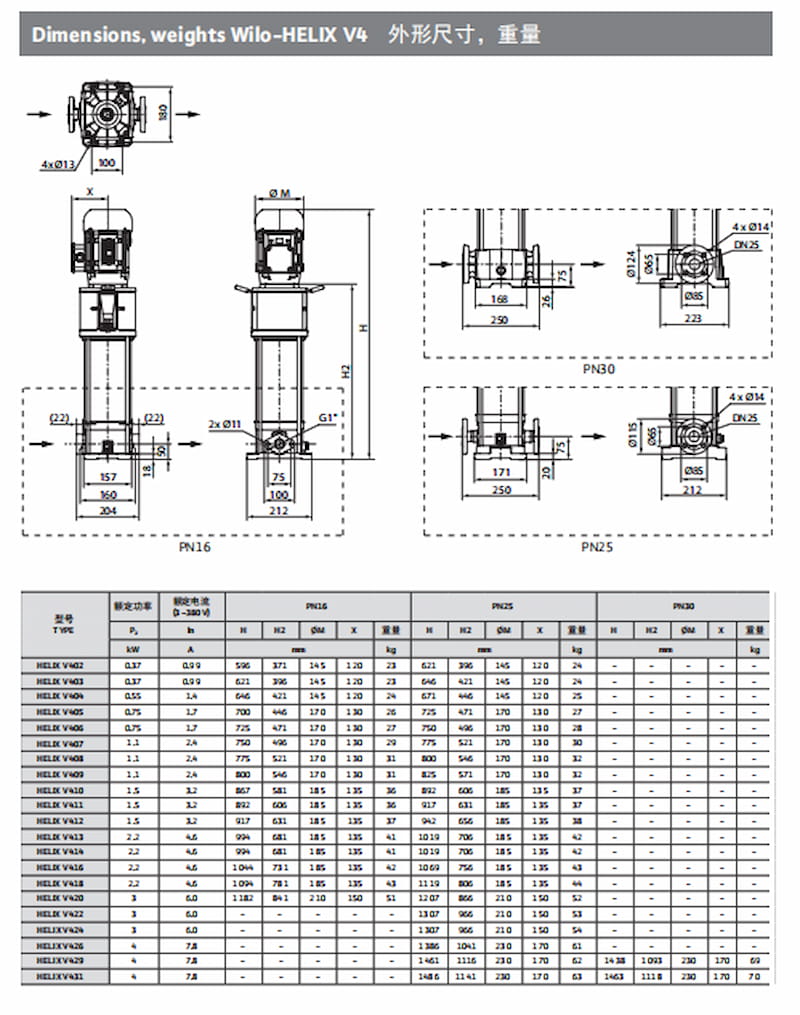

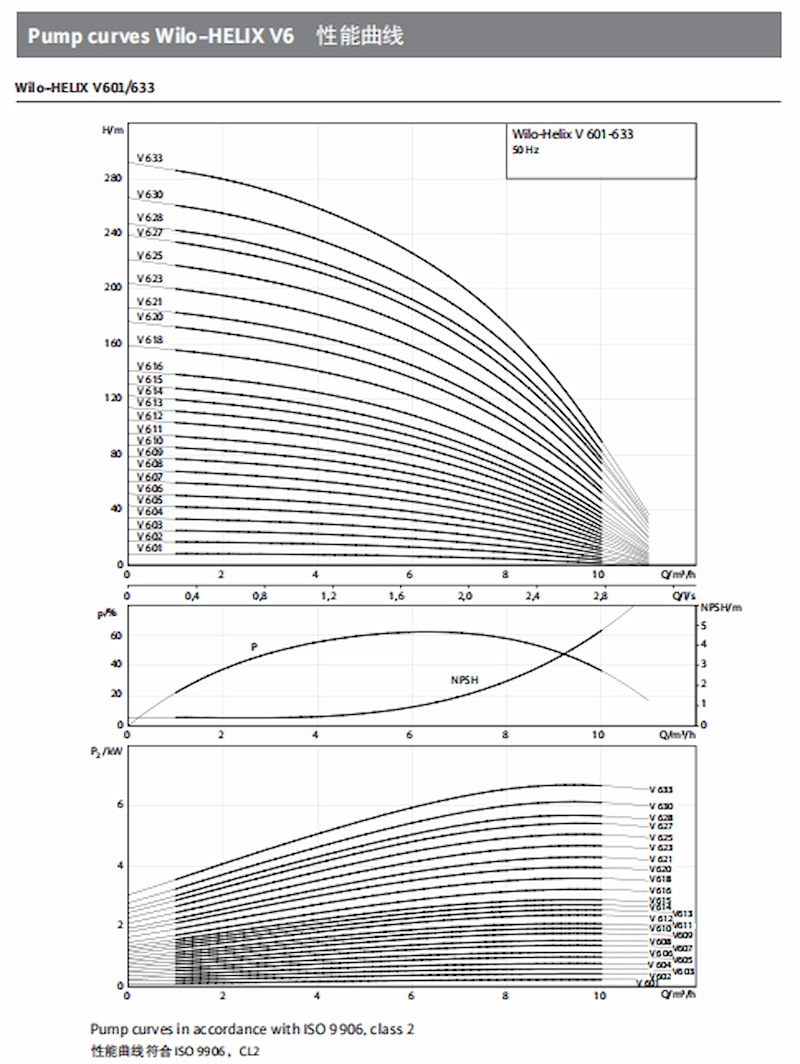

Технические данные

· Электрическое подключение: 3~400 В (±10 %), 50 Гц

· ≤ 4 кВт 230 В/ 400 В; Δ/Y

· > 4 кВт 400 В/ 690 В; Δ/Y

· Диапазон температур жидкости:

· Helix V 2 – 16 (EPDM): от -30 до 120 °C (130 °C по запросу)

· Helix V 2 – 16 для агрессивных сред (FKM): от -15 до 90 °C

· Helix V22 – 52 (EPDM): от -30 до 120 °C (130 °C по запросу)

· Helix V22 – 52 для агрессивных сред (FKM): от -15 до 90 °C

· Макс. рабочее давление: 16/25/30 бар

· Рейтинг IP: IP55

· Макс. температура окружающей среды: +50°C (расширенные диапазоны температур по запросу)

· Доступные версии:

· Helix V 2 – 16: PN 16 с овальными фланцами, PN 25/PN 40 с совместимыми круглыми фланцами в соответствии с ISO 2531 и ISO 7005 (муфта Victaulic или соединение Triclamp по запросу)

· Helix V 22 – 52: PN 16/PN 25/PN 40 с круглыми фланцами в соответствии с ISO 2531 и ISO 7005

Материалы

Спираль V 2, 4, 6, 10, 16:

Комбинация материалов насоса 1

· Рабочие колеса, корпуса ступеней и направляющие лопатки изготовлены из нержавеющей стали 1.4307 (AISI 304L)

· Корпус насоса из нержавеющей стали 1.4301 (AISI 304)

· Опорная плита и фонарь из EN-GJL-250 (с катафорезным покрытием)

· Вал из нержавеющей стали 1.4301 (AISI 304) или 1.4462 (AISI 318LN) (в зависимости от версии)

· Втулка под торцевое уплотнение 1.4404 (AISI 316L)

· Уплотнительное кольцо из EPDM (прокладка FKM по запросу)

· Труба кожуха из нержавеющей стали 1.4301 (AISI 304)

Комбинация материалов насоса 2

· Рабочие колеса, корпуса ступеней и направляющие аппараты из нержавеющей стали 1.4404 (AISI 316L)

· Корпус насоса из нержавеющей стали 1.4404 (AISI 316L)

· Вал из нержавеющей стали 1.4404 (AISI 316L) или 1.4462 (AISI 318LN) (в зависимости от версии)

· Втулка под торцевое уплотнение 1.4404 (AISI 316L)

· Уплотнительное кольцо из FKM (прокладка EPDM по запросу)

· Труба кожуха из нержавеющей стали 1.4404 (AISI 316L)

Спираль V 22, 36, 52:

Комбинация материалов насоса 1

· Корпуса ступеней, рабочие колеса, направляющие аппараты из нержавеющей стали 1.4307 (AISI 304L)

· Корпус насоса изготовлен из нержавеющей стали 1.4308 (AISI 304) или серого чугуна с катафорезным покрытием EN-GJL 250, свободные фланцы изготовлены из серого чугуна с катафорезным покрытием EN-GJL 250 для Helix V 22 / EN-GJS 400 для Helix V 36-52.

· Вал из нержавеющей стали 1.4057 (AISI 431)

· Втулка под торцевое уплотнение 1.4404 (AISI 316L)

· Уплотнительное кольцо из EPDM (прокладка FKM по запросу)

· Труба кожуха из нержавеющей стали 1.4301 (AISI 304)

Комбинация материалов насоса 2

· Корпуса ступеней, рабочие колеса и направляющие аппараты из нержавеющей стали 1.4404 (AISI 316L)

· Корпус насоса: все детали, контактирующие со средой, изготовлены из литой нержавеющей стали 1.4409 (AISI 316L); свободные фланцы из серого чугуна с катафорезным покрытием EN-GJL 250 для Helix V 22 / EN-GJS 400 для Helix V 36-52.

· Опорная плита из нержавеющей стали 1.4301 (AISI 304)

· Вал из нержавеющей стали 1.4404 (AISI 316L) или 1.4462 (AISI 318LN) (в зависимости от версии)

· Втулка под торцевое уплотнение 1.4404 (AISI 316L)

· Уплотнительное кольцо из FKM (прокладка EPDM по запросу)

· Напорный кожух из нержавеющей стали 1.4404 (AISI 316L)

Строительство

· Насосы могут быть адаптированы для различных сфер применения с помощью специальных механических уплотнений (для смеси воды и гликоля, чистой воды, агрессивных жидкостей и т. д.).

· Серия Helix также доступна в версиях без силикона или ATEX.

· Двигатели также могут быть изготовлены по индивидуальному заказу, например, с двигателем повышенной мощности, классом эффективности IE4, PTC, усиленной внешней защитой от коррозии, кожухом, антиконденсационным подогревом, определенным цветом RAL и т. д.

Параметры

Насосы Helix V поставляются по запросу с различными типами механических уплотнений, такими как пористый карбид кремния (Q7Q7) для охлаждения смесью воды и гликоля или карбид вольфрама/карбид кремния (UQ) для очистки чистой воды (проводимость ниже 3 мкСм/см).

Helix V 2 ... 52 доступны с соединениями Victaulic, Helix V 2 ... 16 также доступны с соединениями Tri-Clamp (DIN 32676).

Оба варианта из нержавеющей стали (304 и 316L) могут быть предложены с уплотнениями из EPDM или FKM.

По запросу доступны новые двигатели IE4 с частотой 50 Гц, позволяющие экономить еще больше энергии.
